Zapojení výtahů:

Logika řízení jednoho výtahu - SIMPLEX


Logika řízení jízdy výtahu vyplývá z kladených požadavků a typu objektu - domu, nebo případně z přítomnosti osoby sedící v kabině a ovládající jízdu kabiny podle požadavků vně i uvnitř logikou ještě jinou. V některých, hlavně nákladních kabinách, se nachází na ovládacím panelu i zamykací tlačítko nebo fabka, kterým se upřednostní kabinová volba a vypíná sběrný systém požadavků ze stanic vně výtahu.

Běžná řídící logika jednoho samotného výtahu se nazývá SIMPLEX. Pokud jsou výtahy dva a mají společné řízení - vyřizování vnějších objednávek, aby přijel a zastavil jeden z výtahů, který zrovna projíždí tím směrem, případně je blíže, jde o zapojení DUPLEX. Vyjímečně v případě řízení tří výtahů jde o systém TRIPLEX. Vyjimkou je také např. zapojení čtveřic výtahů výškových budov v Brně na Šumavské, kde jde o systém Duplex Quatro - logika řízení je vždy pro dvojici výtahů, ale režim parkování, a jiné, se mohou řídit společně.

Některá schemata zapojení SIMPLEX:

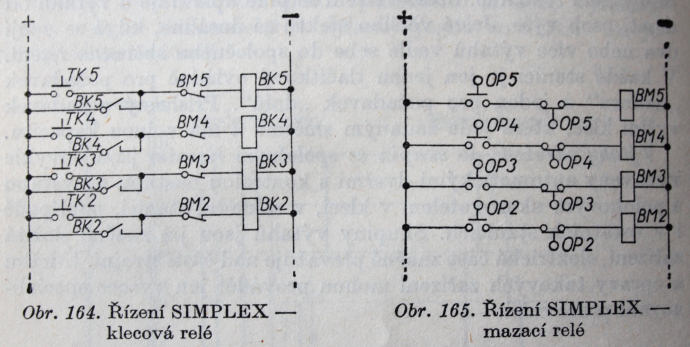

Systém SIMPLEX řízení samotného výtahu

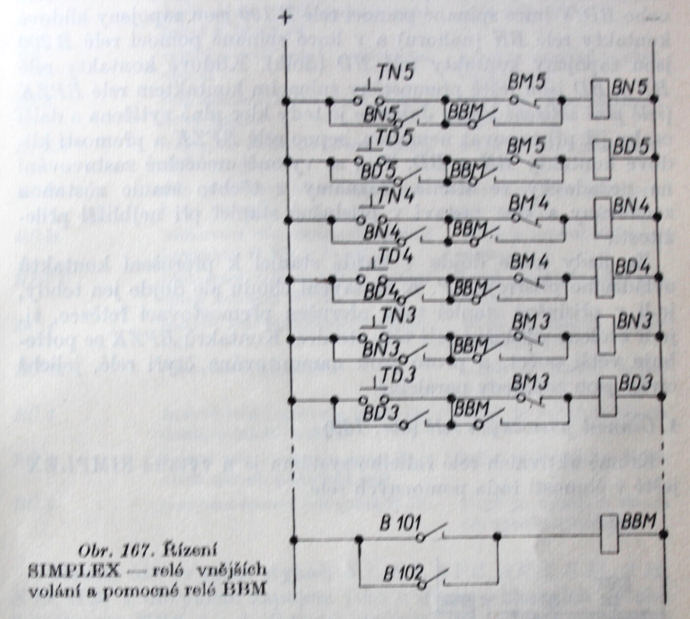

Systém SIMPLEX řízení samotného výtahu

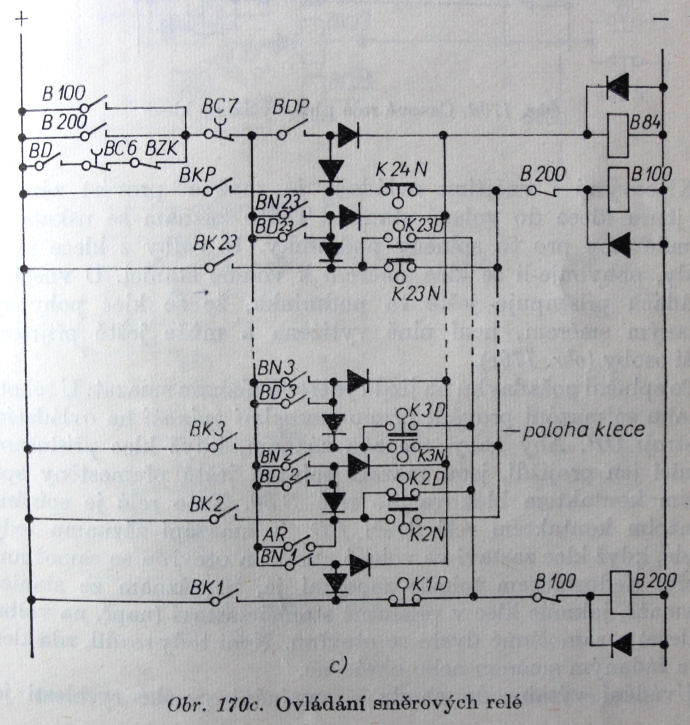

Systém SIMPLEX řízení samotného výtahu

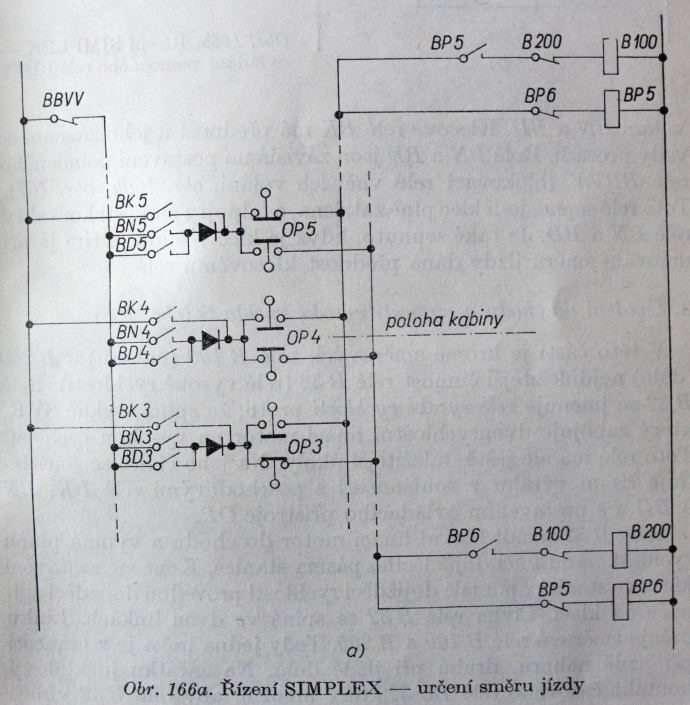

Systém SIMPLEX řízení samotného výtahu

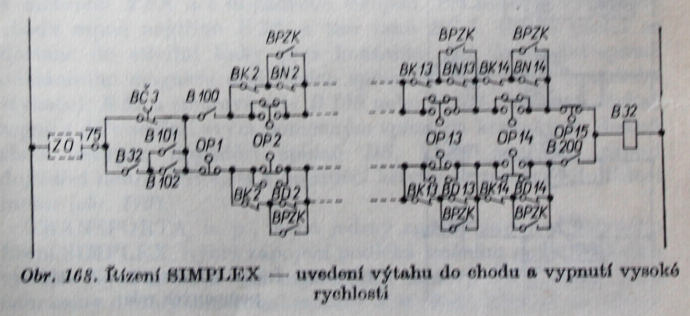

Systém SIMPLEX řízení samotného výtahu

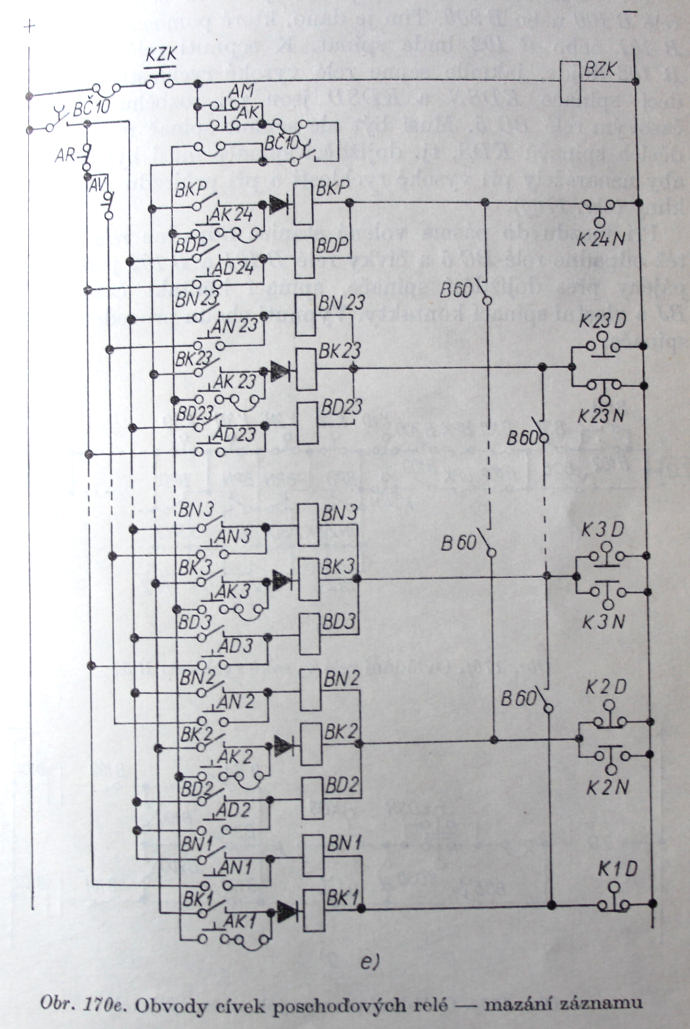

Systém SIMPLEX řízení samotného výtahu


Více o logice a řízení jednoho výtahu - na stránce LOGIKA ŘÍZENÍ.

Přesnější popis je například popsán v knize
Červenka - Ruml
Výtahy - opravy a údržba
SNTL 1976

ze které jsou přefoceny i zdejší schemata.
