Na tento úžasný systém jsem také narazil až o vánocích 2012 na zahraničních Youtube videích. Do té doby jsem ani o tomto systému nevěděl, ani nikde v ČR neslyšel a nečetl! To video je velmi zajímavé, alespoň mě to tedy dostalo, jakým způsobem je to vymyšlené a udělané. Hovořím především o mechanické části rozvaděče, kde elektromagnety podle patrových impulzů z šachty (kabiny která jede) pootáčejí ozubeným kolečkem svými kotvami. Jedno cvaknutí - přitažení kotvy znamená jednorázový posun kola o určitý úhel. Ozubené kolo je na hřídeli, na které jsou upevněny postupně spirálovitě vyčnívající segmenty ve stejném úhlu mezi sebou. Postupně jak chodí s průjezdy kabiny patry (clonkami) impulzy, elektromagnety určitým směrem pootáčí hřídelí a segmenty postupně spínají postranní kontakty související nejspíše se záznamovými relé a objednávkou do pater, čímž záznamové (objednací) relé odpadne a výtah jede dál, vyřídit případně další objednávky v tom směru. Však se podívejte na videu, místo dlouhého vysvětlování a bude to hned jasné. Ten nadšenec to popisuje a ještě to graficky to videa naznačuje, jak jede kabina, jak dochází k volbám a vedle toho je vidět pohyb programátoru a segmentů :-)
Nazval jsem to programátorem, protože mi to připomíná způsob mechanických programátorů v pračkách, kde elektromagnet postupně (u systému Mertik) po krocích otáčel kotoučem s kontaktovým polem. Zatím mi z toho není jasné, jestli tento výtahový programátor řeší jen patrovou logiku ve smyslu polohy kabiny (impulzy od jednoho či dvou snímačů z jedoucí kabiny) a nebo zda se pomocí programátoru mechanicky a polohově řeší i navazující logika vyřizování objednávek směrovým sběrným systémem. Řekl bych, že to již řeší ta relé, protože na videu je vidět jak řady záznamových relé pro volby do pater, tak další sloupce relé ještě podle směru objednávky - konec konců autor videa to tam docela i popisuje.
Přijde mi, že ten programátor tedy nahrazuje známou levou svislou řadu relé v našich "patrových vložkách značených jako VRN 3". Možná, že se jedná o systém, vymyšlený ještě před řešením jako VRN 3 - místo postupného závislého přepínání relé se prostě postupně otáčela s každým impulzem hřídel se segmenty... Třeba mi nějaký starší více znalý výtahář tyto souvislosti osvětlí :-)
Myslím si, že správné nadšence i toto video a ten systém musí nadchnout :-)
Ještě se tedy vraťme k záběrům z videa:

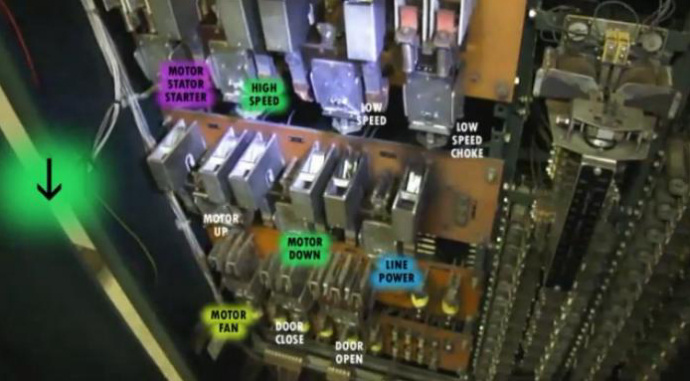

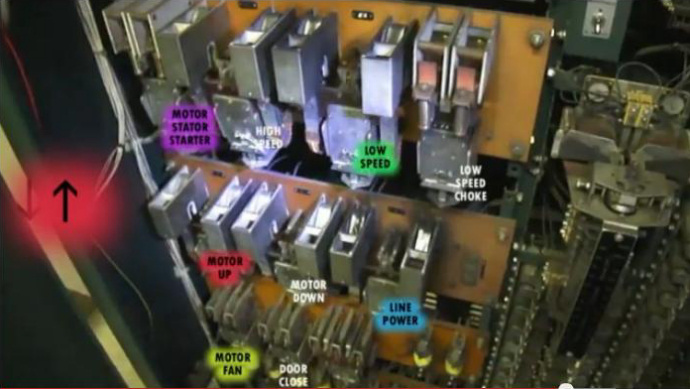

Je úžasné, jak si s tím autor videa vyhrál a popsal relátka

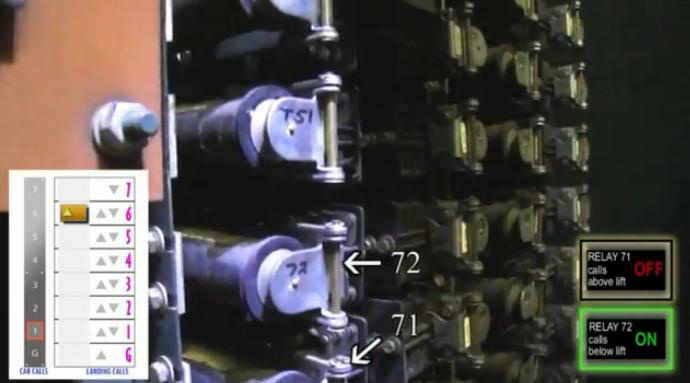

Popis koresponduje s tím, co se právě odehrává v zapojení a polohách relé

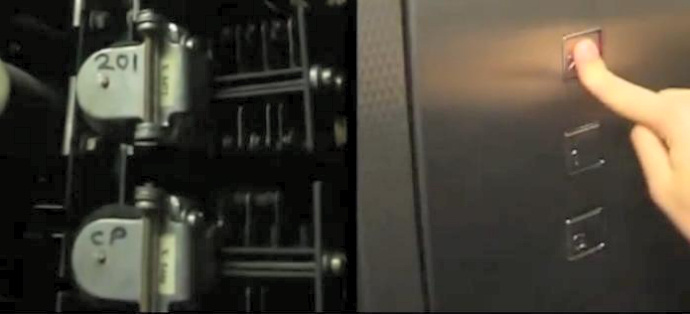

Dokonce spojený záběr jak na relé, tak na volbu tlačítkem... :-)

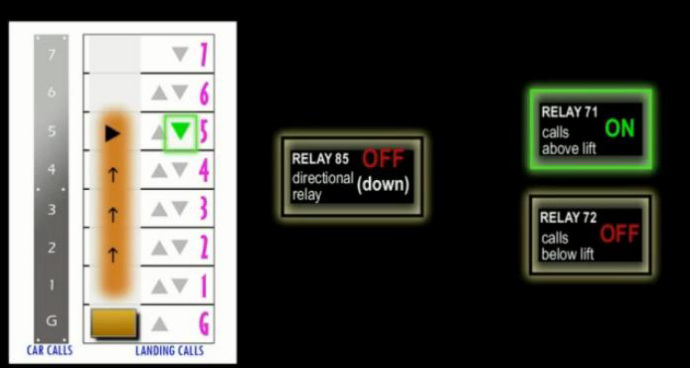

A schematické znázornění, jaké kroky u klíčových relé následují

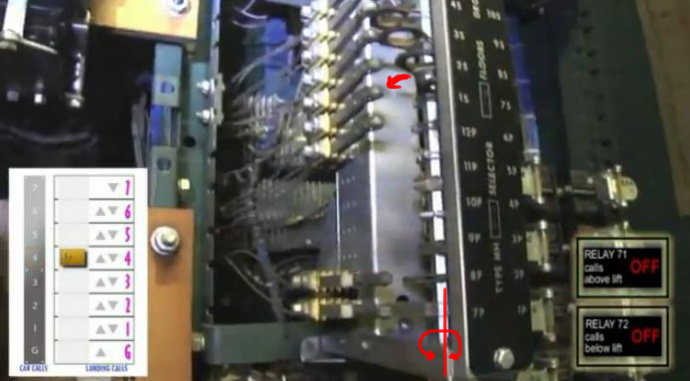

Červeně ukazuji osu hřídele a segmenty otáčející se do kontaktů, ale na videu je to jasné
Další dění a znázornění... Principy si ale popíšeme v sekci o teorii.

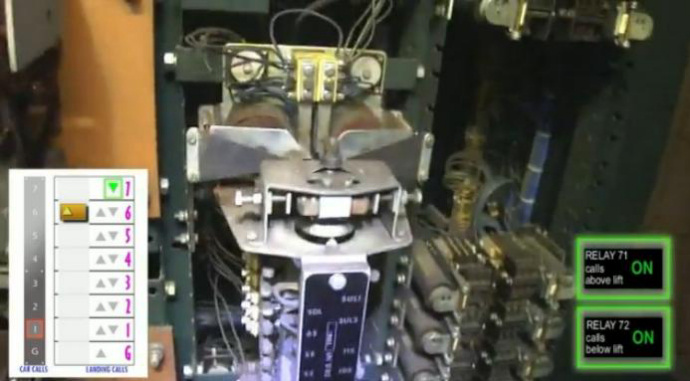

Pohled na programátor

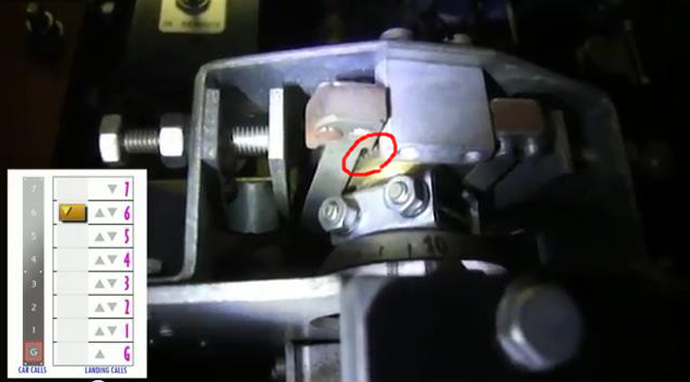

Detail záběru kotev elektromagnetu o zuby kola hřídele, s níž po krocích otáčí
Princip segmentů autor na jiném videu znázornil se stavebnicí Lego :-)
A na závěr řekne synovi aby modelem praštil o gauč, ten to udělá a modýlek se rozletí na kostičky :-)
Pokud jste takový systém někde viděli (výtaháři v zahraničí), nebo o tom něco víte konkrétně, podělte se se mnou :-)
