Zapojení výtahů - schémata


Aktualiz.: 9.12.2017

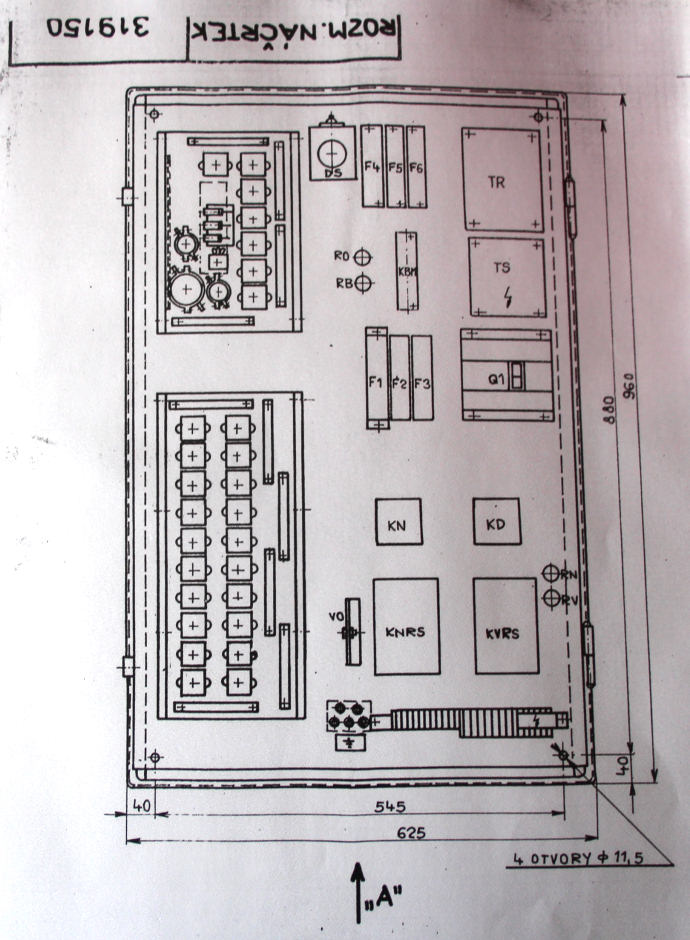

Součástí každého rozvaděče výtahu má být i schéma zapojení. Většinou jde o několik schémat dílčích, krom celkového. Součástí bývá hlavní schema, pak rozkreslení "silové části", rozkleslení "patrové vložky" neboli řídícího obvodu a soupisy součástek v rozvaděči a nákres rozvaděče a rozmístění označených součástek v rozvaděči. V případě novějších rozvaděčů s programovaným řízením i příručka k řídící jednotce.

Každý koníček něco stojí, a také oskenování větších A2 schemat a převod na menší a k tomu hlavně ten čas na ořez, úpravy a vložení do webu. Dělám to rád a s nadšením vše, ale prosím - na oplátku - hlavně všichni výtaháři - posílejte mi prosím aspoň fotky rozvaděčů a strojů a strojoven, v lepším rozlišení, než to dáte do sběru... a schémata z rozvaděčů, než vyhodíte, raději mi je prosím pošlete, klidně na dobírku za poštovné a na pivo... Díky moc!

Ukážeme si několik schémat zapojení výtahů, především těch starších, pro větší zobrazení schematu si případně na každý klikněte - otevřou se ve větším okně:

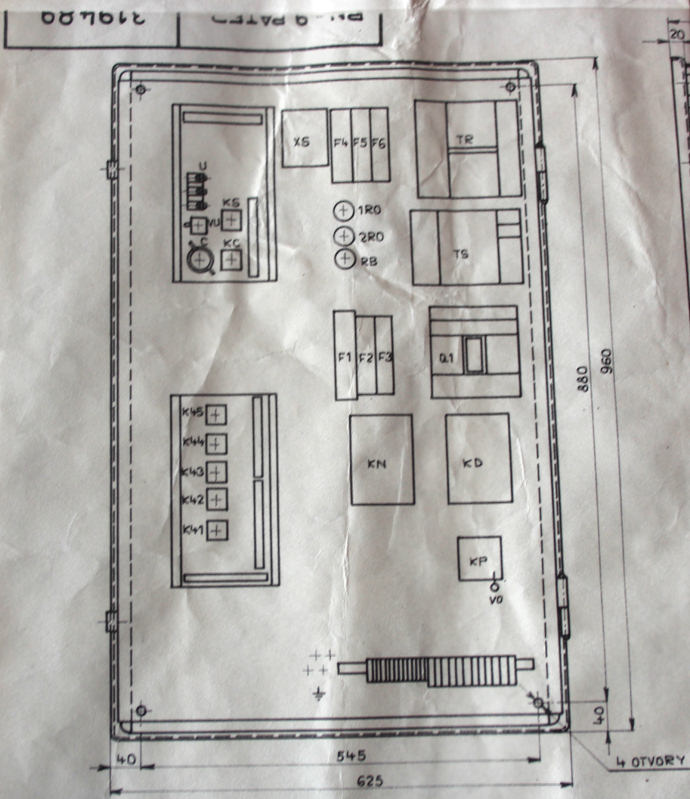

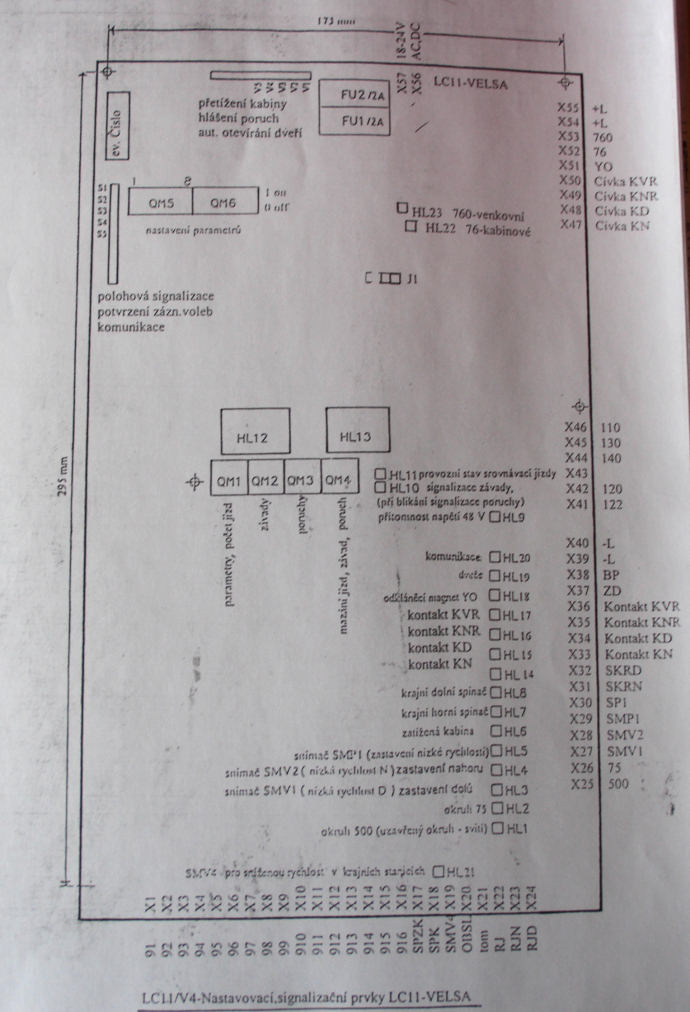

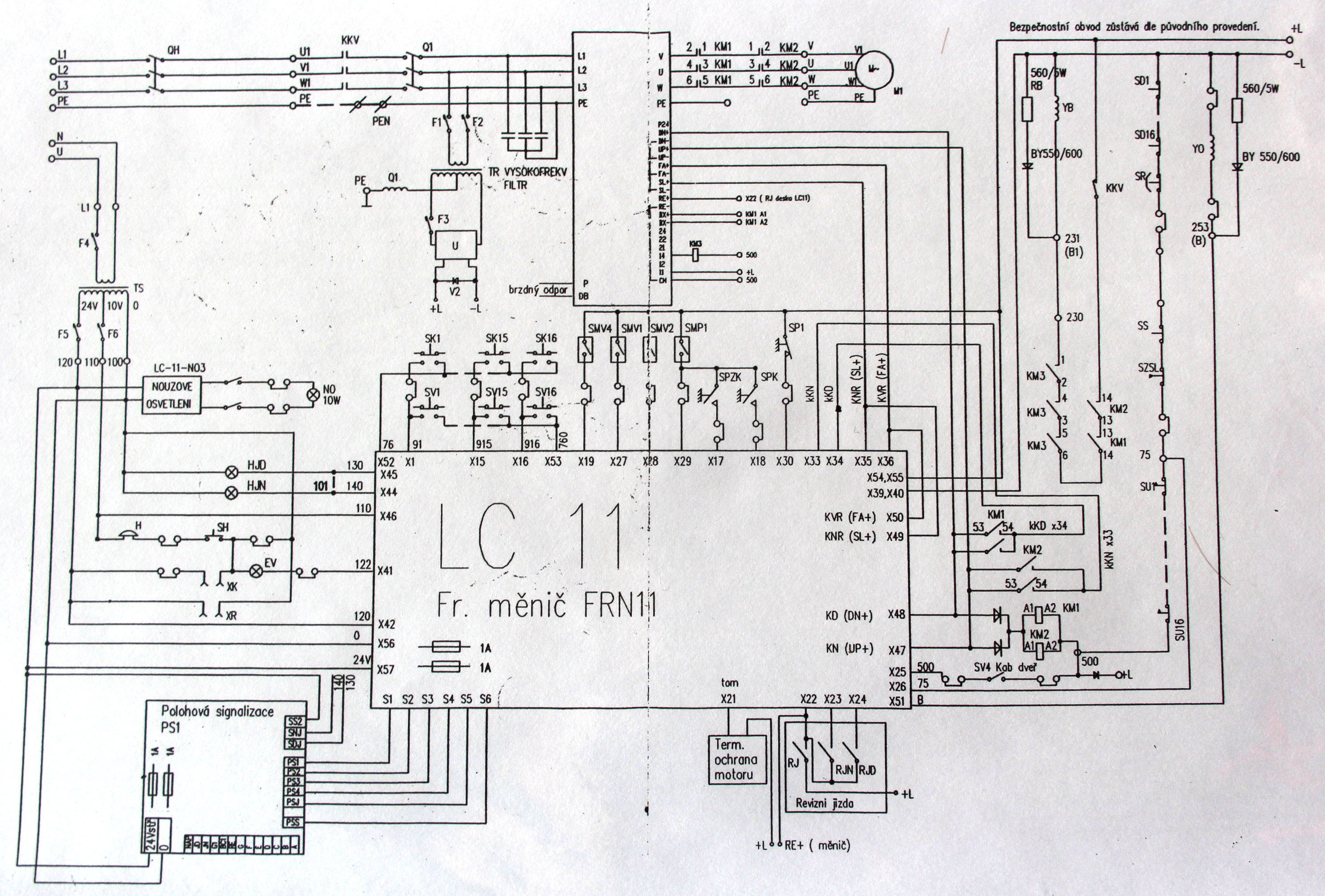

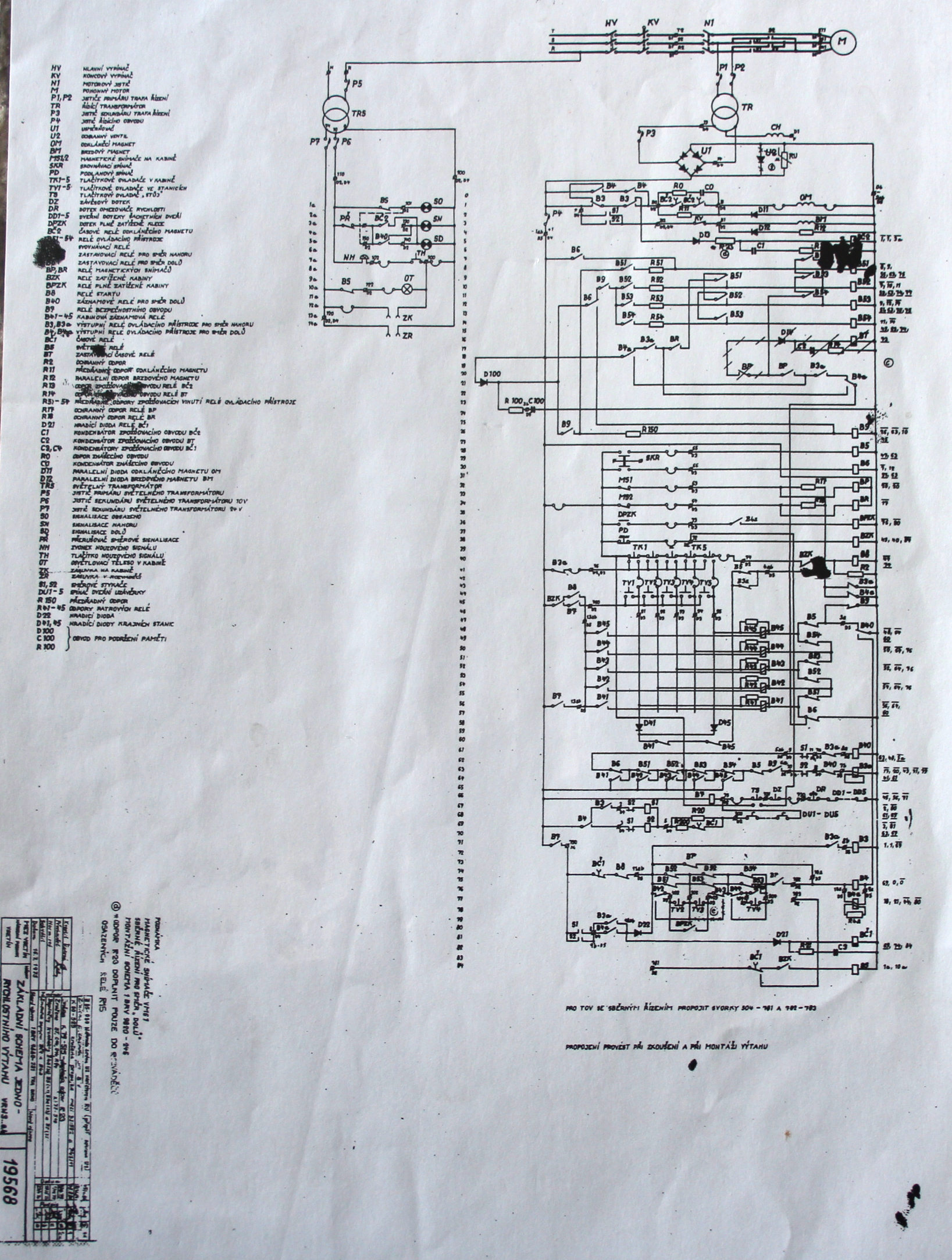

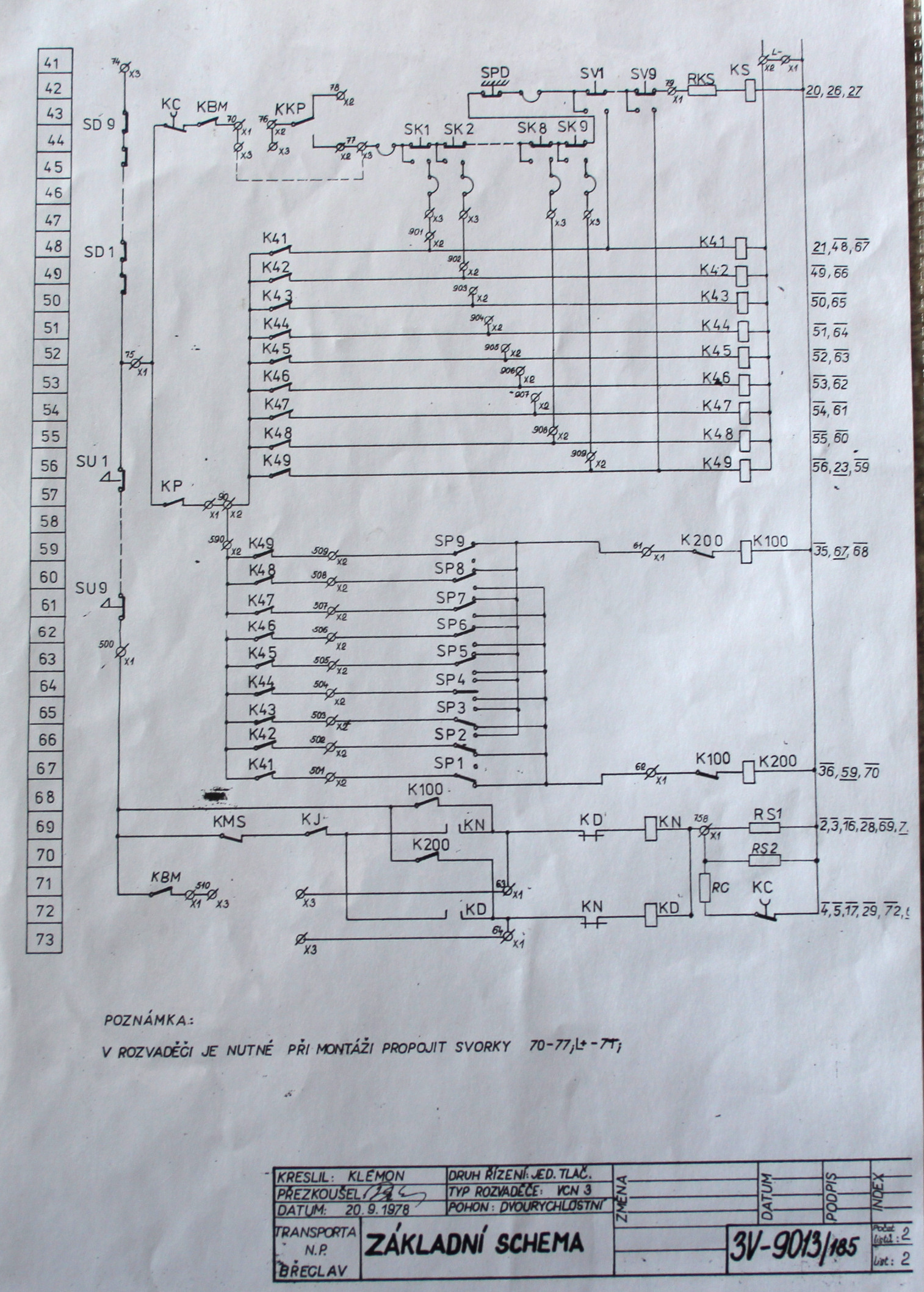

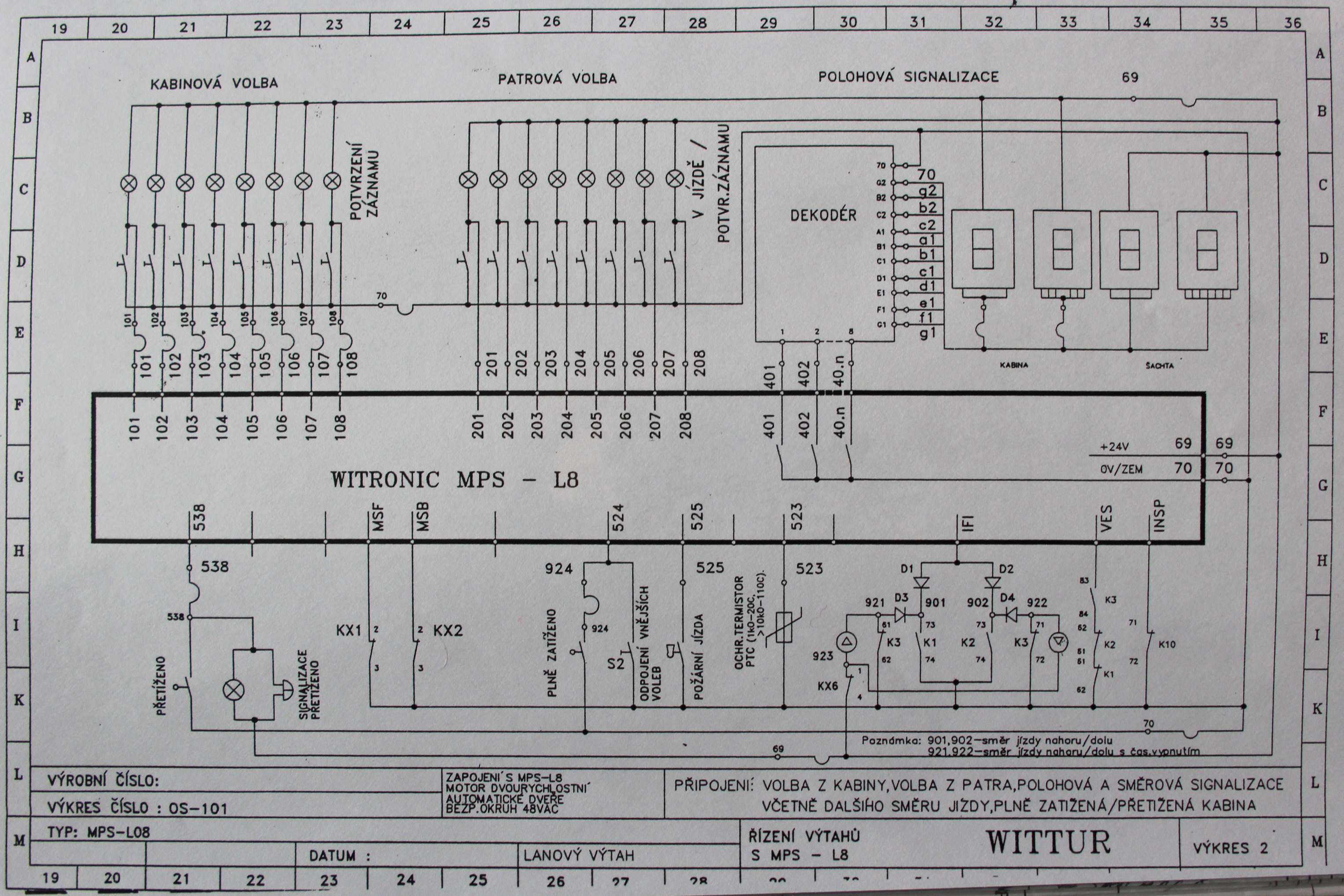

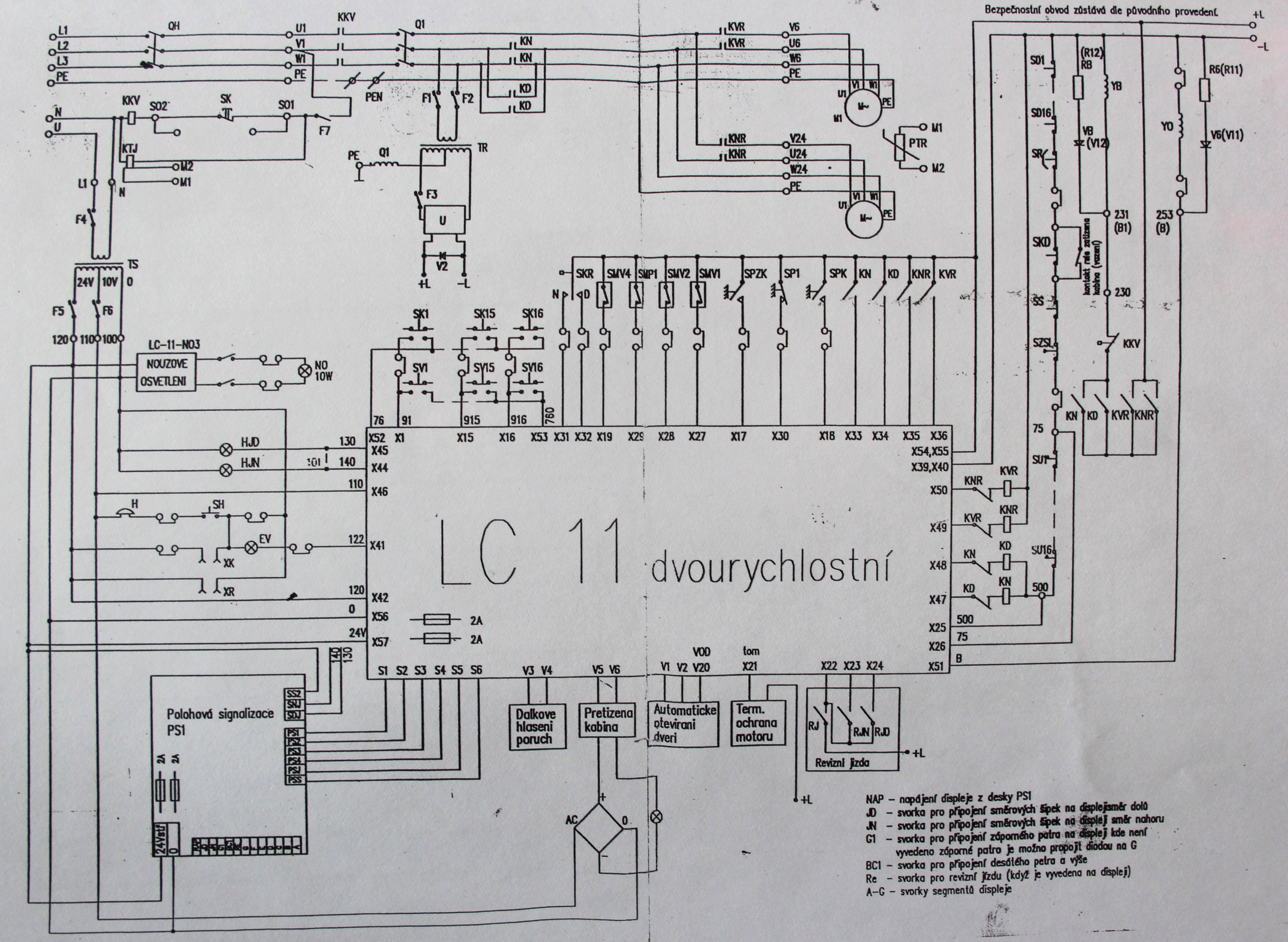

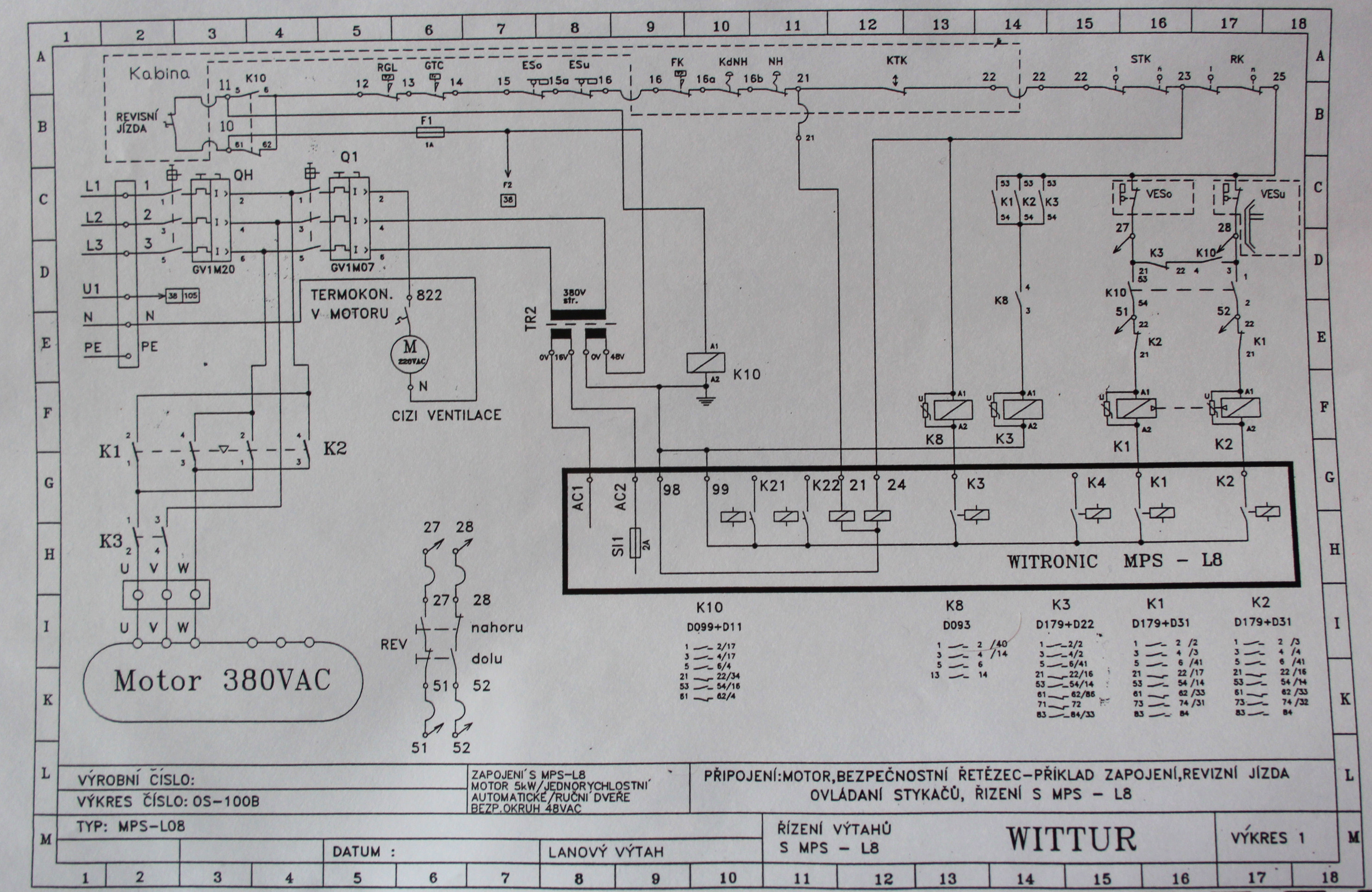

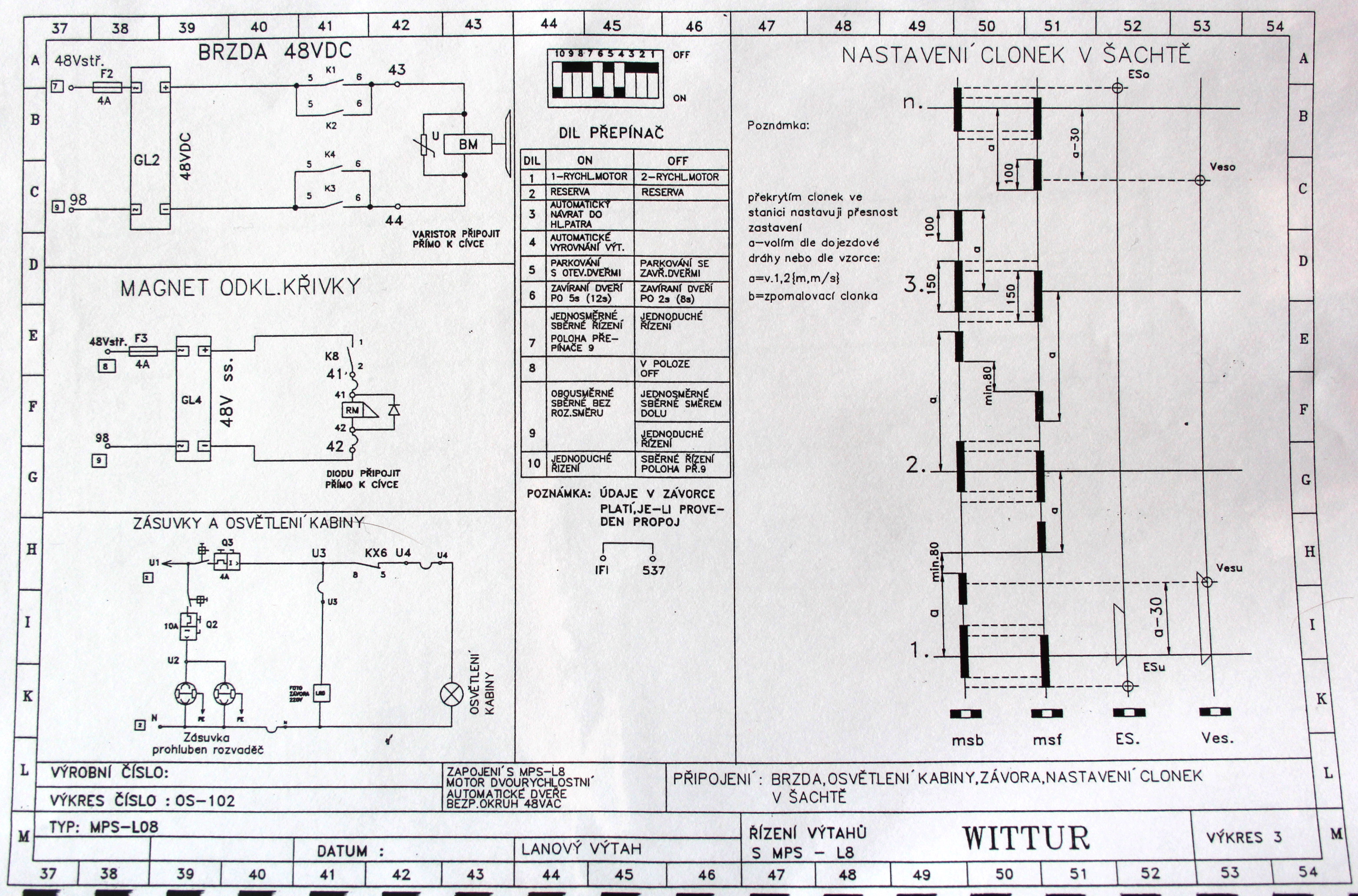

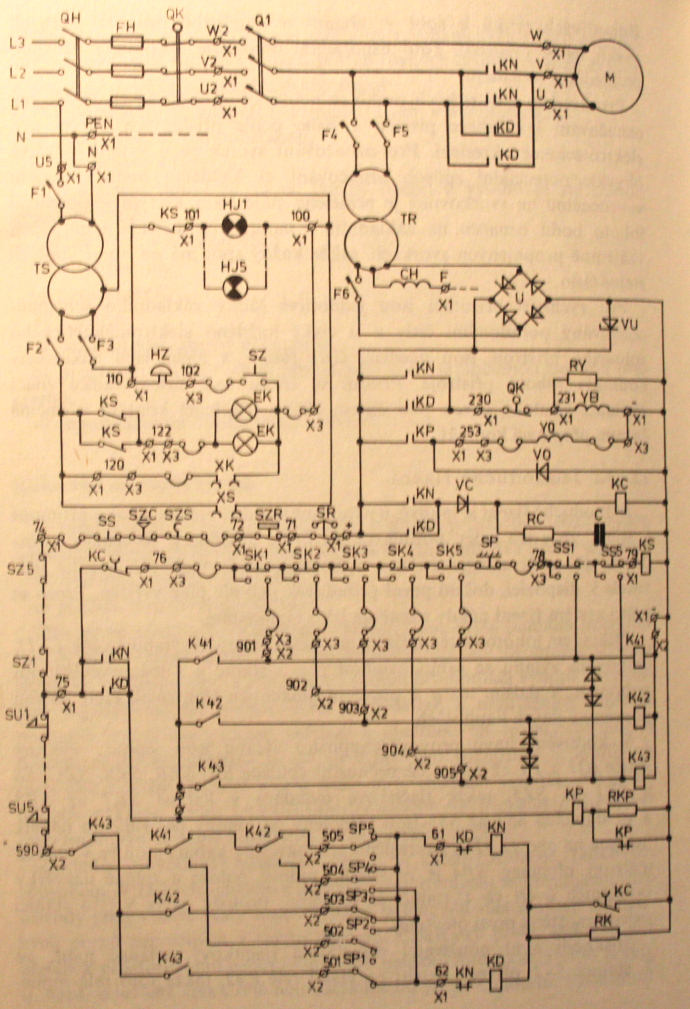

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu



9.12.2017 doplněno:
Následné dokumenty mi laskavě z jednoho rozvaděče v Brně
zapůjčil pán - kliknutím otevřete zvětšený:

Dokumenty zapojení výtahu

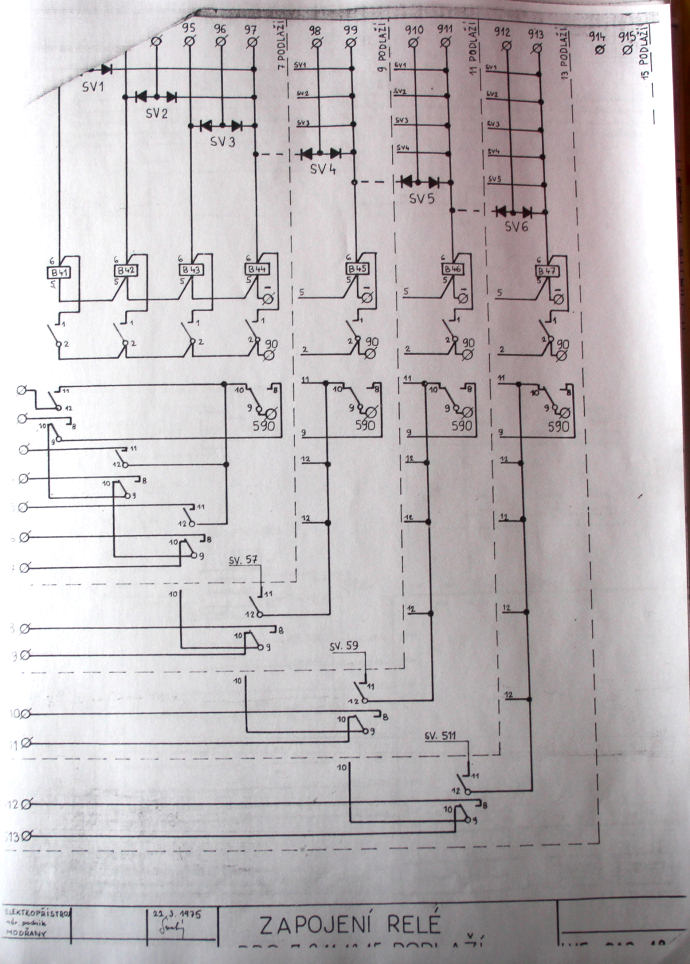

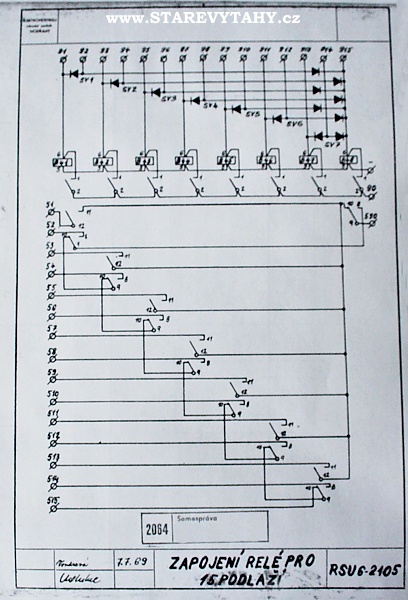

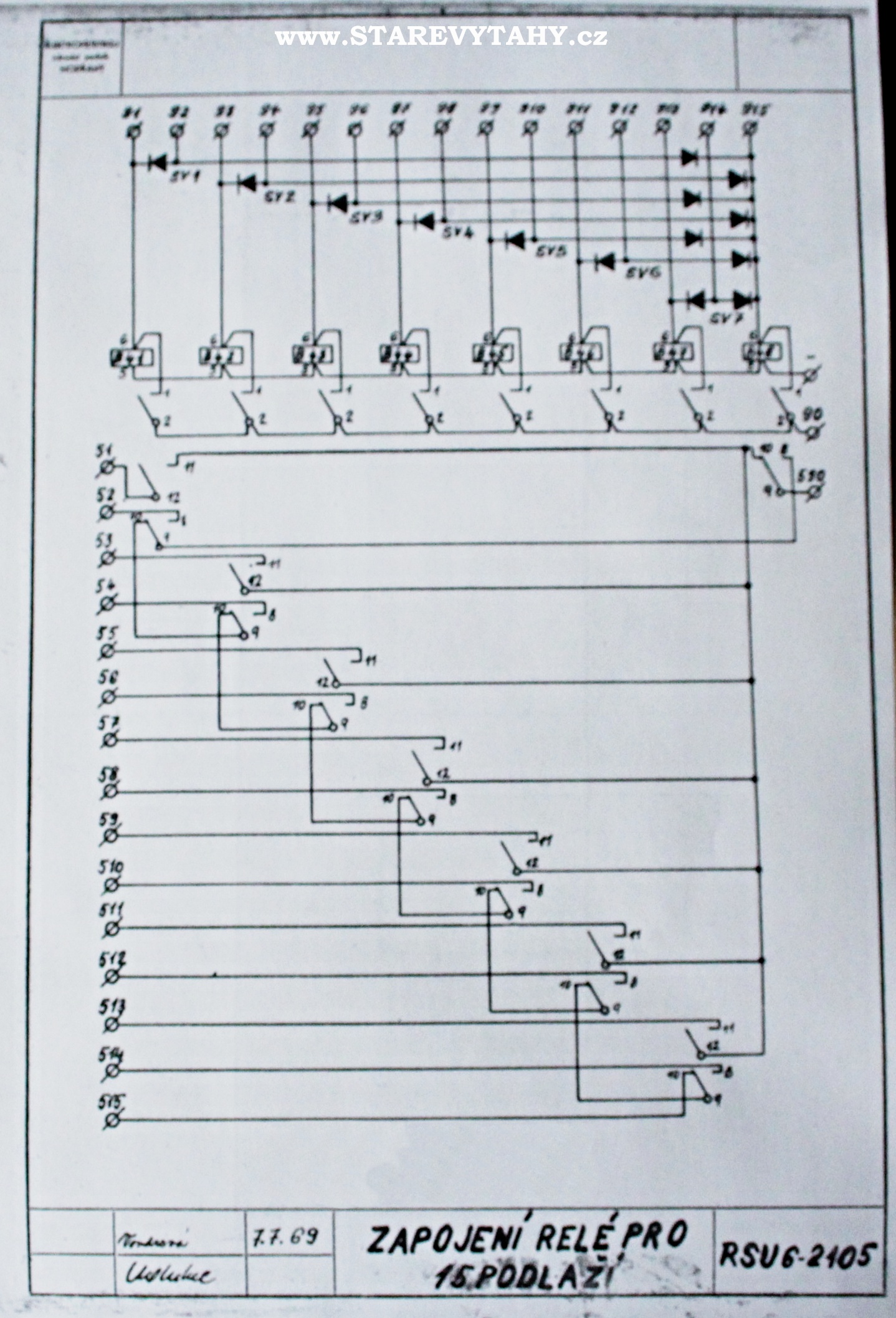

Úsporné zapojení relé pro 15 podlaží (1969),
využitím diod stačí polovina patrových relé...
To je samozřejmě ještě případ s patrovými pákami namísto
magnet.snímačů a patrového registru...


Dokumenty zapojení výtahu

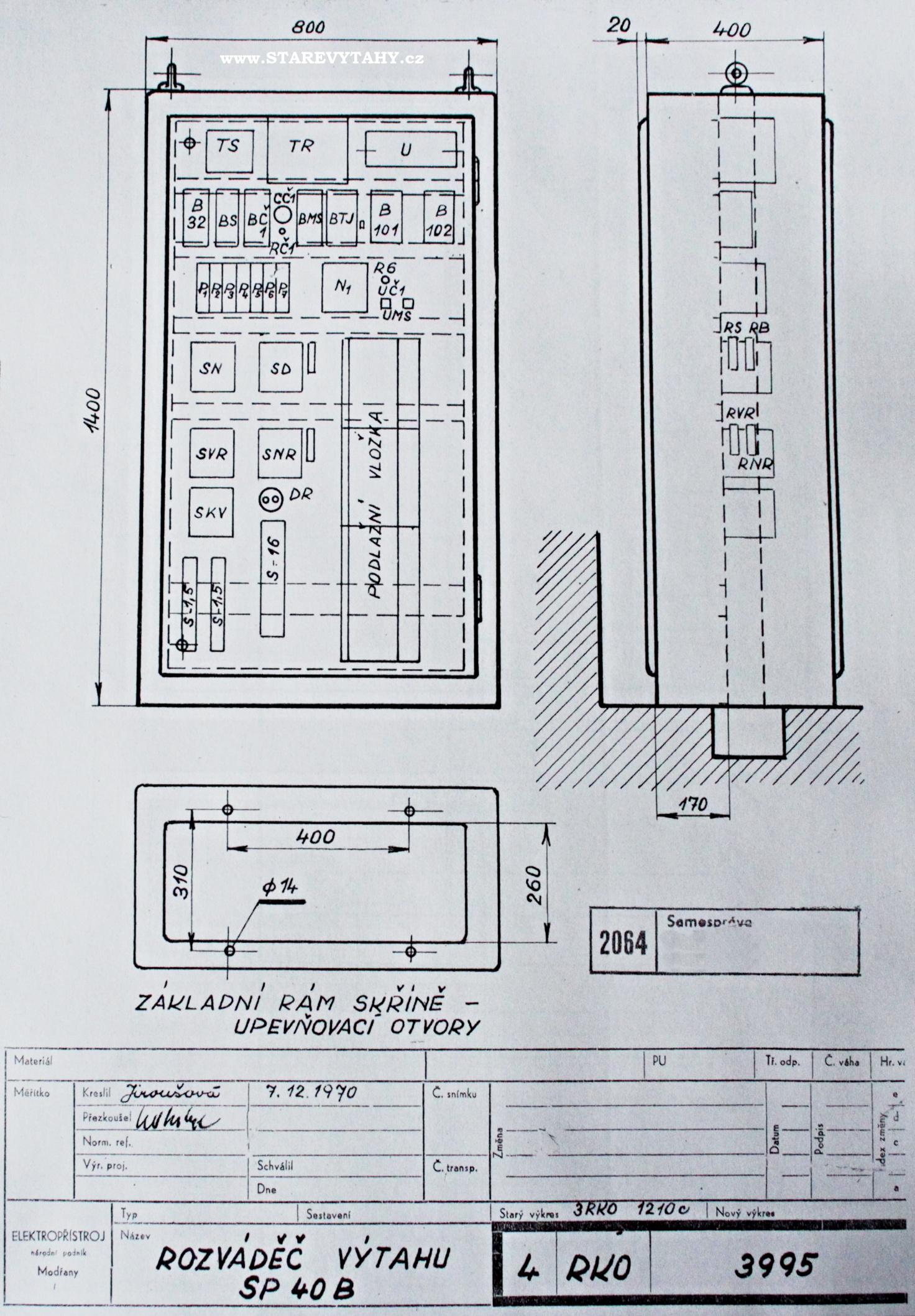

Uspořádání dvojrychlostního rozvaděče SP40B 1970


Dokumenty zapojení výtahu

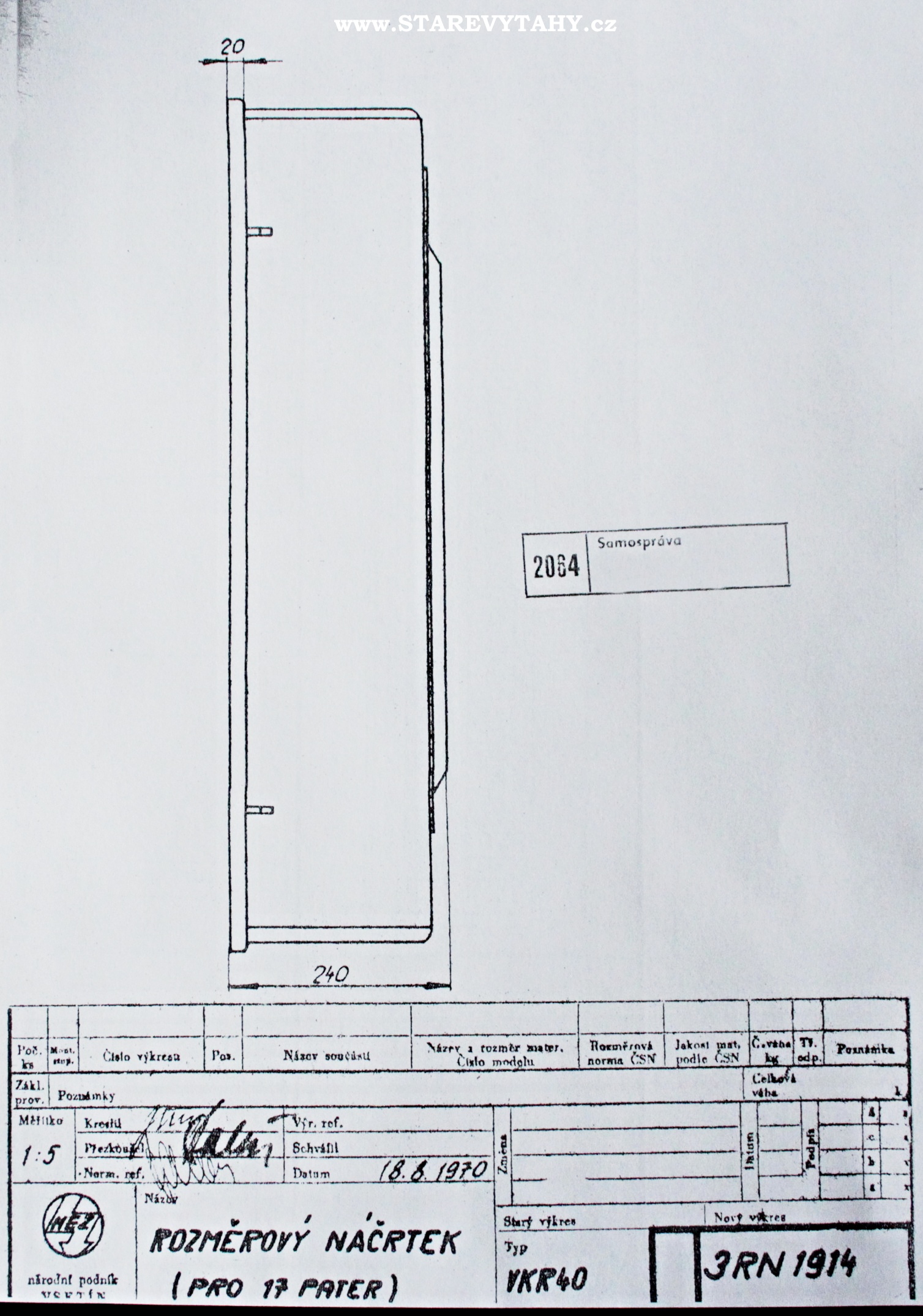

Uspořádání rozvaděče VKR40 1970


Dokumenty zapojení výtahu

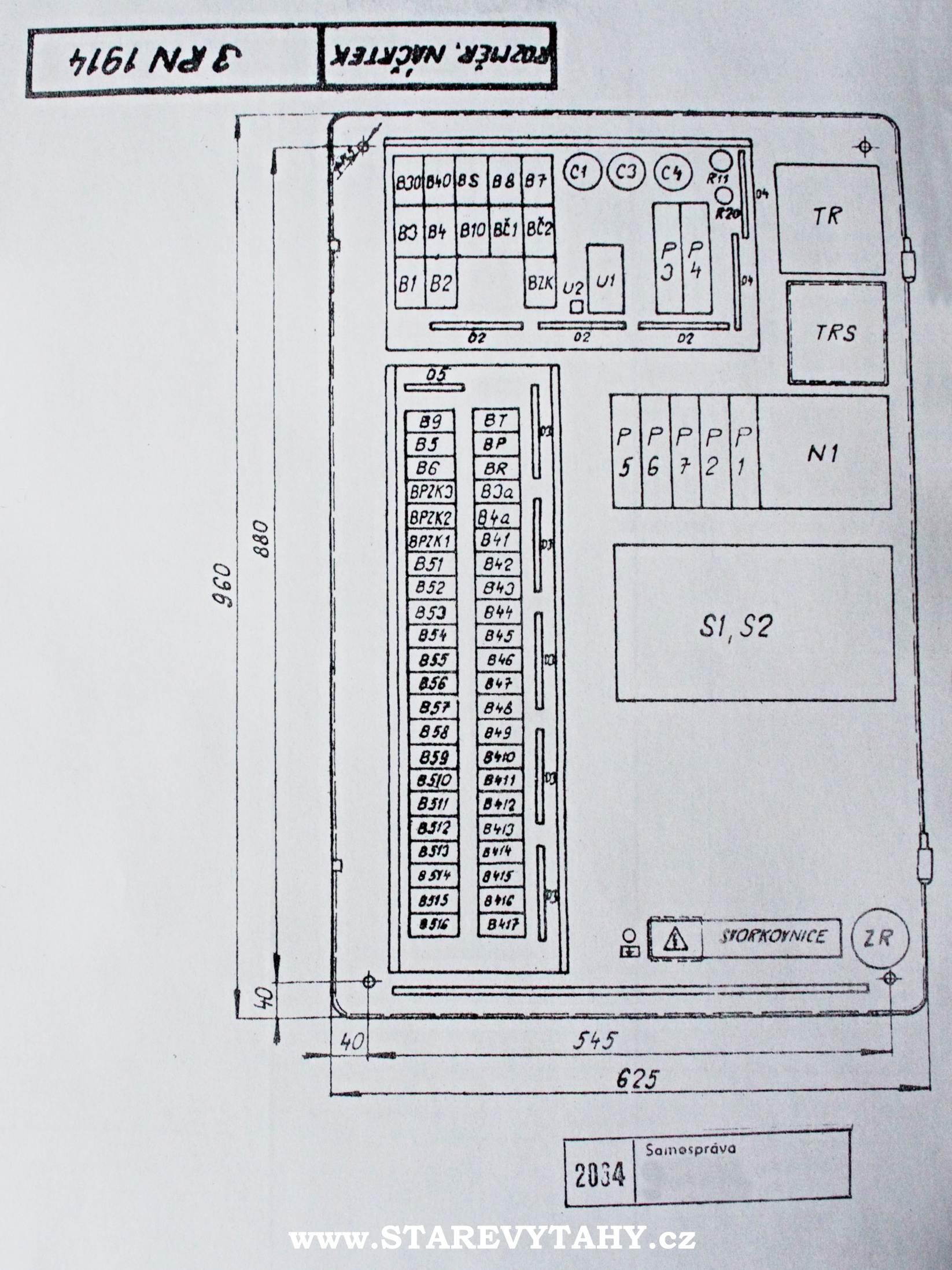

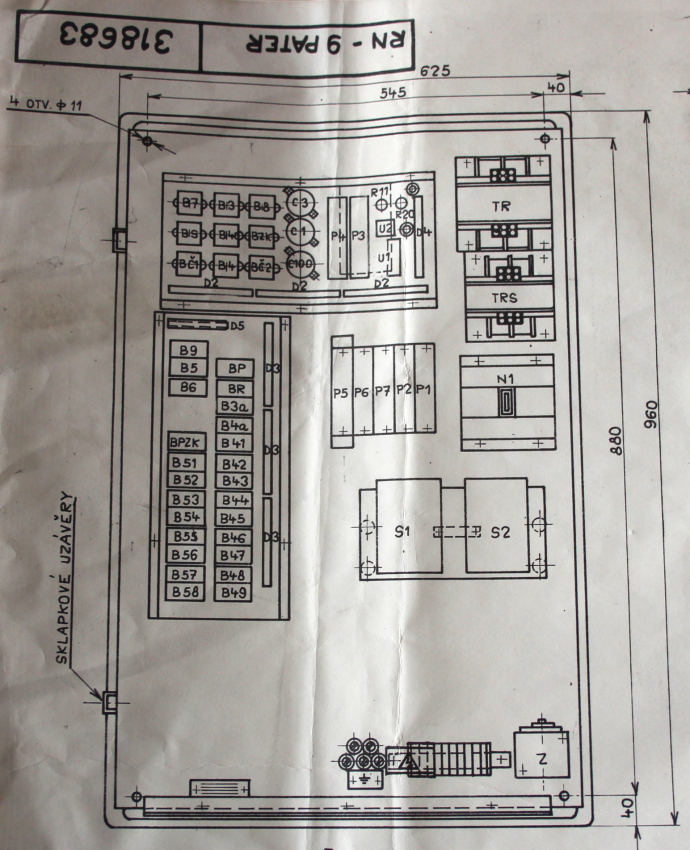

Uspořádání rozvaděče VRN3


Dokumenty zapojení výtahu

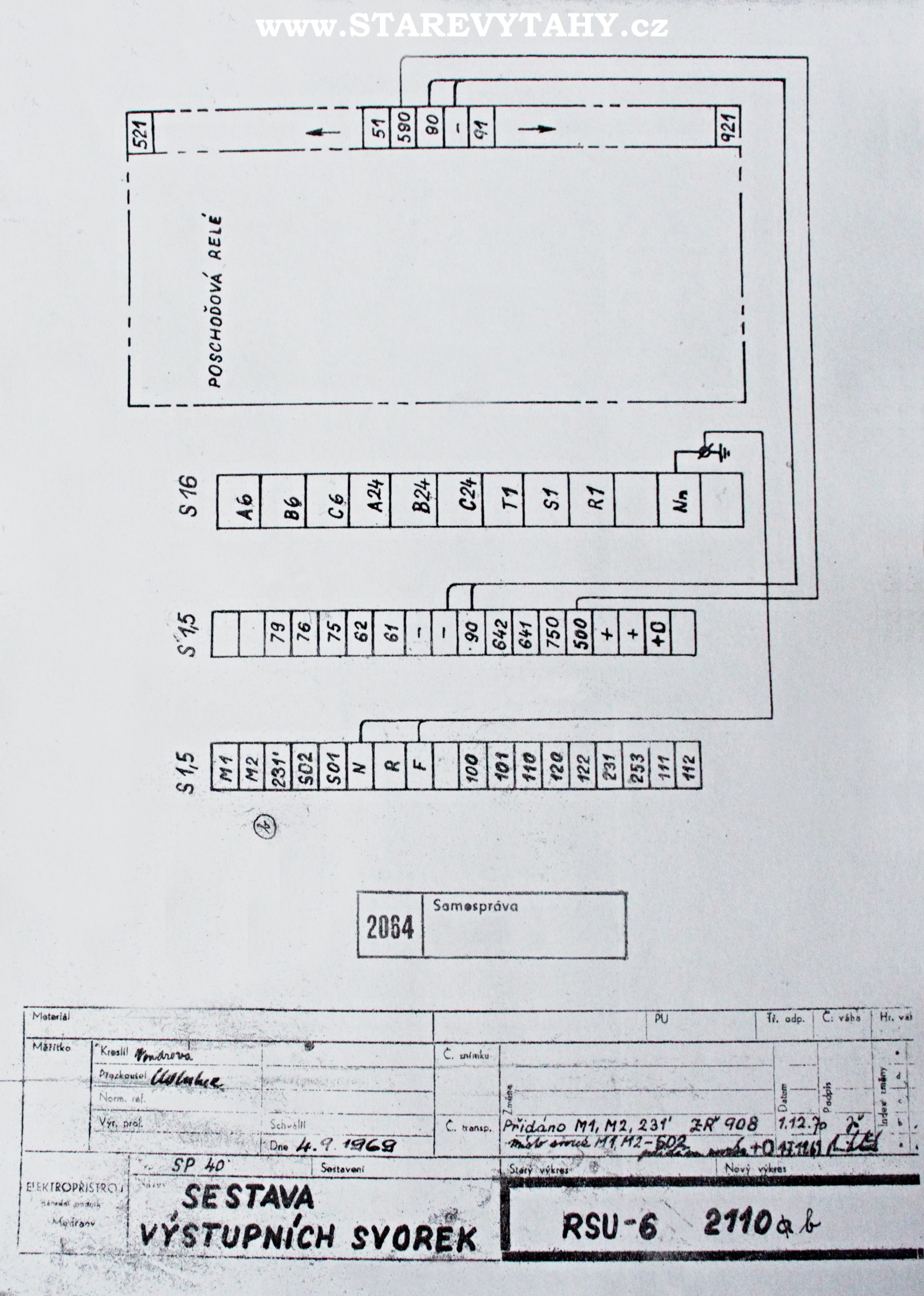

Rozvaděč SP40 1968 - sestava výstupních svorek


Dokumenty zapojení výtahu

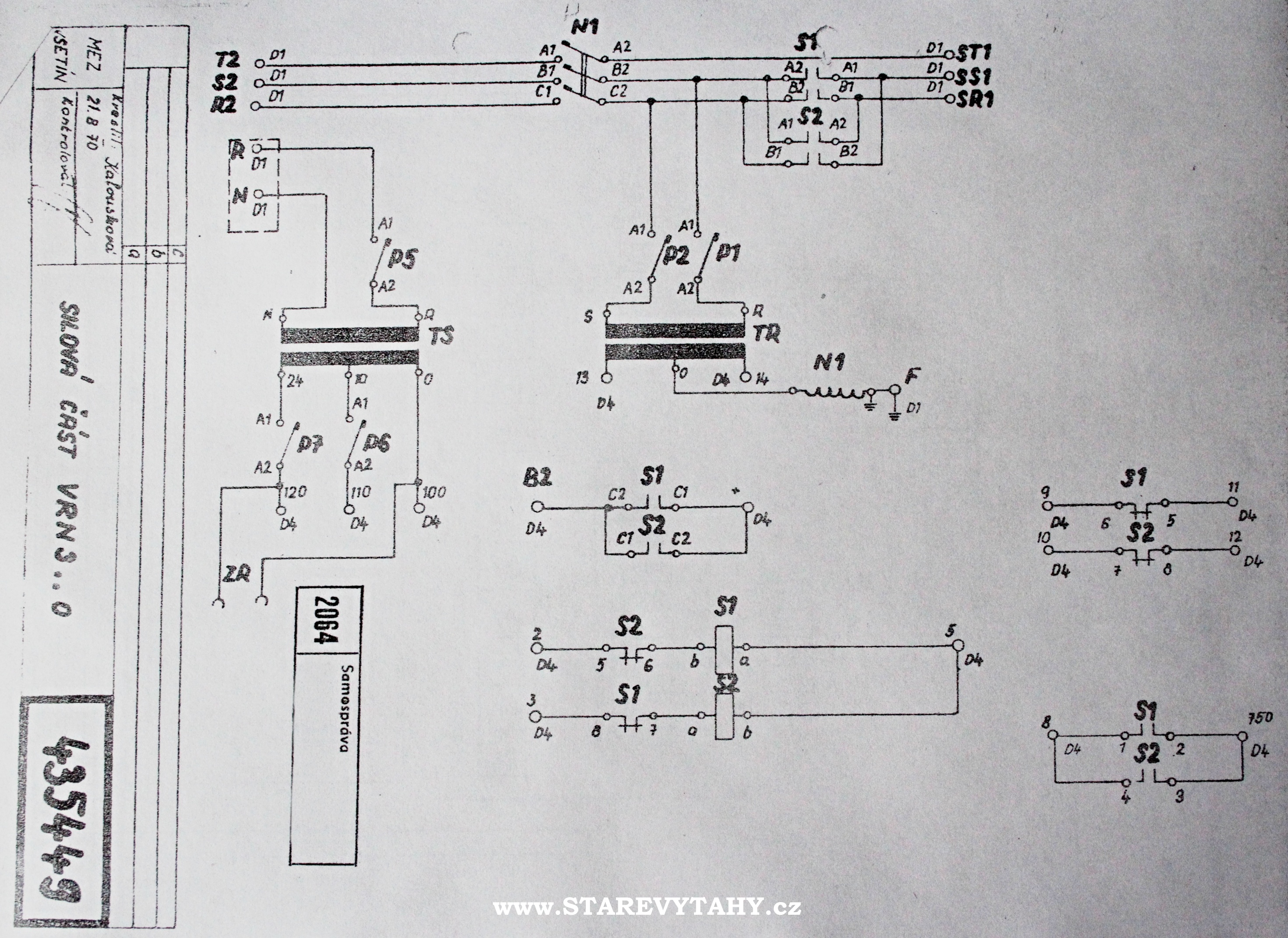

Silová část VRN3 1970


Dokumenty zapojení výtahu

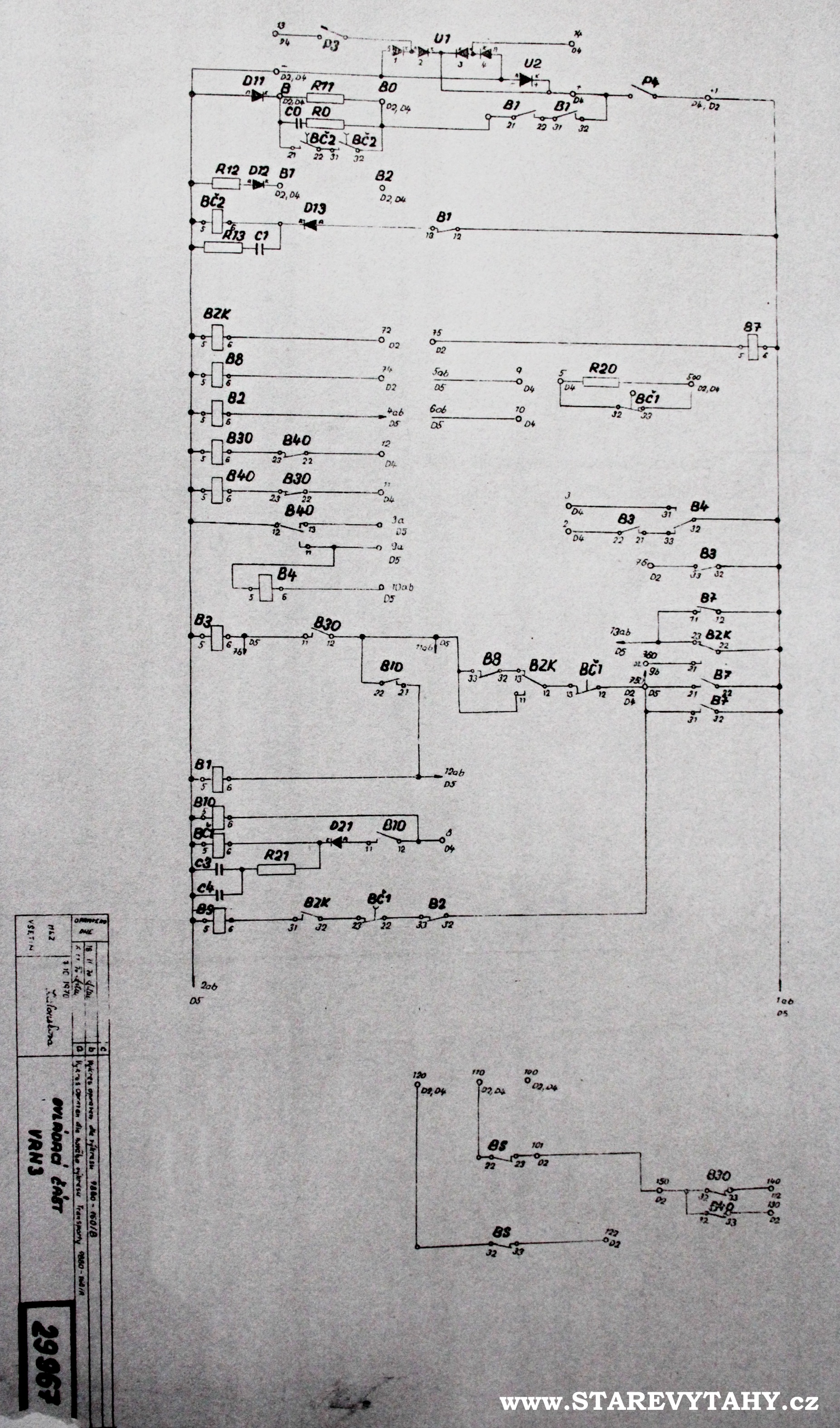

Ovládací část VRN3 1970


Dokumenty zapojení výtahu

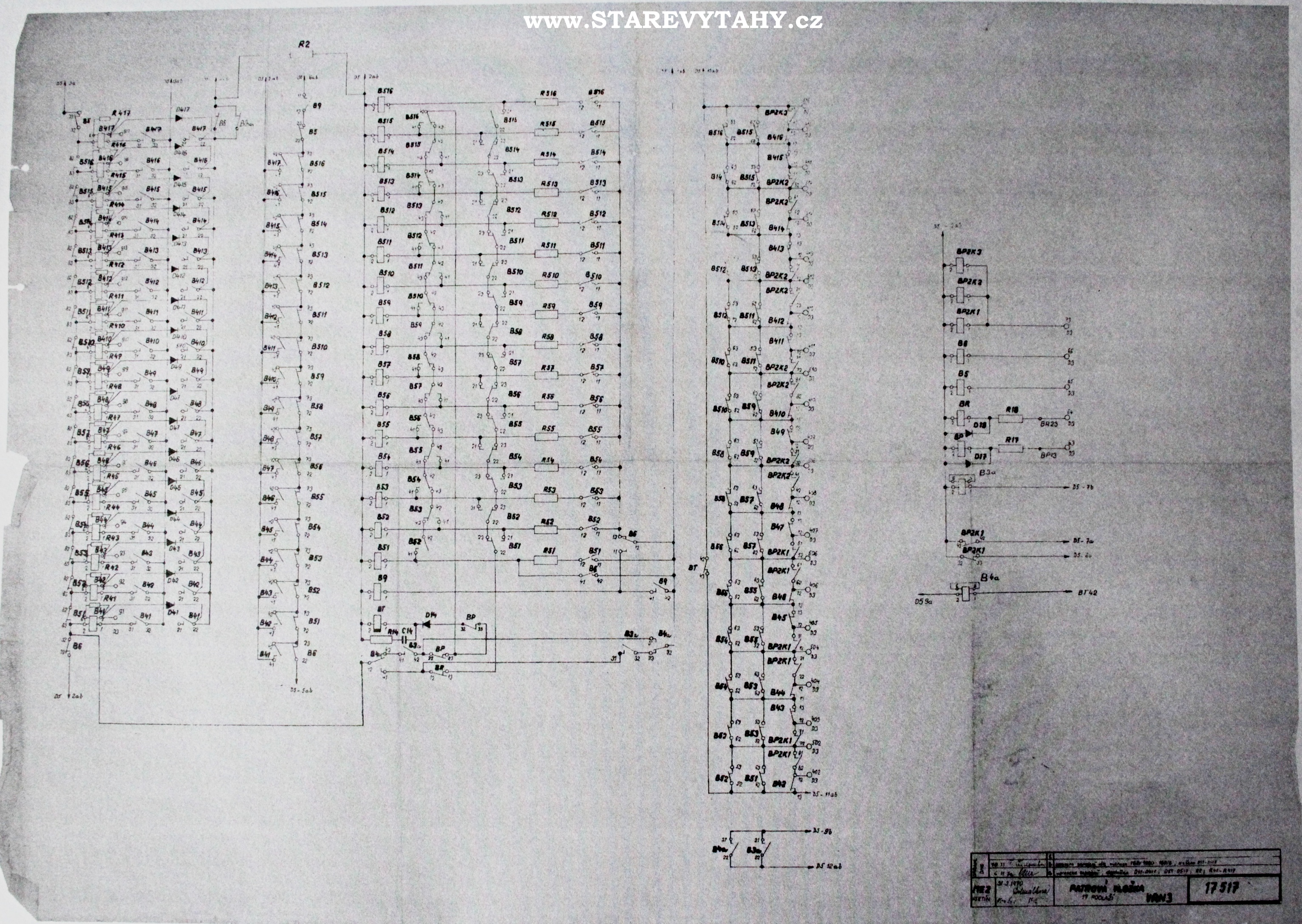

Patrová vložka 17 pater VRN3 1970


Dokumenty zapojení výtahu

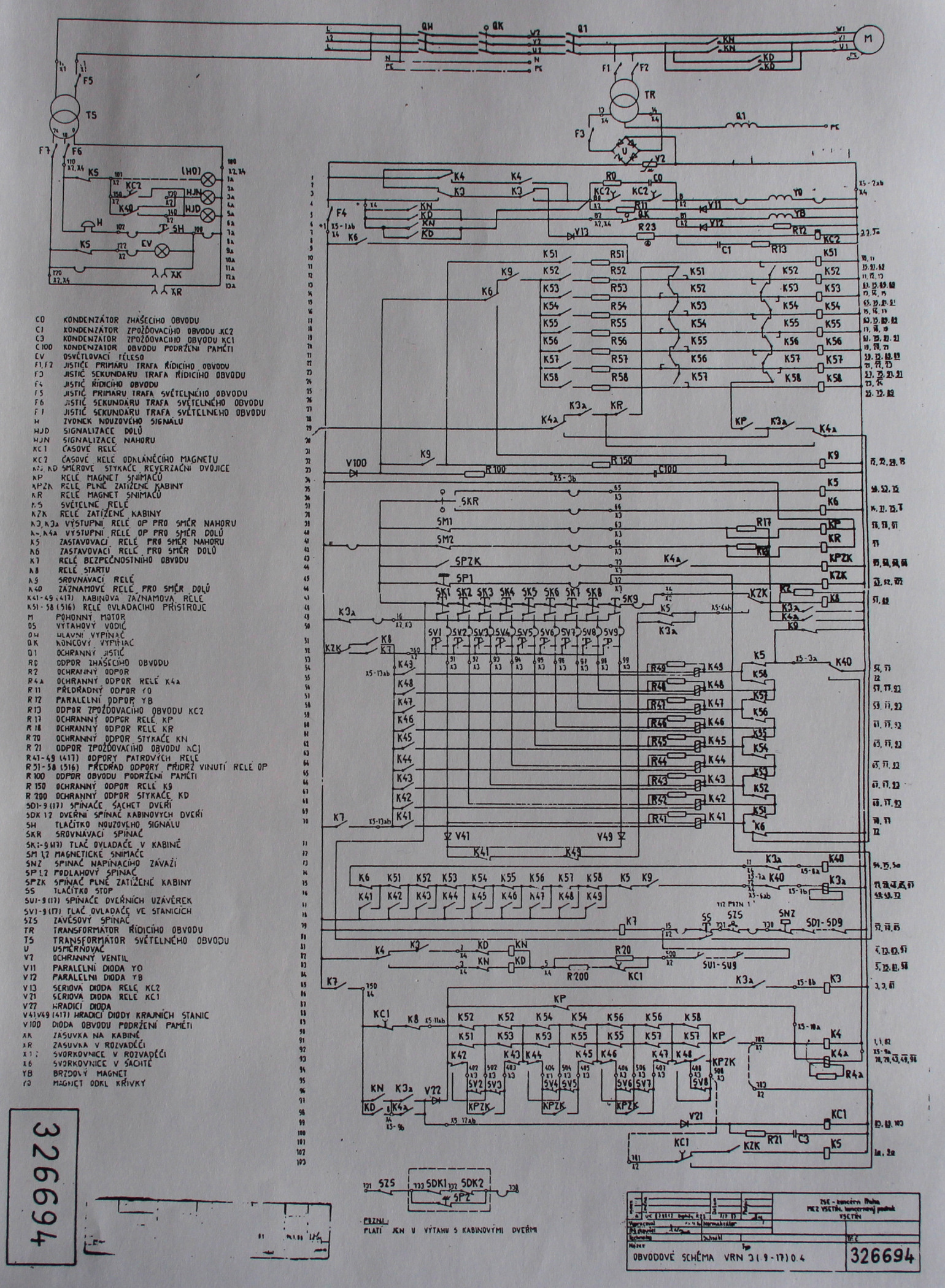

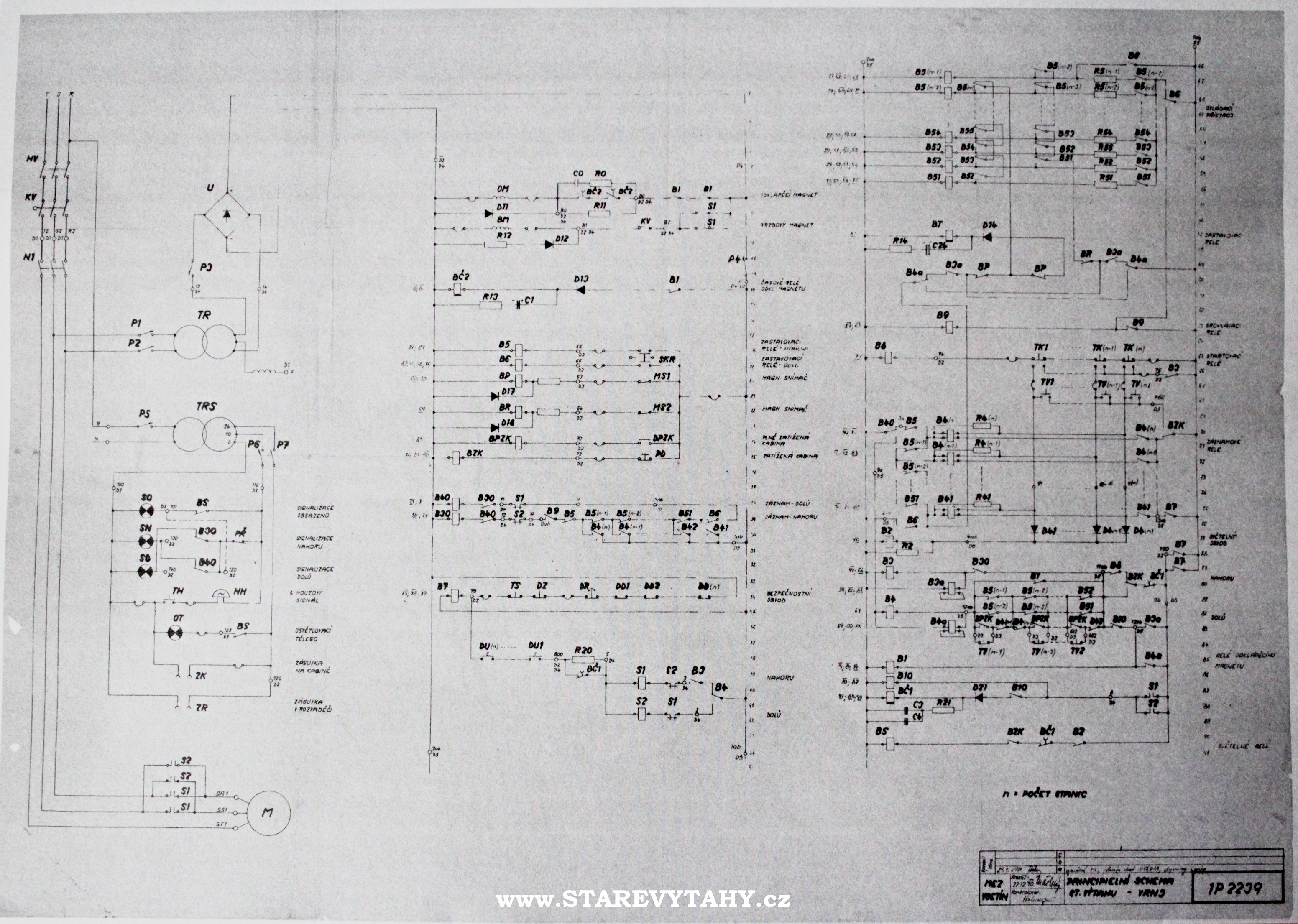

Principielní schema výtahu VRN3 1970




Následná schemata už se klikem nezvětší:

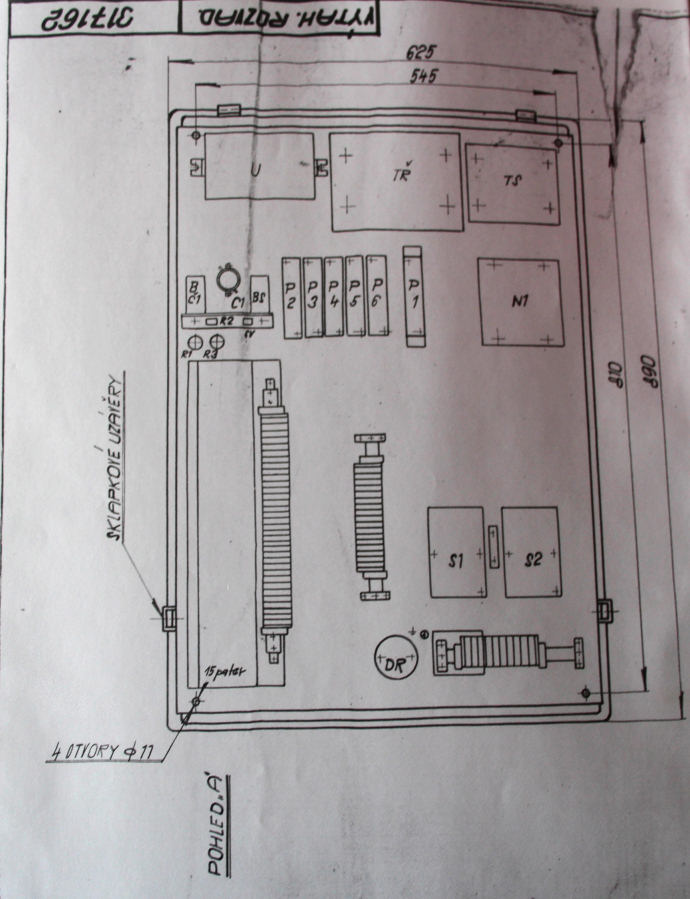

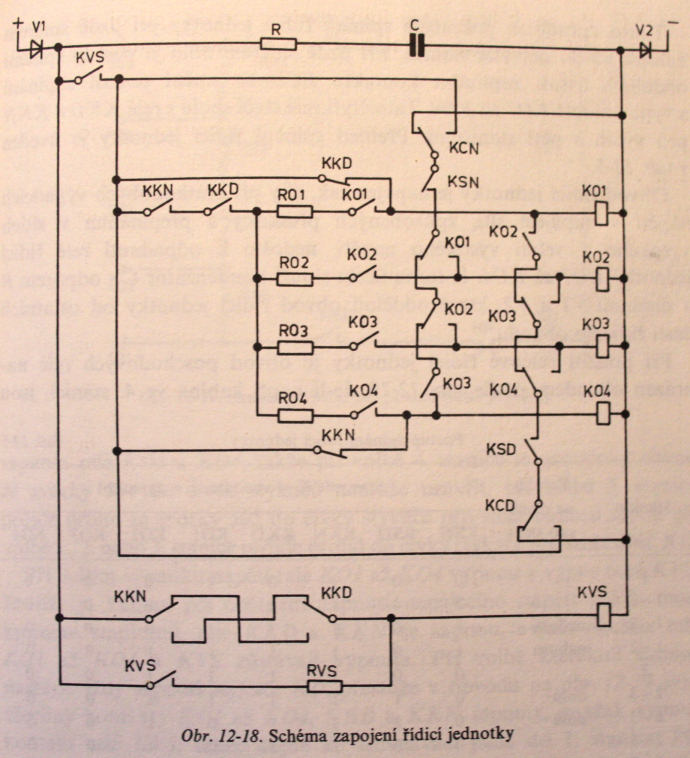

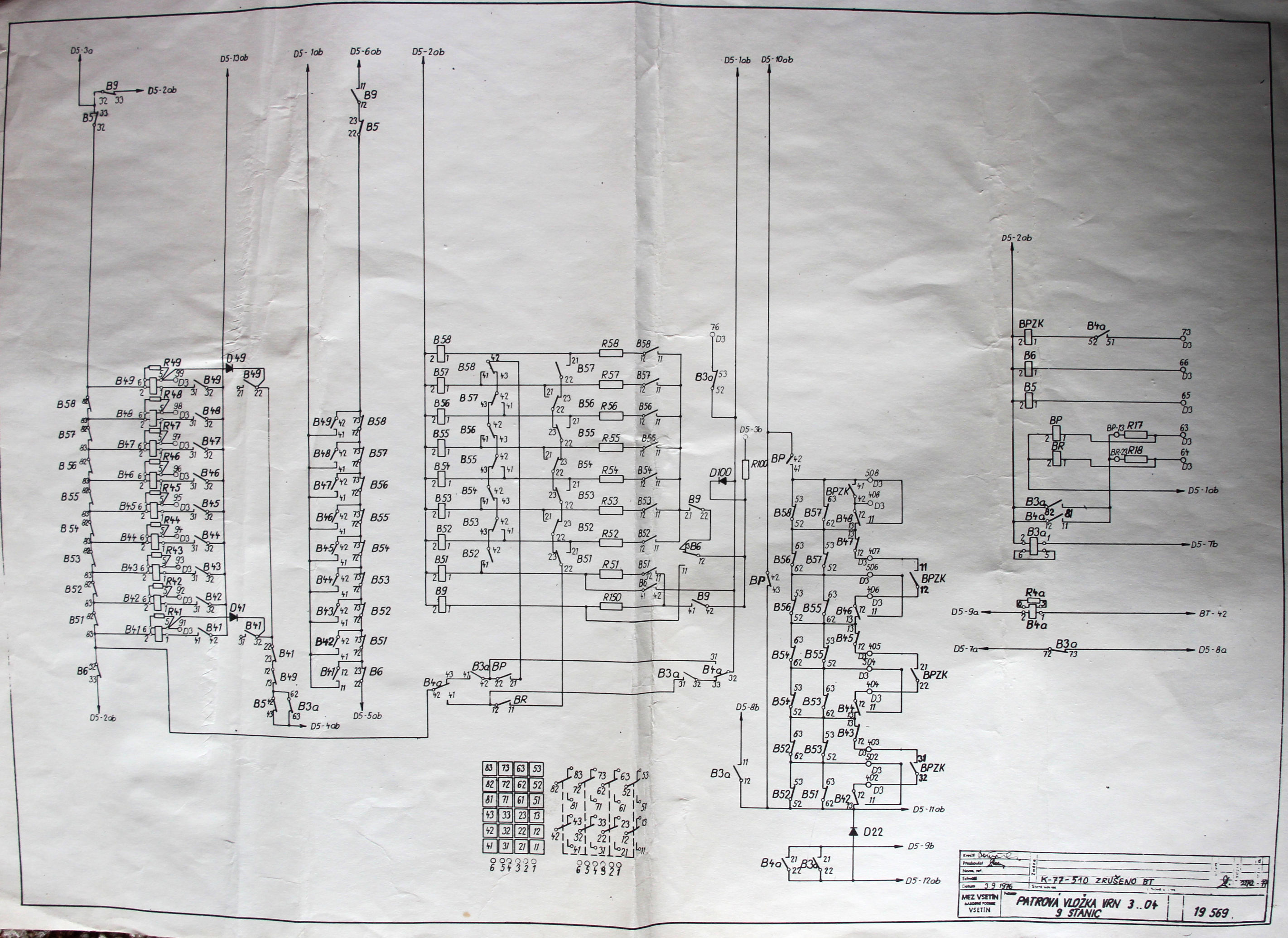

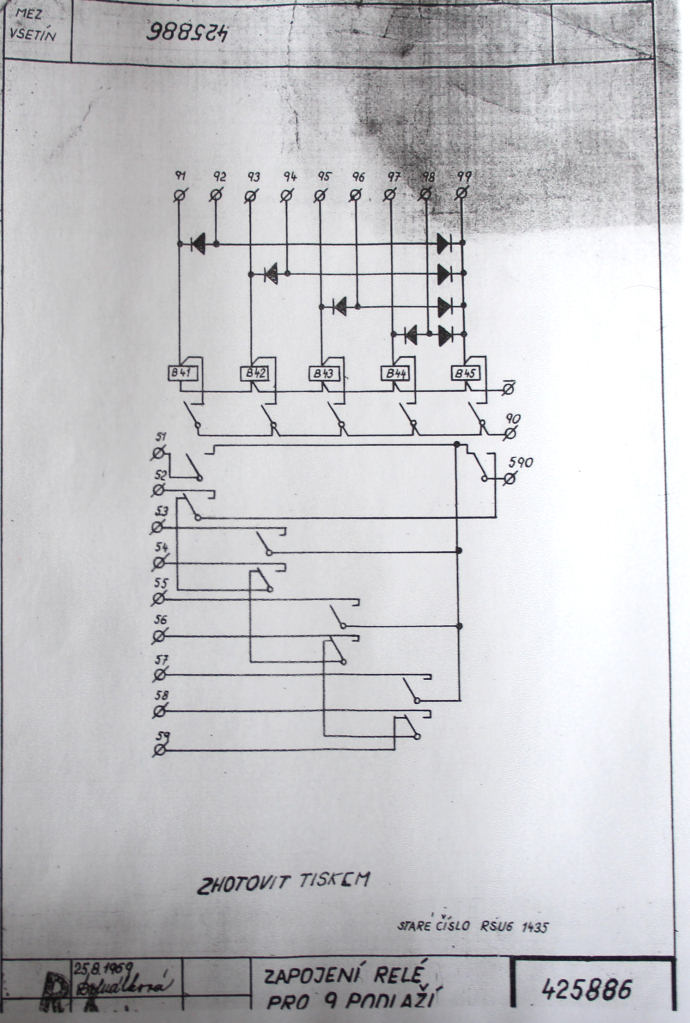

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu

Schema zapojení výtahu


Postupně možná doplním další detaily ohledně zapojení a řízení výtahů.

Pokud máte (vyfocené alespoň) ještě jiné schéma zapojení výtahu, než jsou zde uvedena, pošlete mi je prosím alespoň elektronicky (lepší rozlišení aby to bylo aspoň čitelné a ostré) a nejlépe i papírové kopie :-) Díky!
