Zajímavosti výtahů:

Staré americké kopírky Otis!


Jeden večer jsem při dobré kávě s medem zase brouzdal po netu po starých výtazích. Když jsem na Googlu zadal vyhledat obrázky "Elevator old", na několikáté stránce obrázků jsem spatřil jednu ze starých kopírek. Rozklikl jsem a málem spadl ze židle - stránka s několika starými krásnými kopírkami!

Musím se o ně s vámi podělit. Tato zařízení mne fascinují. Připomenu, že se jedná o vpodstatě již dnes nepoužívané zařízení, mechanicky přímo spojené s pohybem výtahového stroje, nebo paraelního motoru, spouštěného spolu s motorem pohánějícím výtah. Toto zařízení nepřímo kopíruje pohyb kabiny v šachtě. Pohyblivý prvek postupně spíná další kontakty za současné jízdy kabiny šachtou. Zvolené patro bylo připojeno přes příslušné kontakty kopírky a pohyblivý prvek - vačka, nebo výstupek na kotouči, nebo jiný výstupek postupně projíždí neaktivními předcházejícími kontakty, až se dotkne těch, souvisejících se zvoleným patrem, výtah se zastaví. Tyto kopírky - zařízení umístěné ve strojovně, nahrazovaly pákový systém v šachtě, možná mu i předcházely se záměrem ušetřit na dlouhých vodičích ke každé páce každého patra. Protože bývaly ale složité a poruchové a nepřesné, přešlo se k umístění pákových přepínačů do stanic v šachtě. Později k magnetickým snímačům na kabině a ty dnes začínají s nástupem nových výtahů převládat.
Popisuji to kostrbatě ale snad bude pochopeno, a nebo z popisu kopírek na jiné části mého webu, viz odkazy dole.

Potěšte se tedy pár záběry na ta složitá původní zařízení - původní řídící systémy, ovládající zastavování kabiny ve správném patře :-)



Zajímavé výtahy

Segmenty seřazené do křivky se postupně otáčí, jak výtah jede,
a ovládají zastavení kabiny ve správném patře.

Zajímavé výtahy

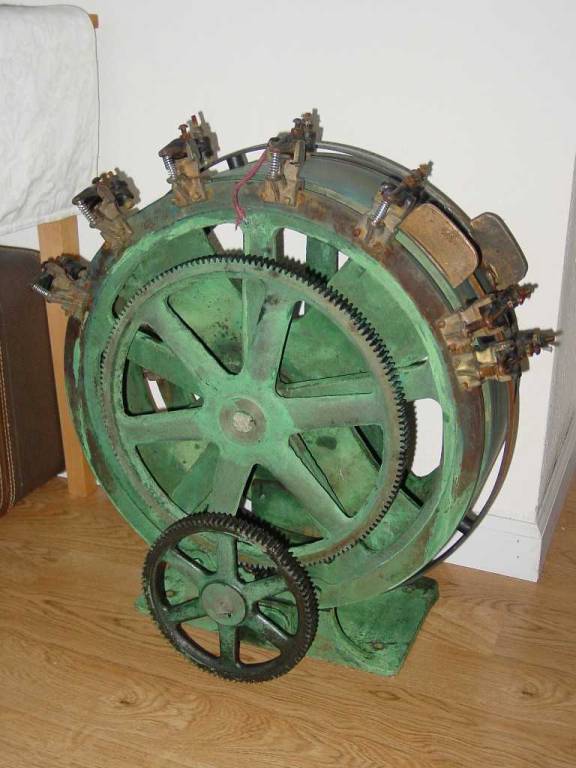

Zajímavý bubnový model kopírky - kontakty jsou vidět po obvodu otočné části.

Zajímavé výtahy

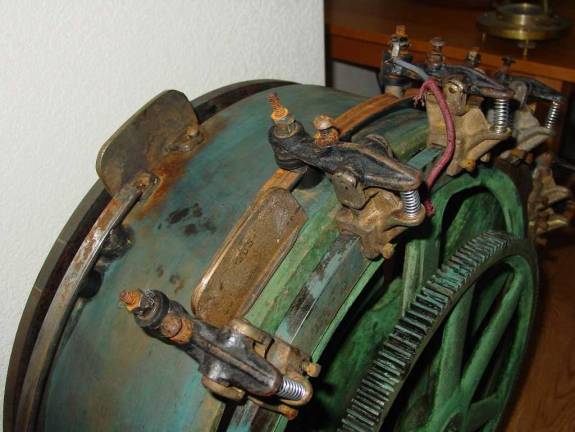

Detail kontaktů bubnové kopírky. Pružinky pákou tlačí kontakt na vodivé pohyblivé pole.

Zajímavé výtahy

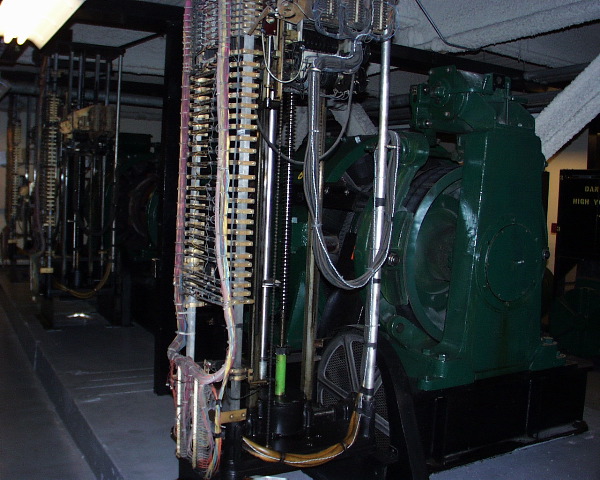

Horizontální kopírka se svislými řadami kontaktového pole.
Asi mrakodrap (plno kontaktů - pater pod sebou) a dva výtahy (stroje) vedle sebe.

Zajímavé výtahy

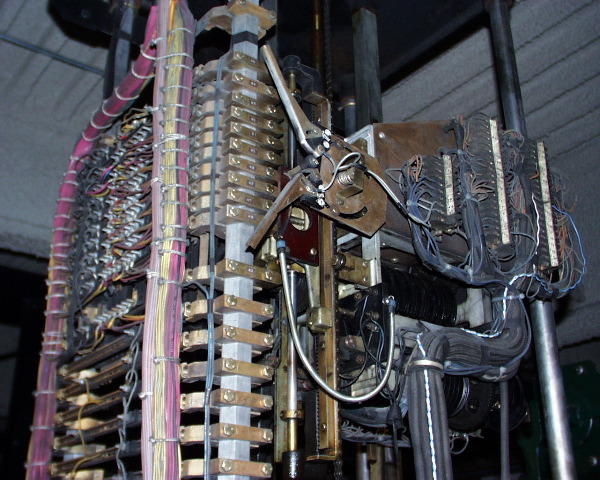

Detail na kontakty.
Nejde jasně rozlišit, která část se za předními kontaktními držáky svisle pohybuje...

Zajímavé výtahy

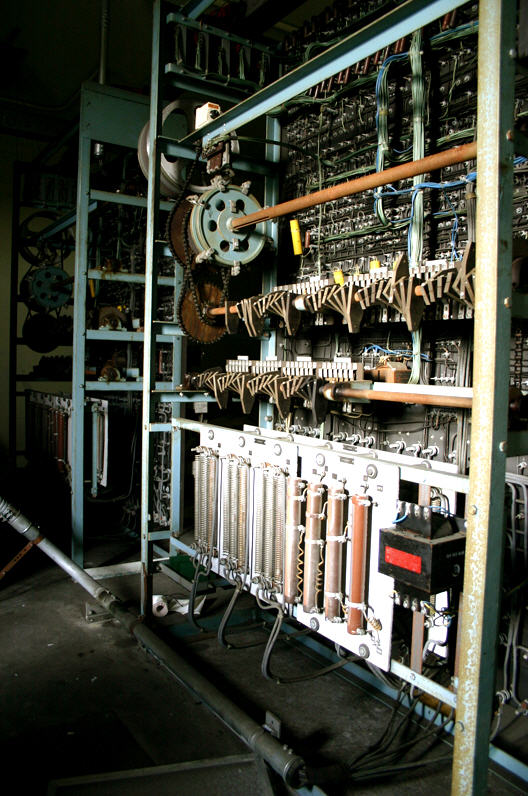

Jiná horizontální kopírka. Těch drátů!

Zajímavé výtahy

A ještě jiný pohled na jednu ze starých velkých kopírek.

Zajímavé výtahy

Opravdu velká kopírka s lamelami spirálovitě pootočenými na hřídeli.
Podle počtu segmentů jde jistě o mrakodrap... V pozadí další kopírka dalšího výtahu.

Zajímavé výtahy

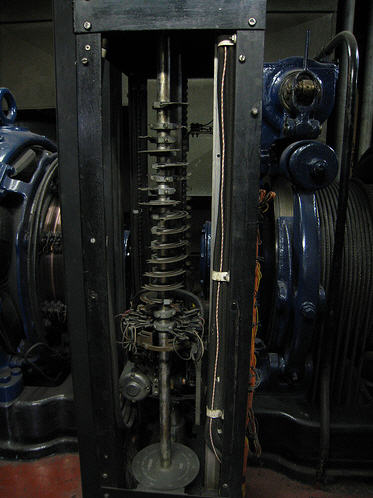

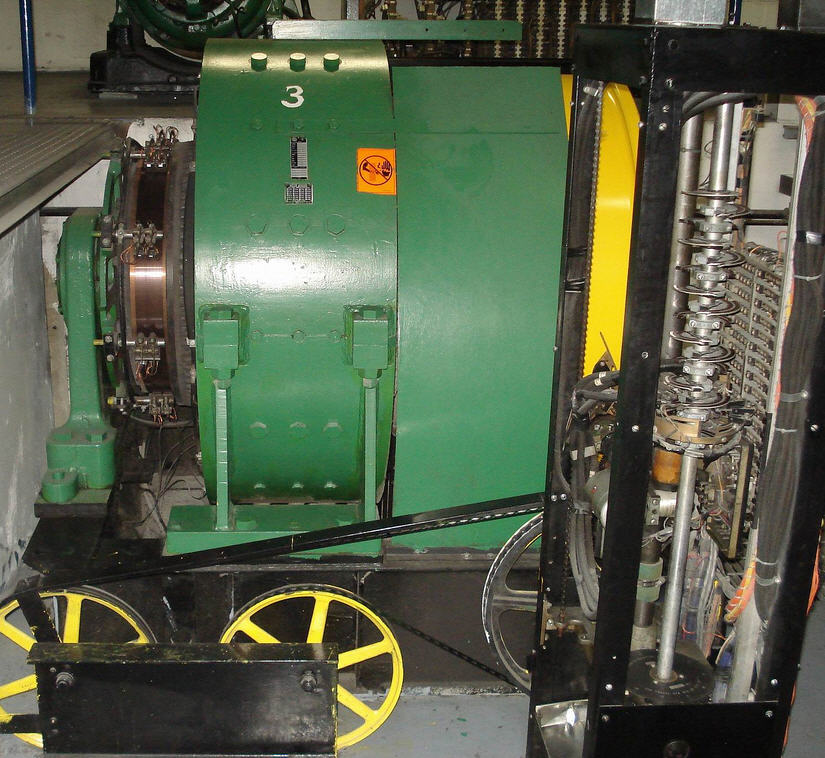

Vačky na svislé hřídeli spínají kontakty v pravo.

Zajímavé výtahy

Nějaký detail segmentů kopírky.



Následují různé kopírky staré, nejen OTIS:

Zajímavé výtahy

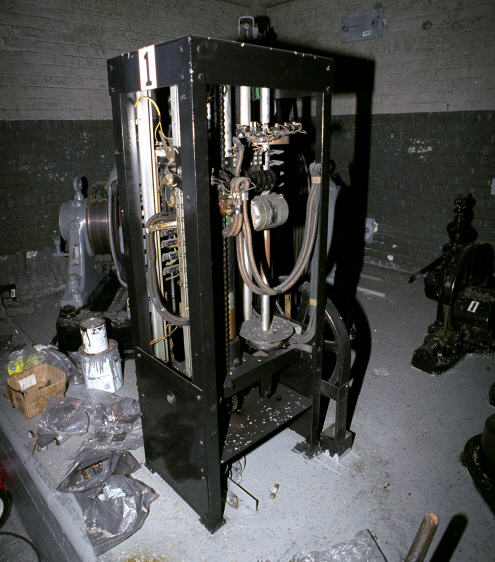

Mám pocit že je v kopírce vlastní motor, ten stříbrnej, tak proč musí stát u stroje?

Zajímavé výtahy

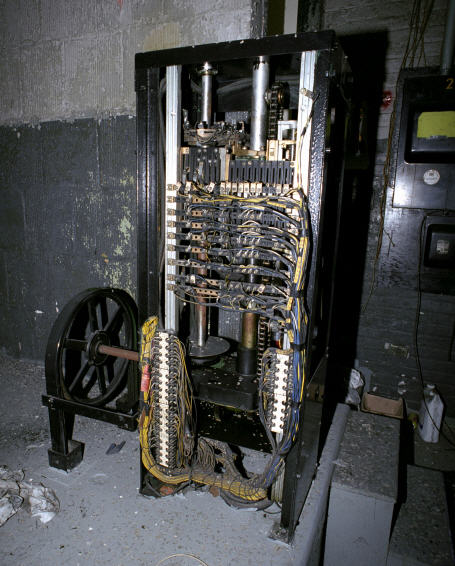

Drátky a drátky... taky je mám rád, barevný bužírky...

Zajímavé výtahy

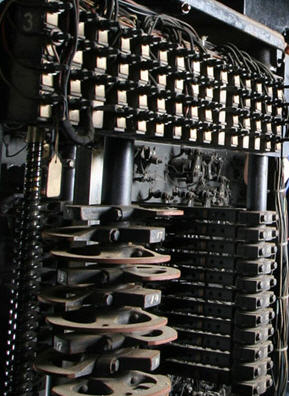

Zde zase vidíme na svislé ose otočné segmenty s odlišnou polohou navzájem

Zajímavé výtahy

Zajímavá kopírka, svislá vysoká část jsou předpokládám patra, ale co je pak část ležatá?

Zajímavé výtahy

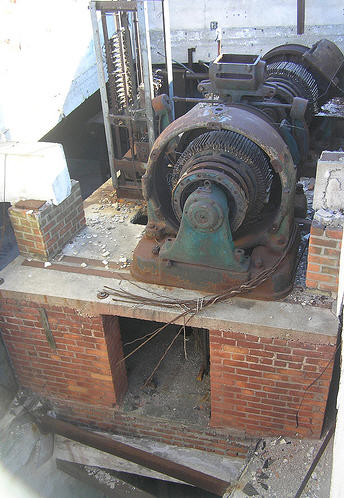

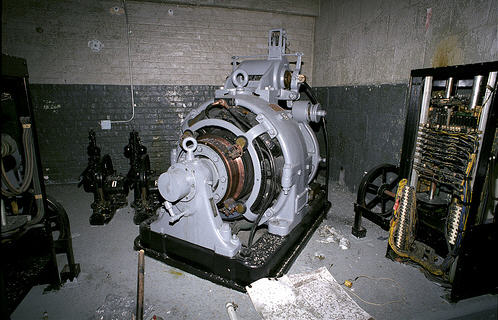

Vpravo stojí svislá kopírka, a vlevo za rotorem je asi další kopírka.

Zajímavé výtahy

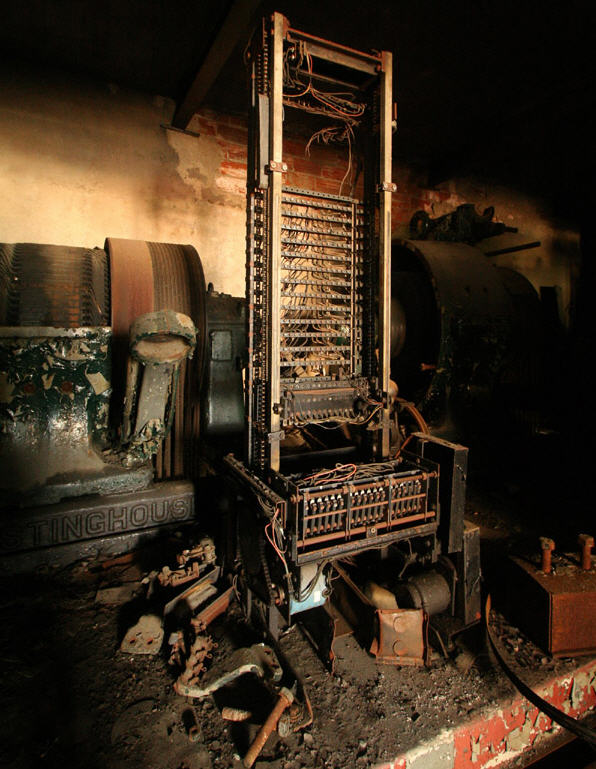

Kopírka vlevo stojící.. skutečně do šrotu.

Zajímavé výtahy

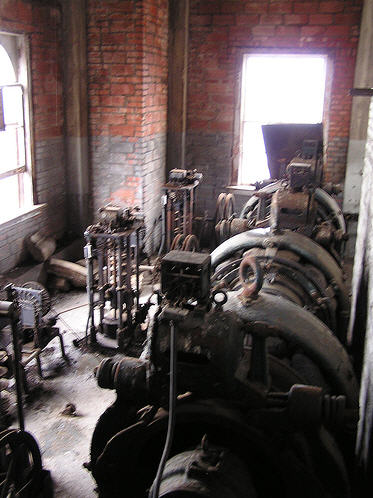

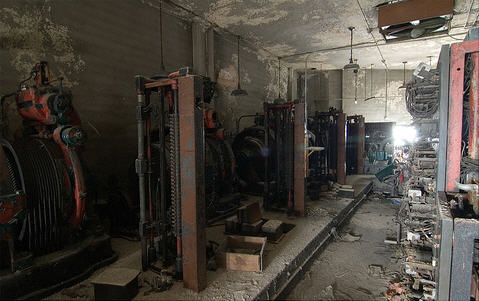

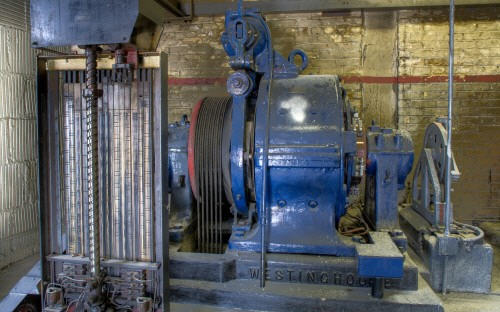

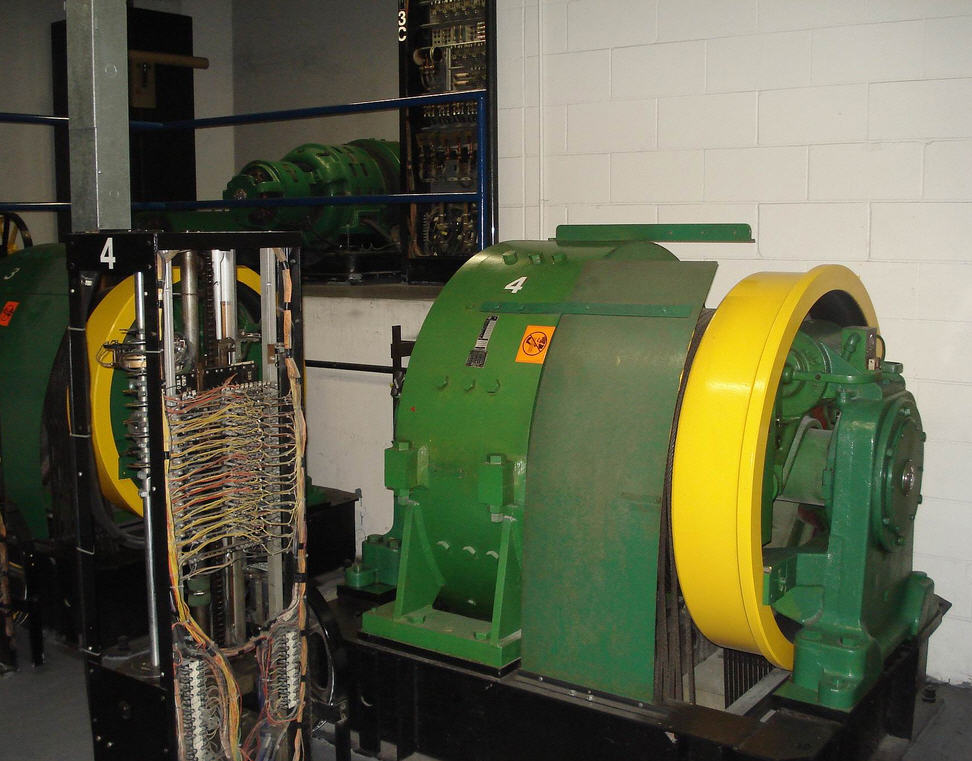

U každého stroje stojí kopírka... prostě se to tak dělalo.

Zajímavé výtahy

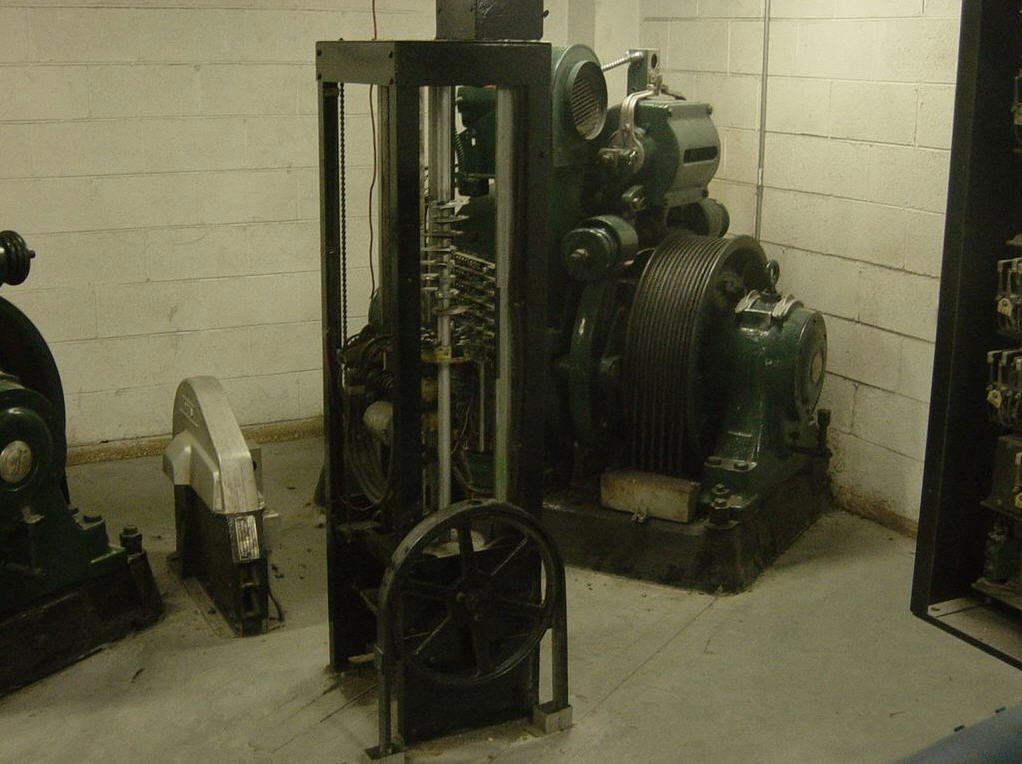

Zase jedna svislá kopírka a otáčející se segmenty...

Zajímavé výtahy

To zase vypadá na svislé, s horizontálně pojíždějící spínací částí

Zajímavé výtahy

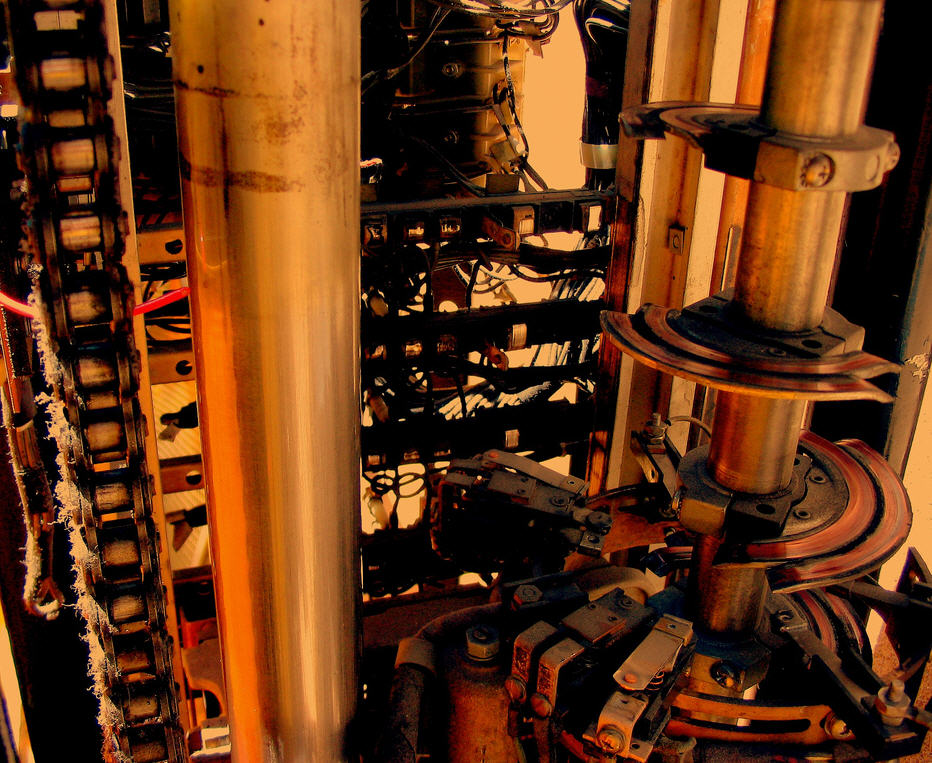

A tu zase svislá osa a otočné segmenty

Zajímavé výtahy

Také svislé horizontální kopírky

Zajímavé výtahy

Tato je zajímavá, nechápu co je pohyblivý segment, možná dolní přední část, zavěšená na svislém řetězu který ji zdvihá, jak jede kabina

Zajímavé výtahy

A zase svislé hřídele, takže otočné segmenty.


Je tedy vidět pár základních typů kopírek:

- Se svislou hřídelí, na níž se postupně otáčejí segmenty a pohybují v kontaktovém poli (každý otáčivý segment patří jednomu patru a zastavení v patru je dáno polohou - úhlem segmentu, který ovládne kontakty (vypne jízdu).

- Se svisle pojížděcím vozíkem na řetězech - lištou, přes svislé kontaktové pole všech pater, kdy poloha vozíku odpovídá poloze kabiny v šachtě a kontakty od jednotlivých pater jsou na kontaktovém poli postupně nad sebou.

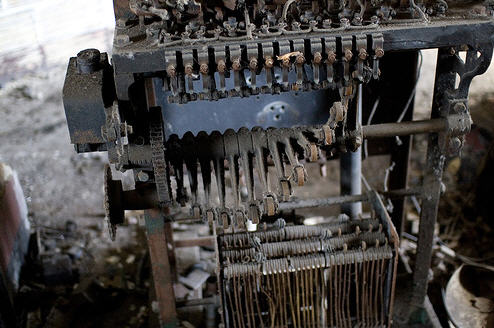

- Jiný typ, například vodorovná osa s otáčivými segmenty.

- Možná v případě další osy jde o časově předsunuté spínání pro dojíždění - ještě před zastavením, které ovládají segmenty vedlejší osy... Samozřejmě by to byla reálná varianta, nevím zda se tak dělala, ale někde je vidět otočných hřídelí více než jednu, tak mne napadlo, že je řešeno i dojíždění - zpomalení před patrem.


Pokud víte o výtahu, který je něčím zajímavý, který se likviduje, který se nepoužívá, který se bude měnit za nový, prosím dejte mi vědět,
stačí i SMS na můj 608 400 550 a rád Vám zavolám!
Rád bych si jej přišel alespoň nafotit.
