Releové výtahy:

Orlí ulice v Brně - strojovna staršího výtahu


Zase další kamarád vypůjčil klíče od strojovny v domě, kde má pronajatý byt a tak jsem mohl s ním navštívit i jejich starou strojovnu. Každý výtah, nebo strojovna, mívá nějakou svoji zvláštnost, jedinečnost. Tato byla zajímavá úkosem stropu a tím, jak byly stěny tmavé, asi se tu nikdy nemalovalo, a jak v centru města tahne okénkem prach, možná proto jsou stěny strojovny tak tmavé :-)



Tak se pojďte podívat taky!


Releové výtahy

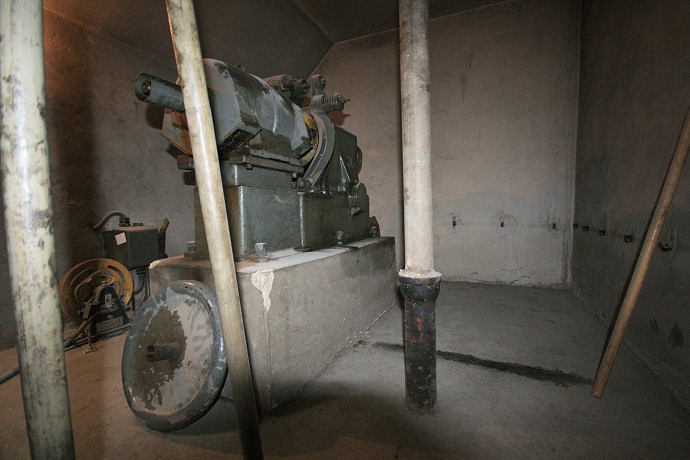

Pohled k původnímu stroji

Releové výtahy

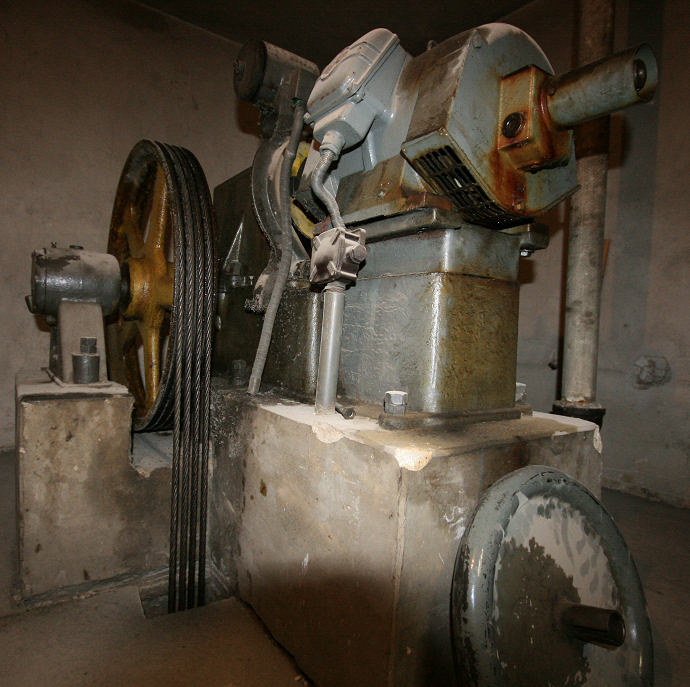

Pohled blíže k lanovému kotouči

Releové výtahy

Zvláštností je tu i ta roura těsně vedle stroje - svod z okapu ze střechy :-)

Releové výtahy

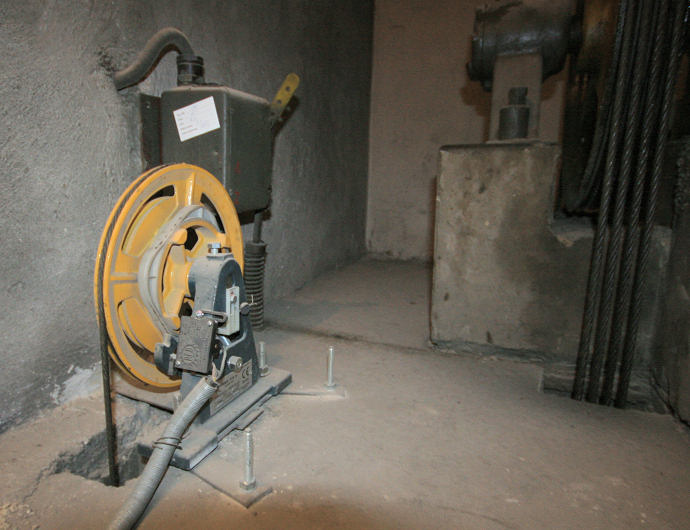

Kladka omezovače rychlosti - padající kabina by se díky lanku zakousla čelistmi do vodítek, ale taky zde ve strojovně by kladka svým mechanismem při větší rychlosti rozpojila koncák bezpečnostního obvodu a došlo by k zastavení stroje.

Releové výtahy

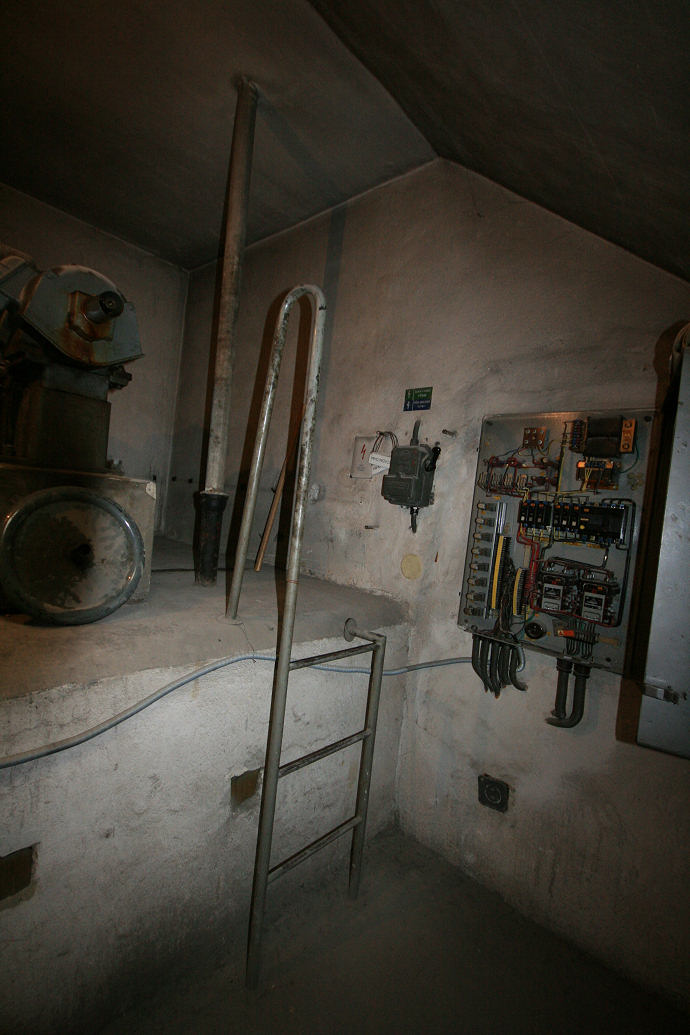

A jakýpak tu je rozvaděč?

Releové výtahy

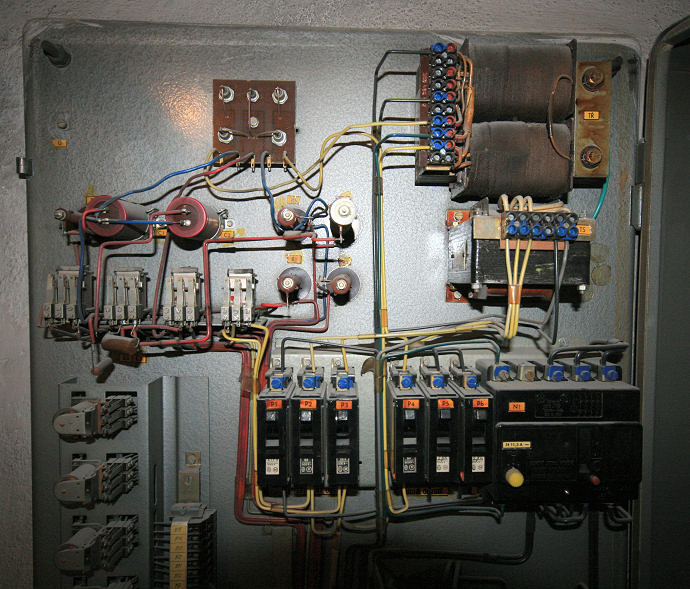

Napájení a jističe a usměrnění proudu pro řídící obvody - pěkně tu mají modře zakáplé šroubky, aby se nepovolovaly :-)

Releové výtahy

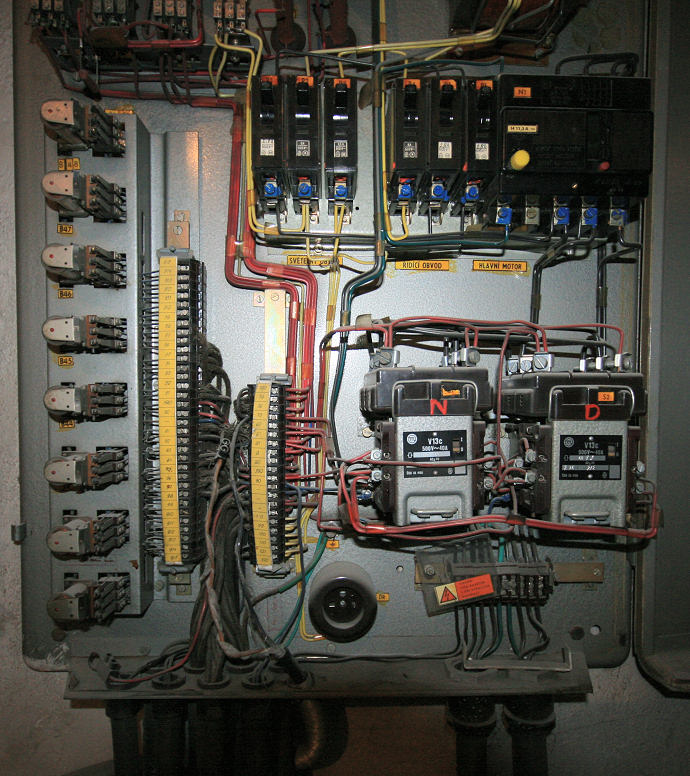

Vlevo stará patrová vložka - relé a v pravo směrové stykače pro motor

Releové výtahy

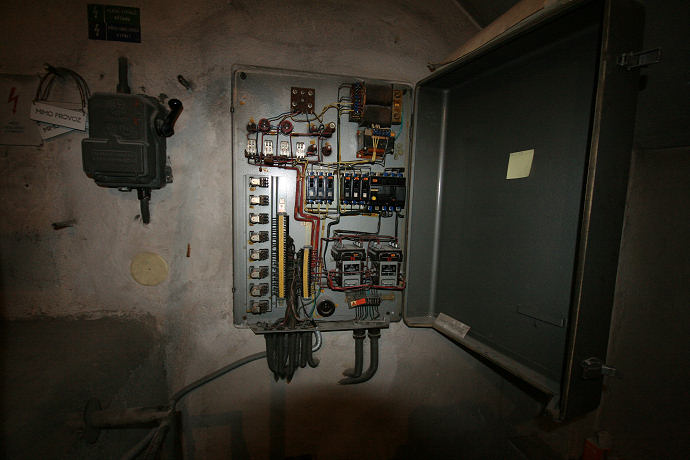

Celkovější pohled

Releové výtahy

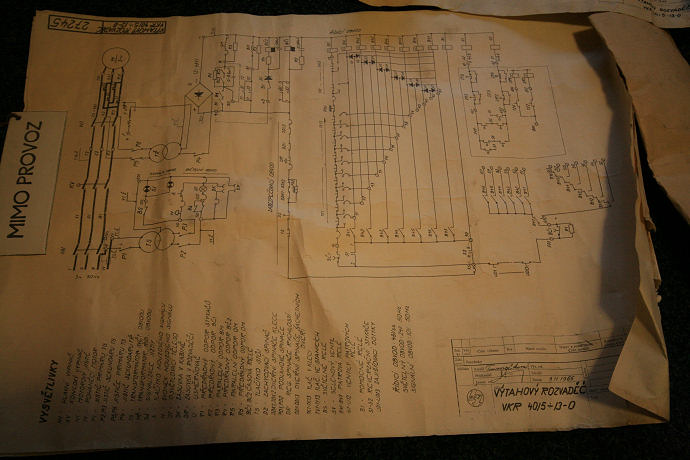

Schema zdejšího řídícího obvodu (patrová logika zde vychází z poloh patrových pák v šachtě)

Releové výtahy

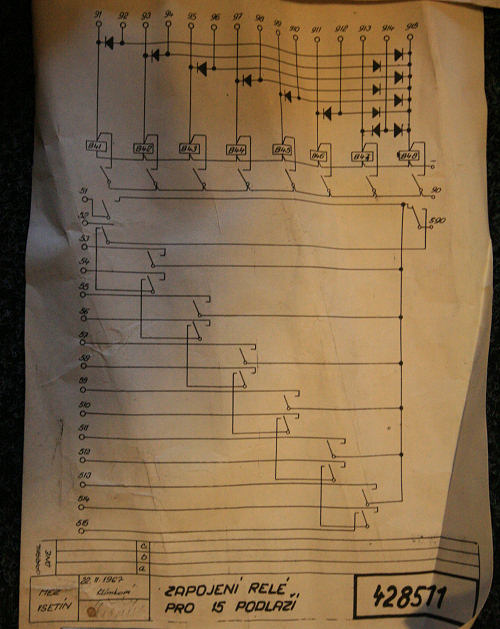

Schema zapojení pro 15 pater s menším počtem záznamových relé - využívá se zde diod, které svojí vlastností propouštět proud jen jedním směrem, slouží jako logické rozdělovače pro rozhodování o směru jízdy. Je to obdivuhodné a jednoduché a ušetří se na relátkách. Ono také pro 7 patrový dům stačily 4 patrové relé, díky zapojení s diodami.

Releové výtahy

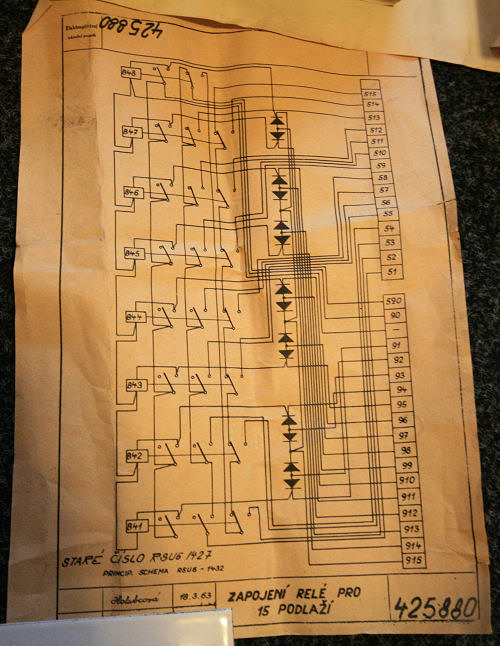

Ještě jinak pojatý nákres zapojení stejné věci. Ale v tomto rozvaděči vidíme větší počet patrových relé (každé obsluhuje své patro v domě) a tak jsou zde plánky o diodovém nadstavení množství pater zbytečné :-)


Tato původní strojovna s původním strojem i rozvaděčem má jednoznačně svoji patinu a své kouzlo. Takové strojovničky jsou na světě denně likvidovány určitě nejméně v desítkách, i více.... Přitom bezpečnostní obvody stále fungují, jinak by s neuzavřeným celým obvodem výtah nemohl ani se rozjet, a mechanické prvky se kontrolují a podle mne není tak zásadní důvod investovat tolik peněz do výměny celých výtahů. Třetina by ještě mohla sloužit dobře i 10 let. Vidím to v prvé řadě jako byznys od evropské unie.
