Následné fotky poslal Tomáš Ryba, já je pak jen upravil a udělal výřezy a detaily.
"Zdravím, posílám vám foto řetězového výtahu, který můžeme najít téměř v každé školní jídelně. Strojovna může být umístěná tak jako na fotografii za výtahovou šachtou ve druhém patře (tato stavební soustava školních jídelen má ještě jeden 100kg výtah hned vedle přes schodiště) nebo na konzolích nad dveřmi výtahu na chodbě v jednom z pater. Výjimku pak tvoří umístění na konzolích za šachtou přímo v prostoru kuchyně."
Několik záběrů:
.

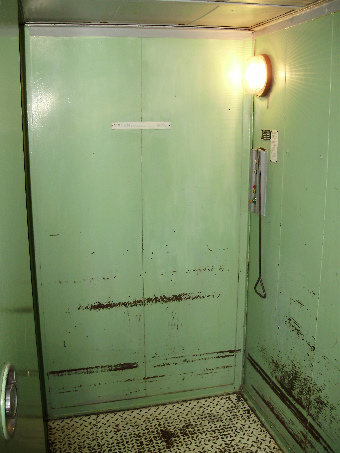

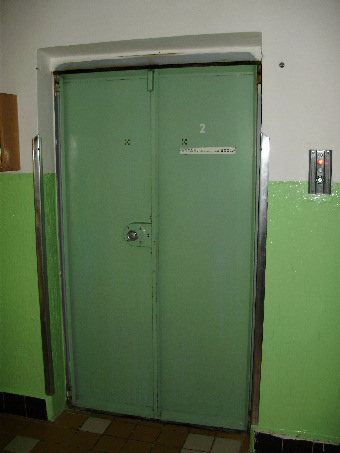

Nákladní plechový výtah, kabina
Masivní hliníkové tablo dělala Transporta Břeclav

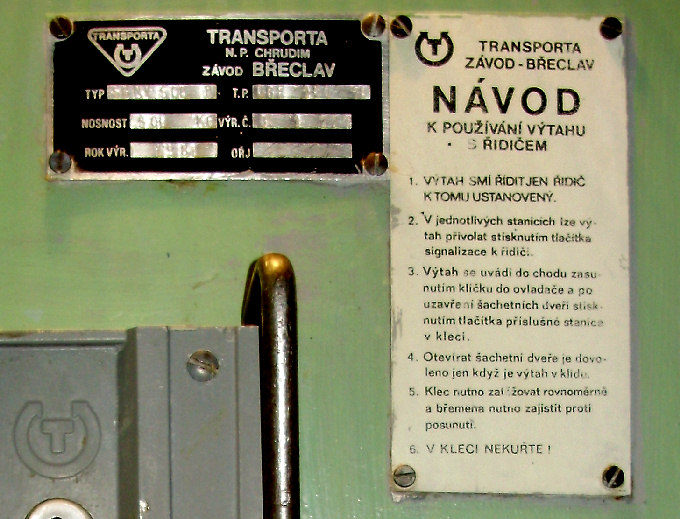

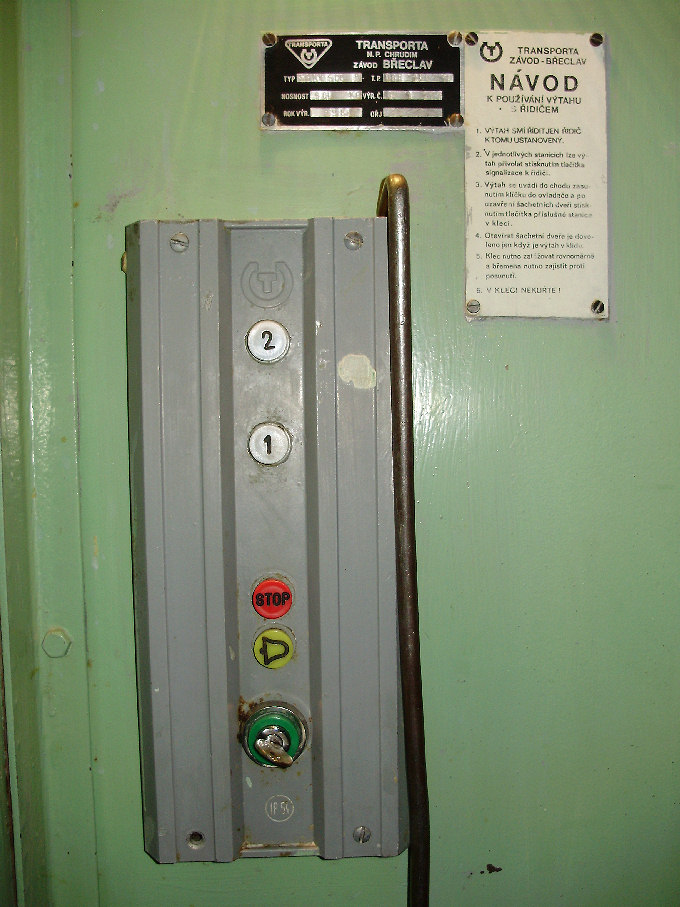

Detail smaltované cedulky - návodu pro nákladní výtah

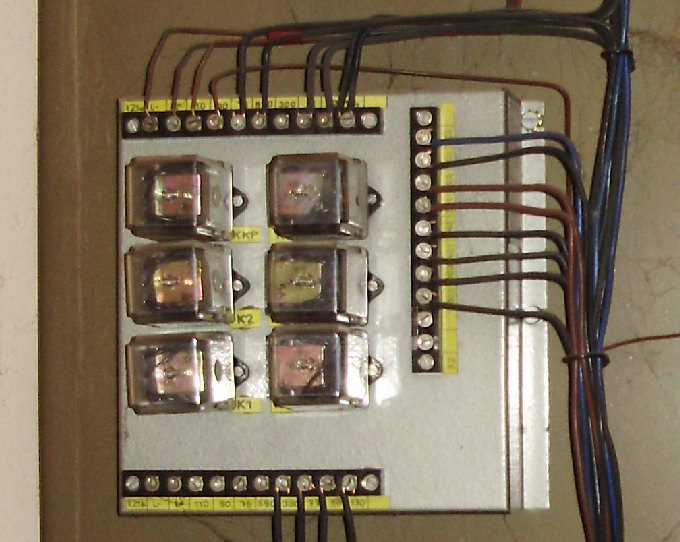

Releový rozvaděč - vlevo silová a patrová vložka
Detail patrové vložky staršího typu

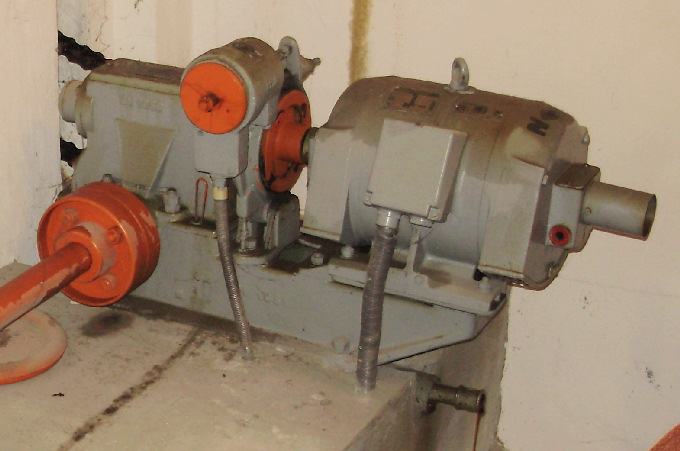

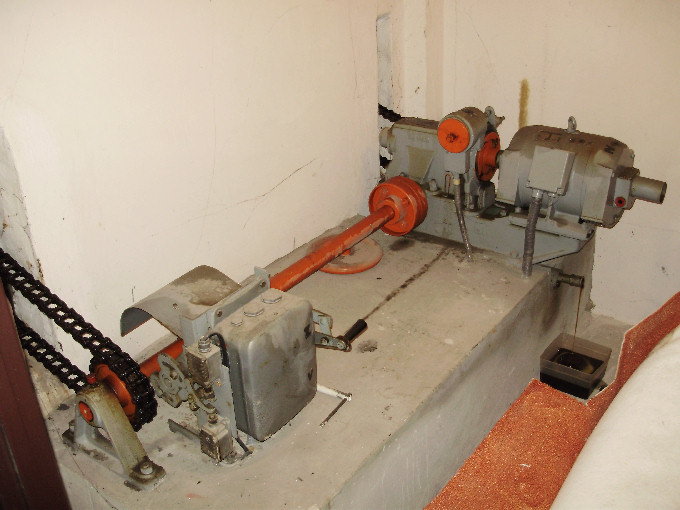

Výtahový stroj s řetězovým pohonem je umístěn vedle šachty.
Z převodovky je hřídel rozdělena další (oranžovou) spojkou.
Líbí se mi, jak teče olej z převodovky do kádinky na zemi...
A ten oranžový plyšový koberec okolo :-)
Z prava:motor, brzda, převodovka

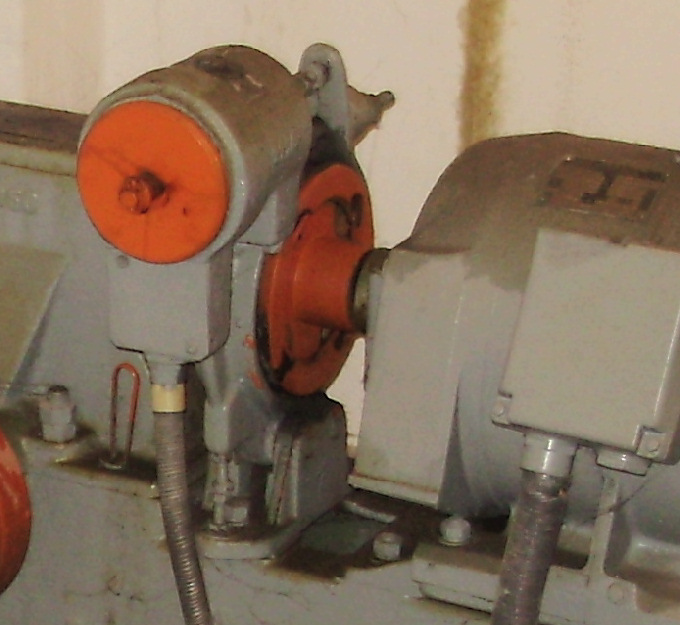

Detail brzdy, kotouče, horní válec je elektromagnet,
kterým se mechanicky rozevřou čelisti, svírající brzdný kotouč
Mechanizmus KVZ

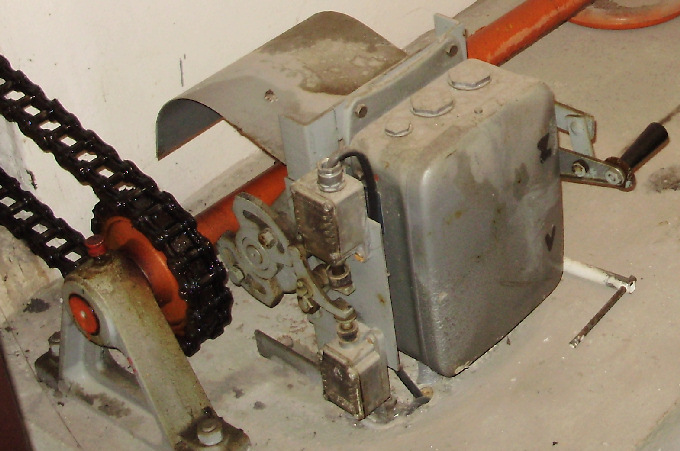

Mechanizmus označený jako KVZ; ty dvě vačky ovládající dva spínače slouží
pro provozní zastavování v patrech. Koncový vypínač je ta černá páka a je ovládán vačkami, které
na koncák najedou později než při provozním zastavení až při dalším pohybu kabiny - přejetí patra.
Omezovač rychlosti řetězové výtahy nemají, jen zachycovače ovládané přetržením řetězu pod kabinou.

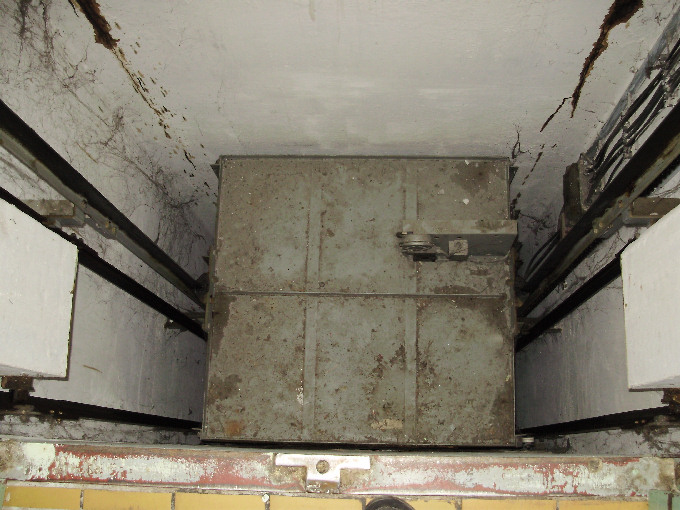

Pohled do šachty na strop kabiny

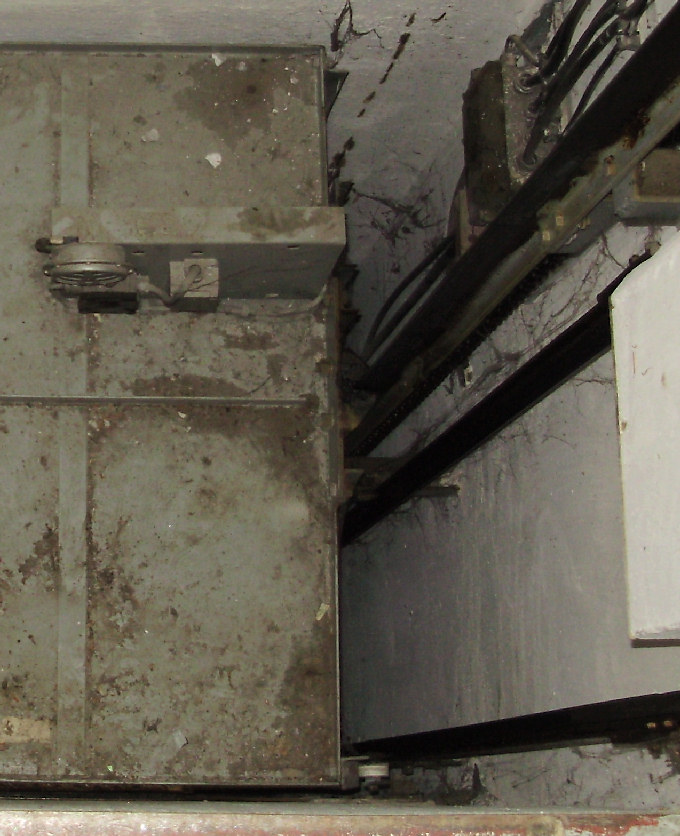

Detail stropu - na nákladní kabině je umístěn klakson :-)

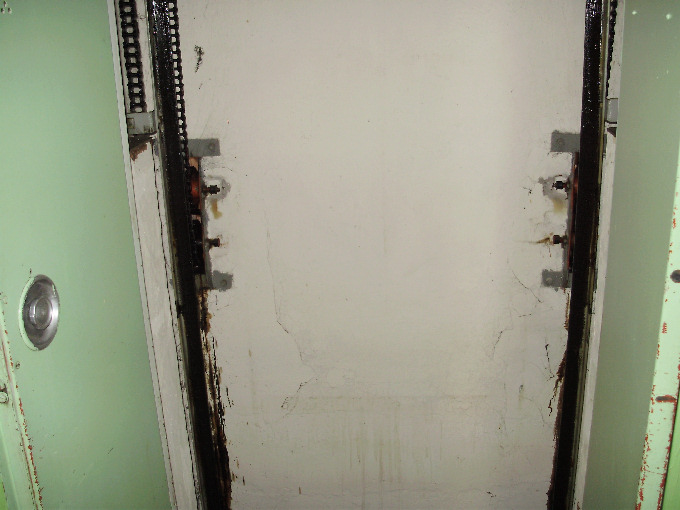

Pohled do šachty na vodící kolejnice
Detail - za vodící kolejnicí jsou vedeny řetězy ke stroji za zdí šachty.

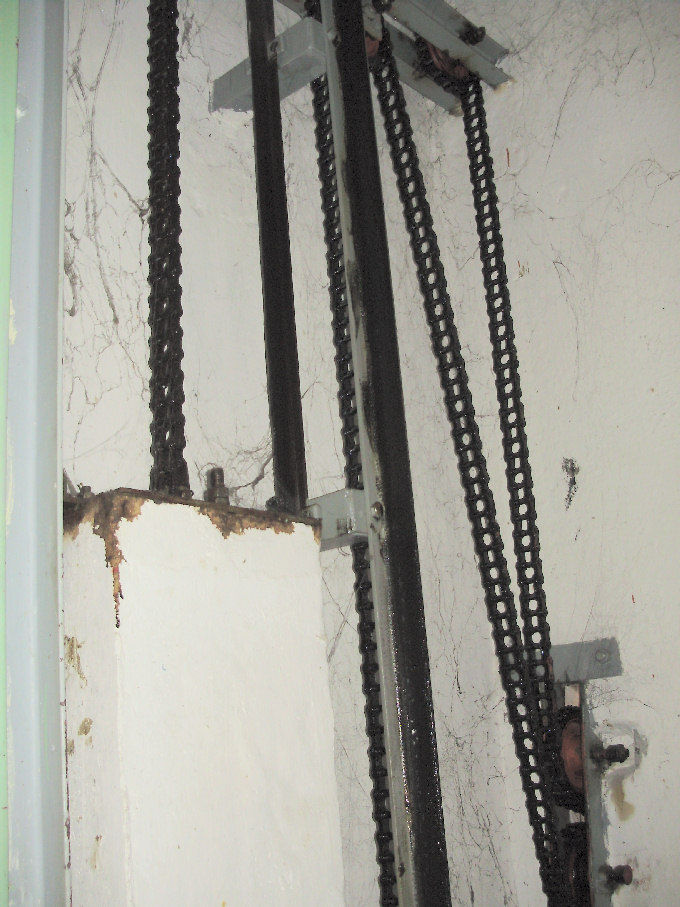

Na řetezech je zavěšeno i boční protizávaží. Vpravo prochází řetězy zdí k výtahovému stroji.

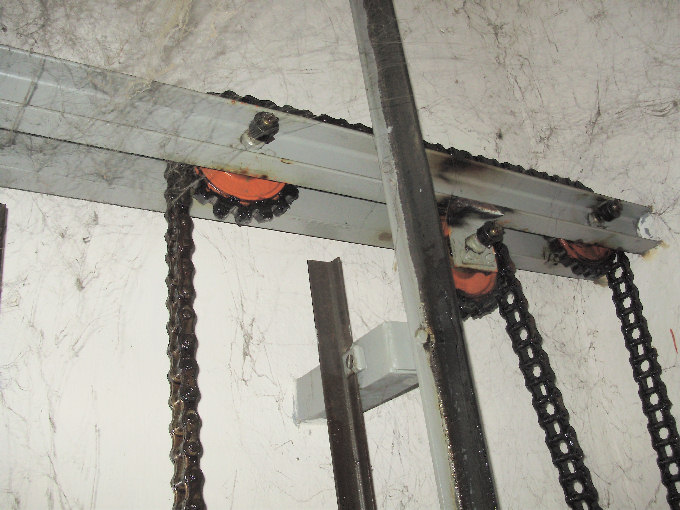

Řetězové kladky převádí řetěz od protizávaží přes ozubené kolo
výtahového stroje vně šachty z boku (není zde vidět)
a řetěz dále pokračuje až ke kabině. Pavoukům se tu taky líbí :-)

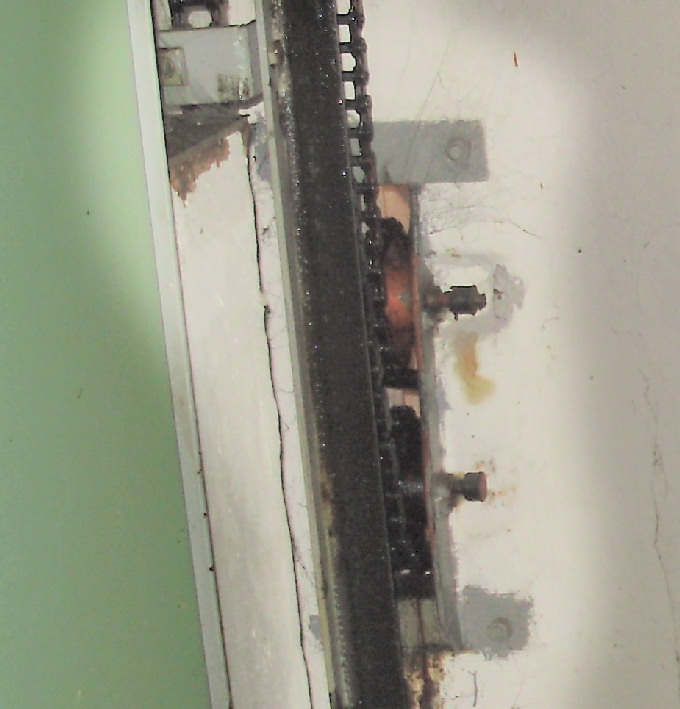

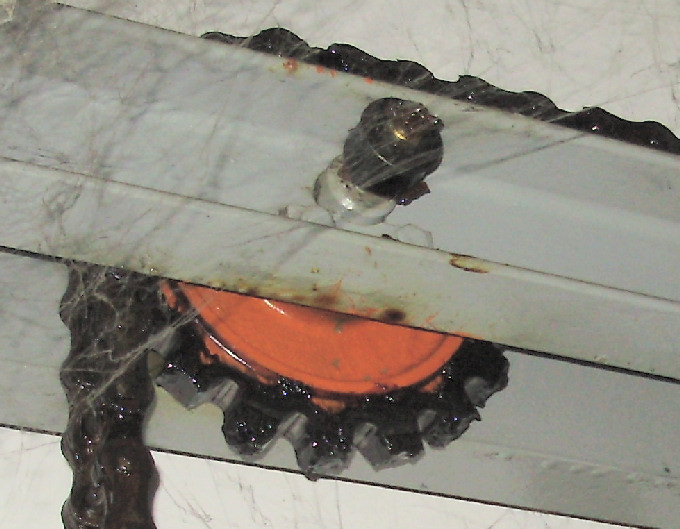

Detail kola kladky pro řetěz, vedoucí dolu k protizávaží
