Stavební výtahy


Stavební výtahy mají robustnější konstrukci odpovídající užitnému zatížení a způsobu provozu. Jsou odolnější pro venkovní podmínky. Mají jiný způsob jištění, jiný pohon - často přímo v kabině. Motor, spojka, šneková převodovka, brzda a malá ozubená kola, přímo zabírající do zubaté průvodnice podobně jako ozubnicové vláčky šplhající do strmějšího svahu.

Stavebních výtahů je samozřejmě několik druhů. Pro stavbu rodinného domu se používá ještě jednodušší pohon a způsob, tzv. kočka - motor s navijákem je nad "šachtou" zdvihací plošiny a přímo navíjí lano, přitahující nebo spouštějící plošinu. Nejjednodušší stavební výtahy samozřejmě nemají patrové pákové spínače, pokud jde o pouhá dvě patra (dolní a horní), může se využívat zrovna koncových spínačů, které při dojezdu plošiny vypnou daný směrový stykač, případně se chod motoru jenom ovládá zodpovědně ručně.


Ukázka náhodně vyfocených stavebních výtahů:

výtahy stavební

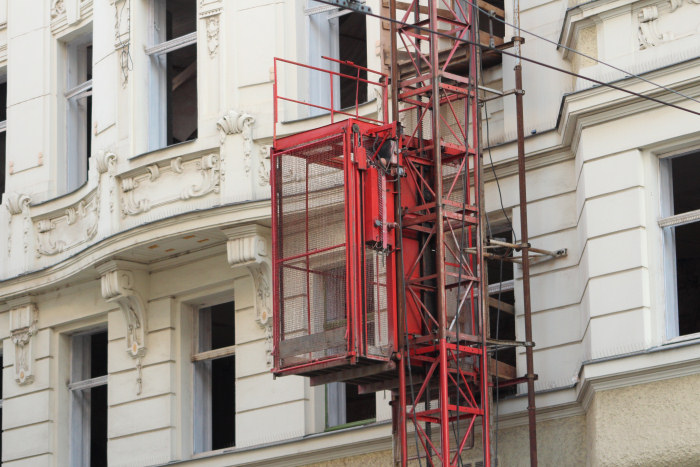

Orlí ulice

výtahy stavební

výtahy stavební

výtahy stavební

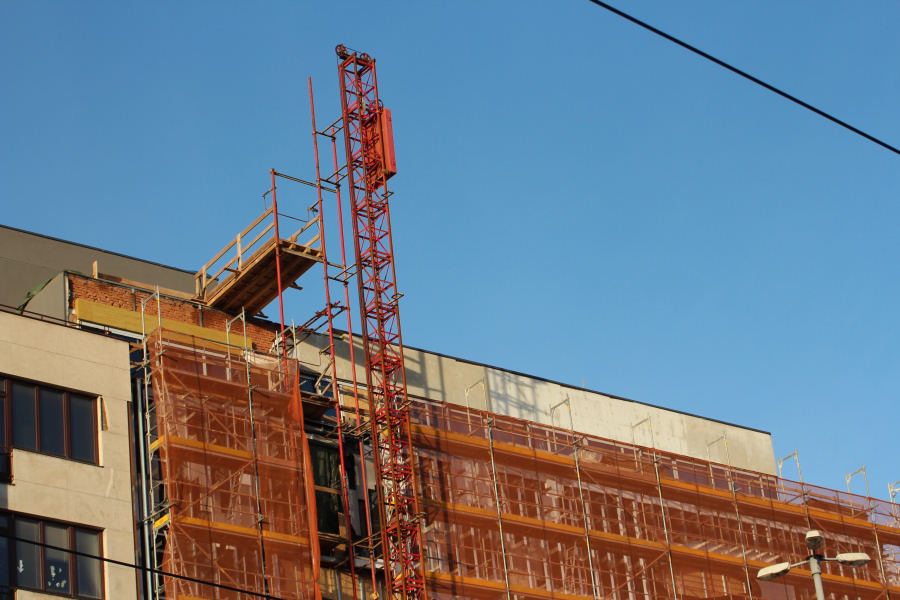

Hlavní nádraží, stavba nového OC Letmo, jaro 2013

výtahy stavební

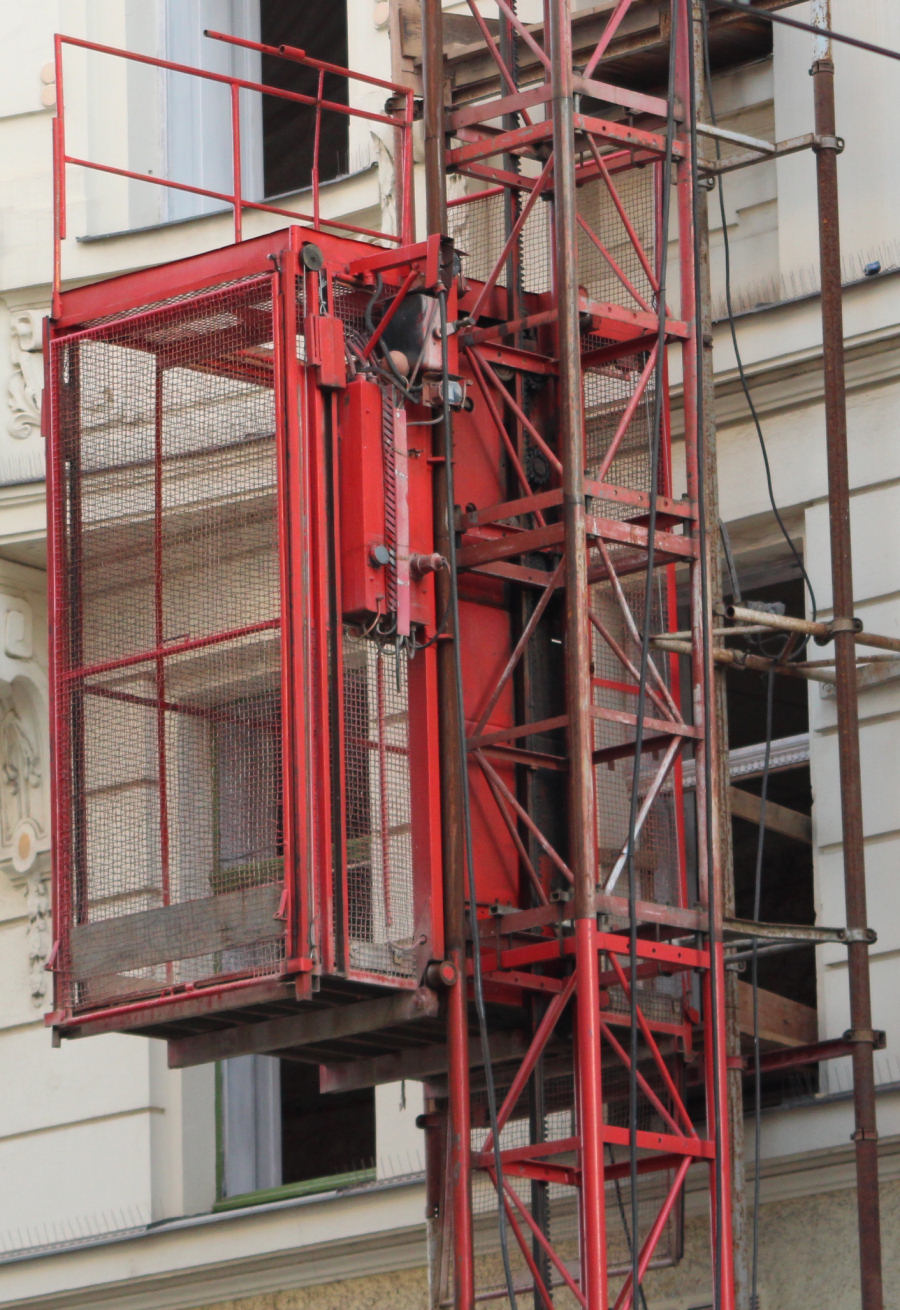

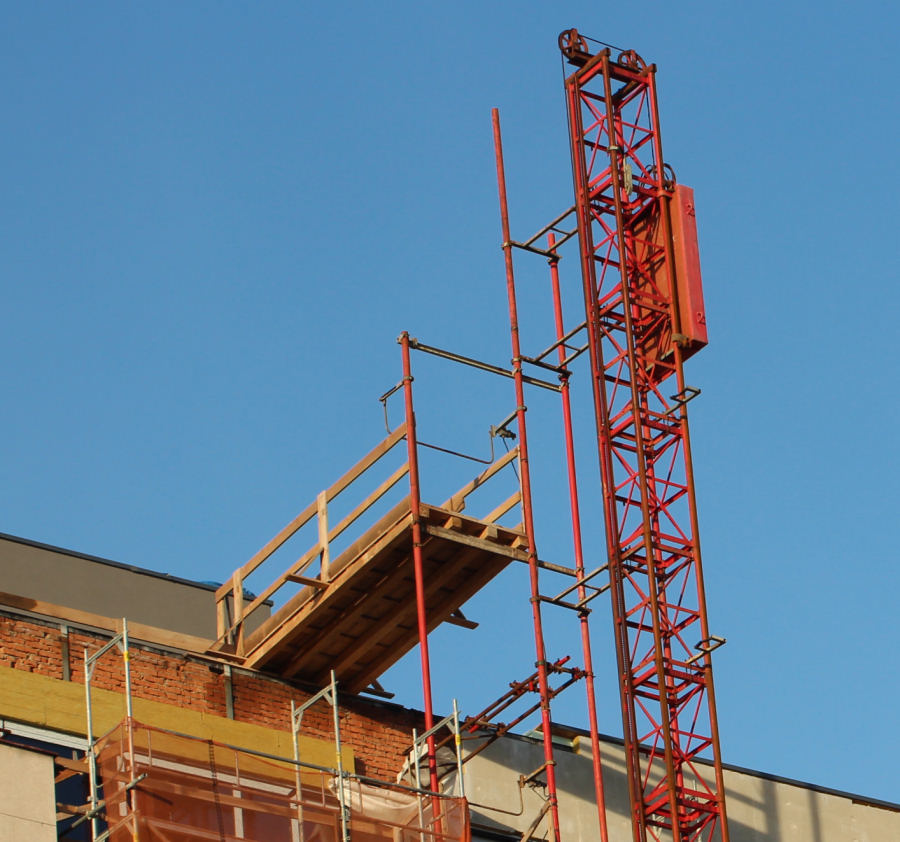

Detail horní části, protizávaží a v patrech jsou ochranné tyče v poloze "zavřeno - jízda"

výtahy stavební

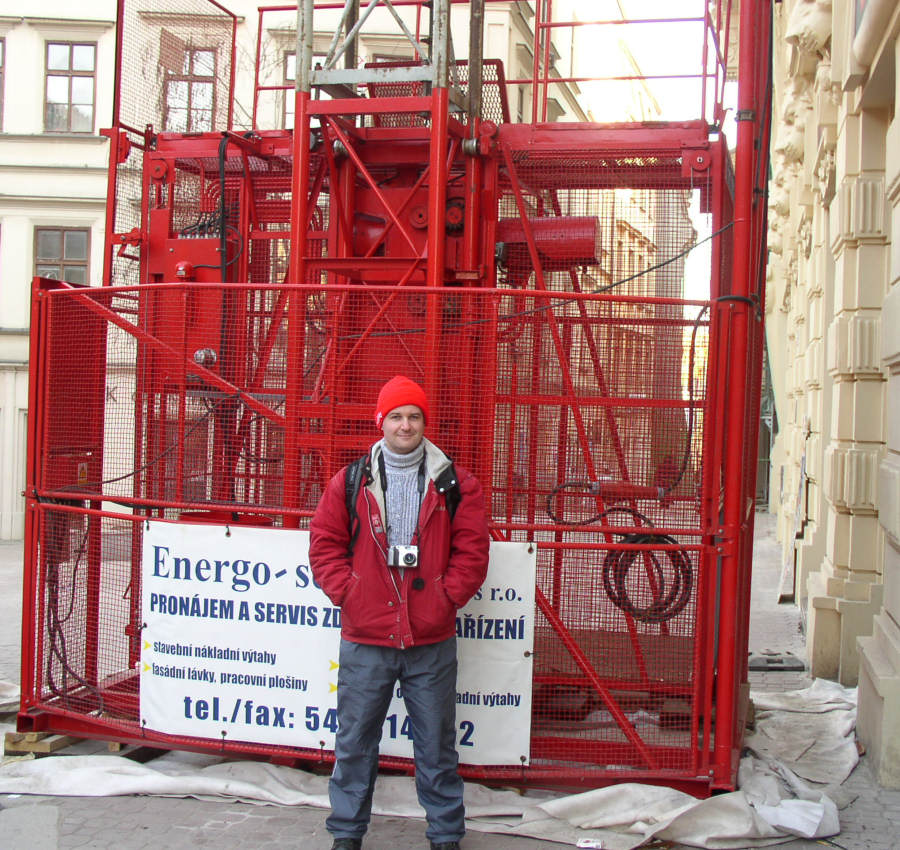

Starší záběr, stojím u výtahu na Starobrněnské ulici

výtahy stavební

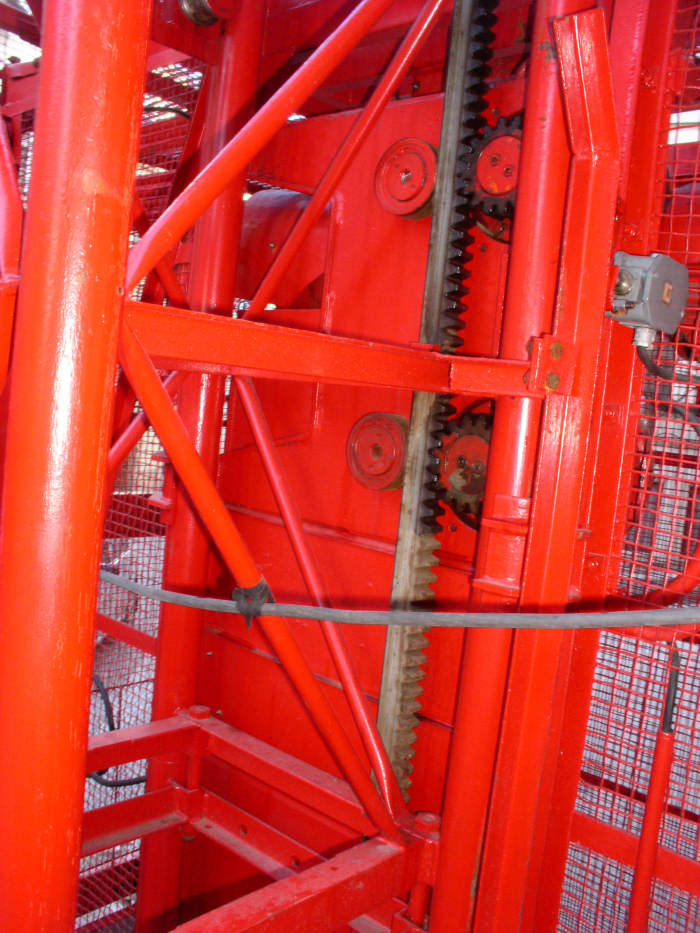

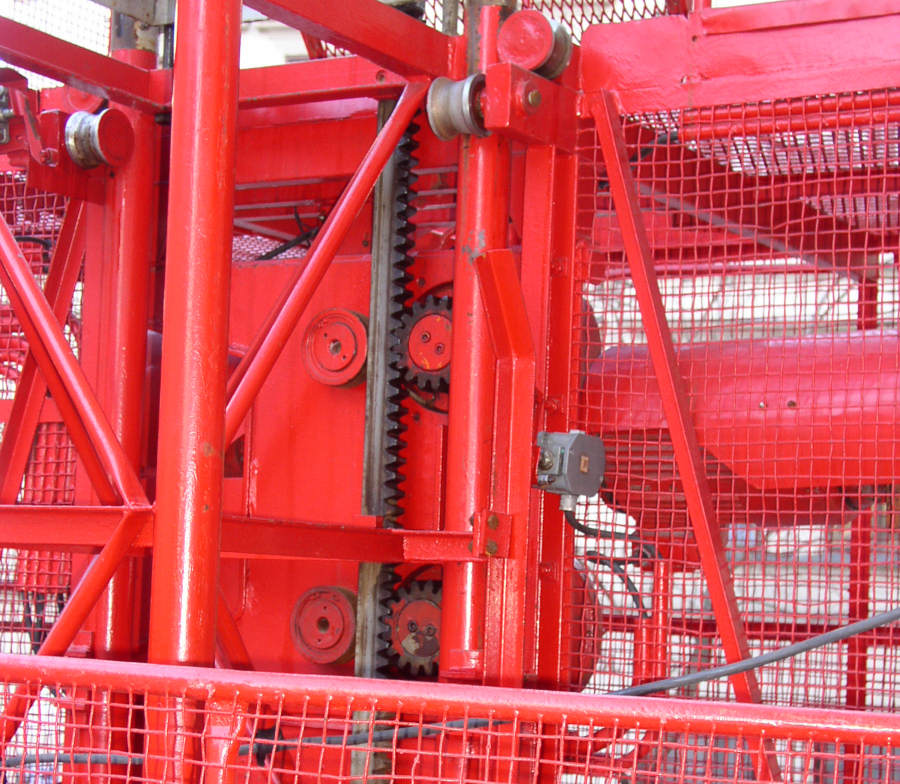

Detail na pohon, poháněcí ozubená kolečka zabírají do ozubnicového vodítka klece

výtahy stavební

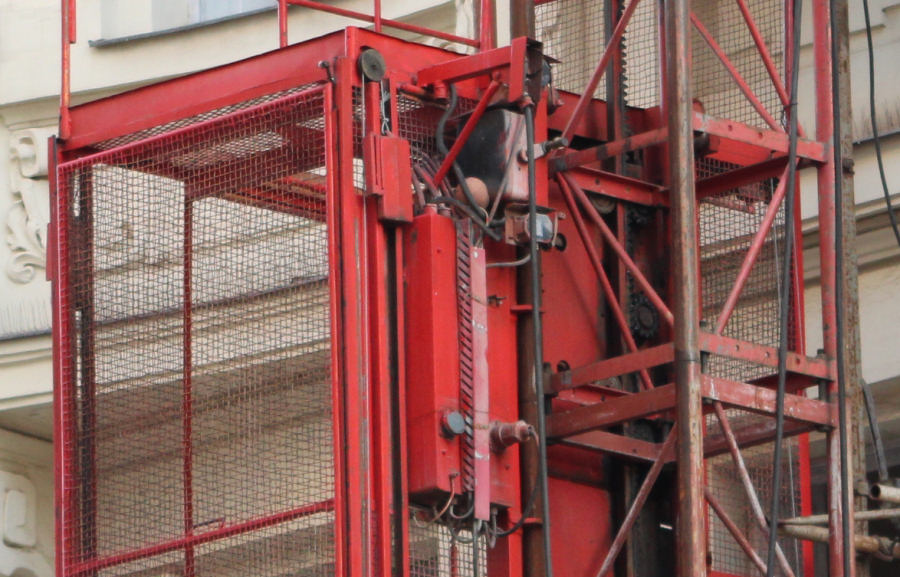

Ještě jiný detail

výtahy stavební

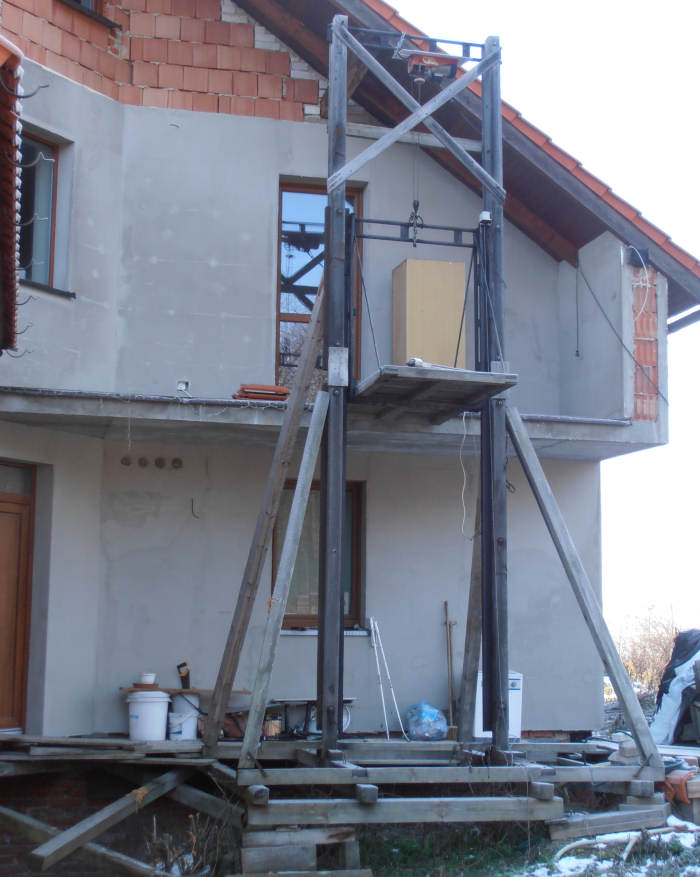

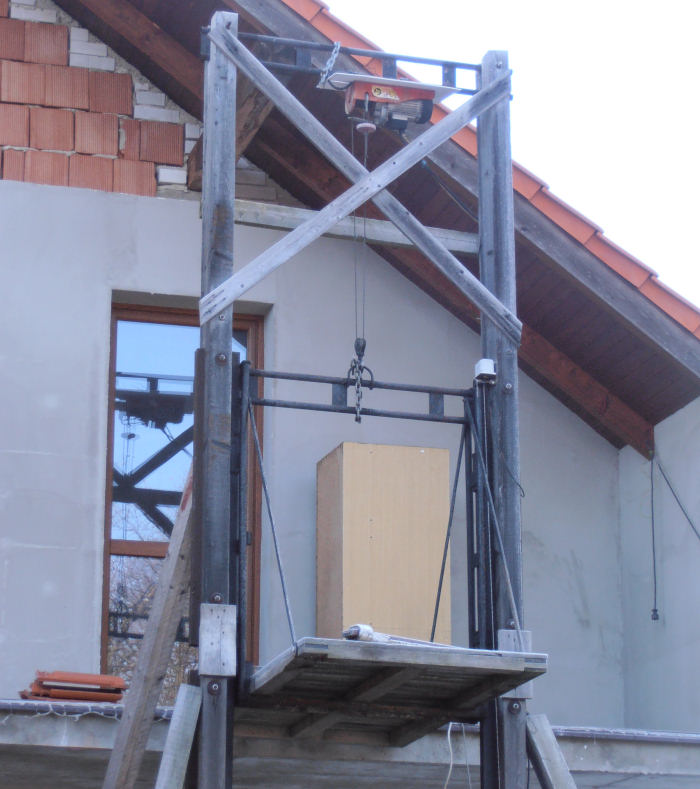

Při stavbě RD stačí jednoduchý pohon pomocí zavěšené "kočky" která navíjí tažné lano

výtahy stavební

výtahy stavební

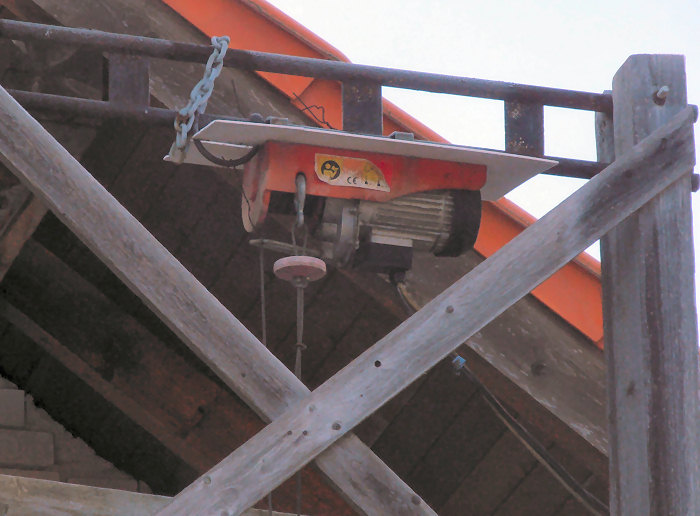

Úplný detail pohonu - "kočky"
