Jídelní výtahy:

Jídelní výtah ve školce


Následné fotky poslal Tomáš Ryba, já je pak jen upravil a udělal výřezy a detaily.

"Zdravím, jestli to dáte na web s mým jménem nebo anonymně, to je jedno.

- Posílám vám fotky výtahové klasiky ze školky, bohužel kvůli nedostatku místa a času nejsou moc dobré, takže je na vašem uvážení jestli je dáte na web. Toto je výtah v klasické školce (tři dvojpatrové pavilony, spojovací prosklená chodba a kuchyň s prádelnou a kancelářemi), které byly stavěny na panelákových sídlištích. Ve školkách starší zástavby bývá výtah 50kg někdy se strojovnou na půdě. V novějších školkách bývá výtah s dveřmi s novějším zajišťovacím systémem kde v jedné" krabičce" je zároveň kontakt na rozpojení obvodu při otevření dveří a druhý kontakt umožňuje buď zastavení výtahu ve stanici, nebo signalizaci "výtah ve stanici". Na kabinu nevede vlečný kabel, protože hlídač lan je přímo u navíjecího bubnu."




Několik záběrů:


Jídelní výtahy - web www.starevytahy.cz

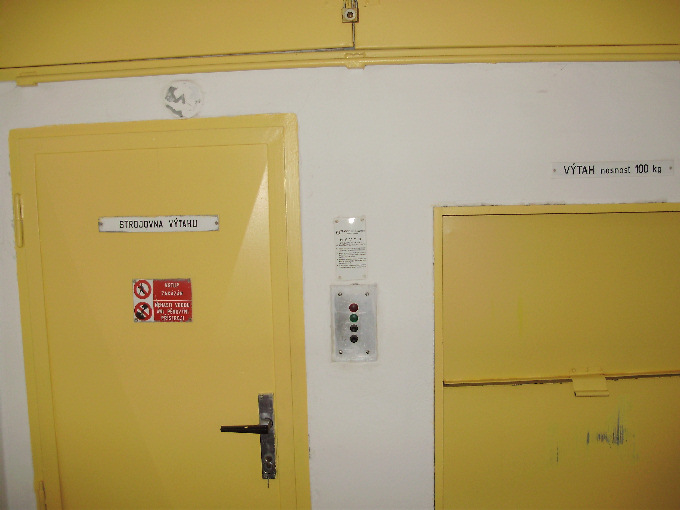

Jídelní výtah, vlevo hned dveře do strojovny

Jídelní výtahy - web www.starevytahy.cz

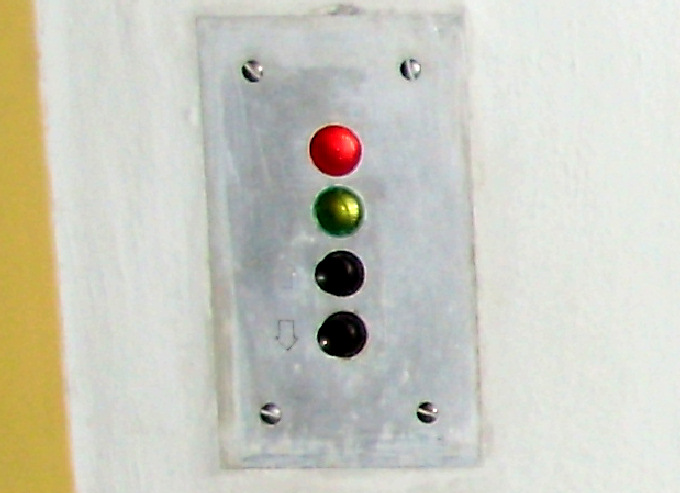

Ovládací staré tablo s červenou a také zelenou signálkou bývalo vidět jen u jídelních výtahů...
Tlačítko s šipkou "dolů" kabinu odešle do dolního patra.

Jídelní výtahy - web www.starevytahy.cz

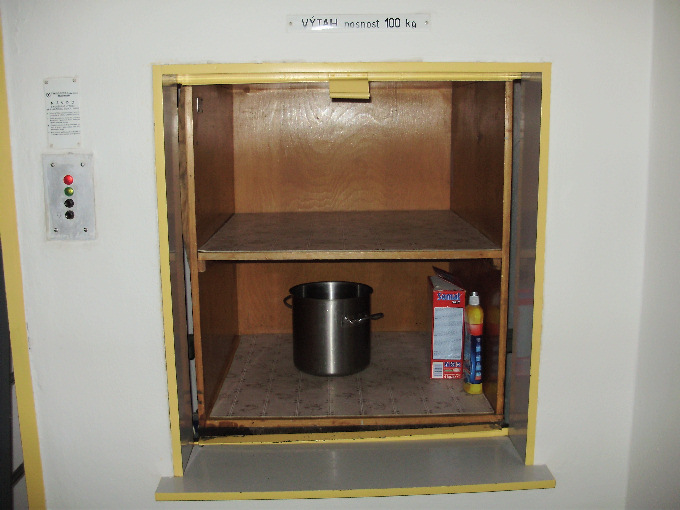

Kabinka s nosností 100 kg, dveře se rozevíraly
nahoru a dolu kvůli využití prostoru užší šachty, která
nedovoluje odsouvání dveří do bočních stran.

Jídelní výtahy - web www.starevytahy.cz

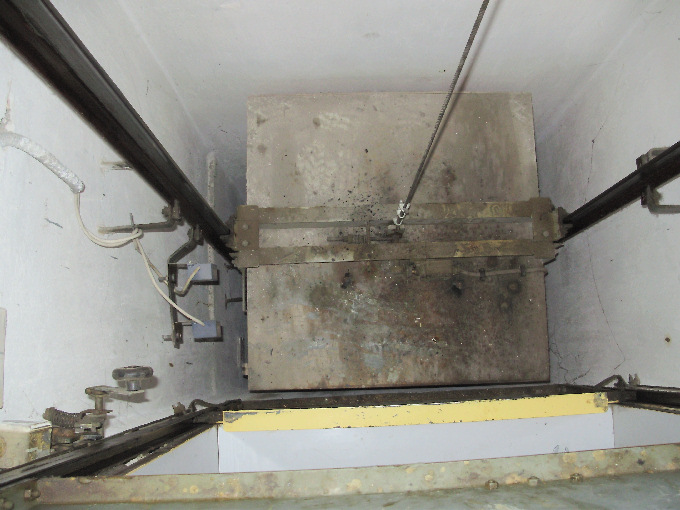

Pohled do šachty, vlevo jsou vidět magnetické snímače
v podobě šedivých krabiček u vodící kolejnice, a také
pákový mechanismus pro mechanické odblokování otevírání dveří - posuvných bariér.

Jídelní výtahy - web www.starevytahy.cz

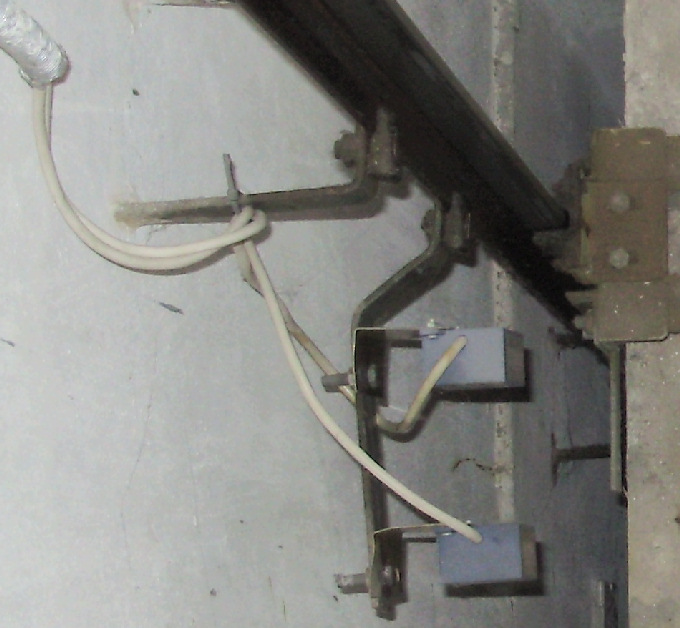

Detail na magnetické snímače - šedivé krabičky.
Pokud mezi ně najede vyčnívající magnetická clonka připevněná ke kabině (není zde vidět),
magnetické snímače pošlou tento impulz do rozvaděče a dojde k zastavení.
Magnetické snímače fungují podle typu vnitřního spínače,
při přítomné clonce jako - obvod rozpojující, nebo spojující.

Jídelní výtahy - web www.starevytahy.cz

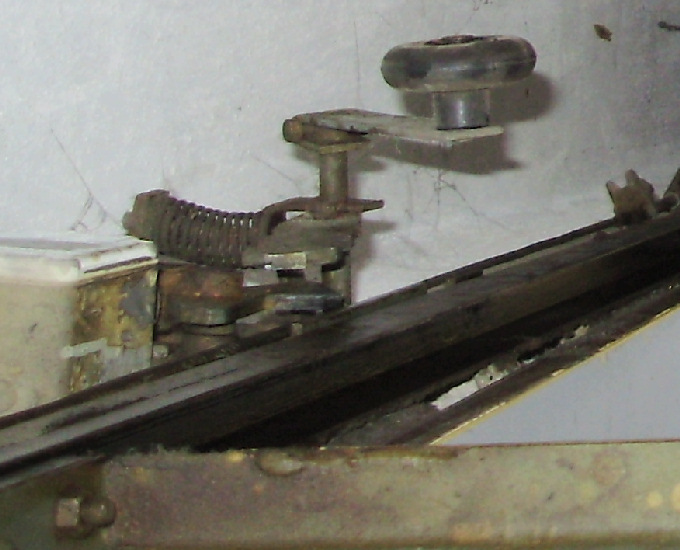

Ze stejné fotky výřez - detail na pákový mechanizmus pro odblok otvírání.
Je vidět trochu i lanko, které patří vzájemnému posuvu dvou bariér (otvírání - zavírání).

Jídelní výtahy - web www.starevytahy.cz

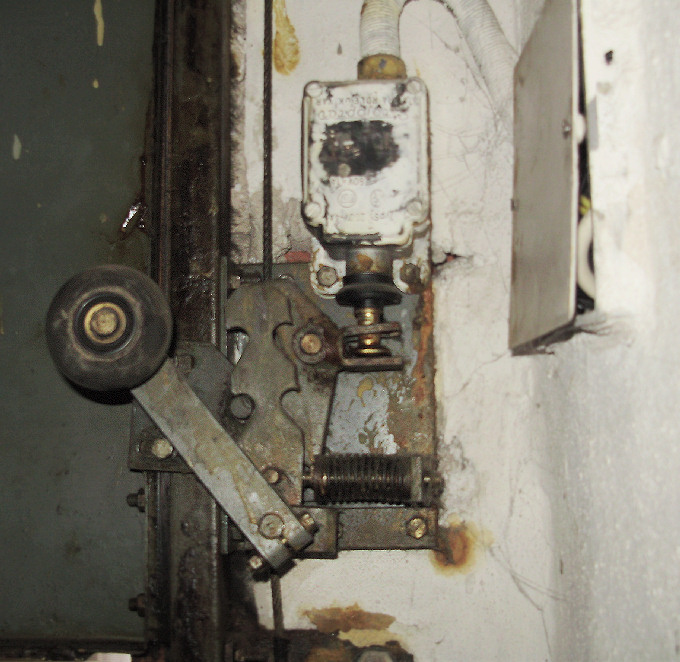

Kolmý pohled na popsaný mechanizmus.

Jídelní výtahy - web www.starevytahy.cz

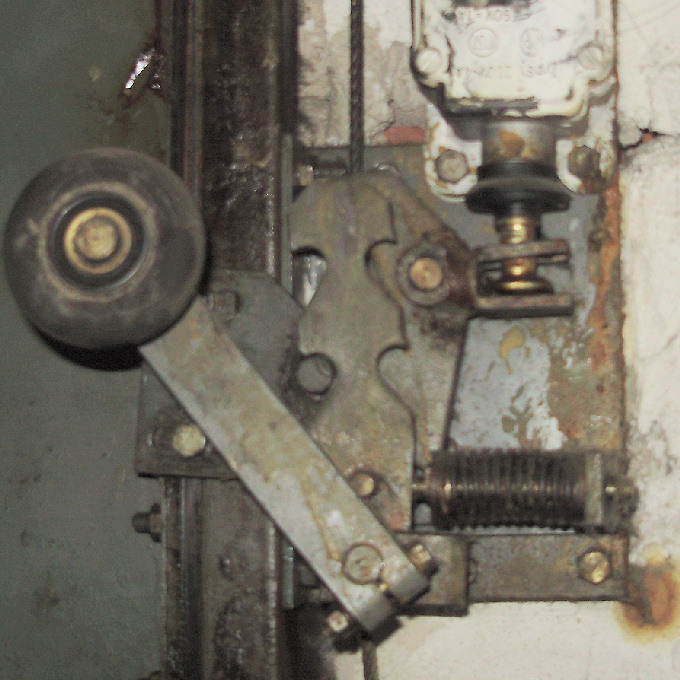

Detail mechanismu pro odjištění dveří - posuvných bariér.

Jídelní výtahy - web www.starevytahy.cz

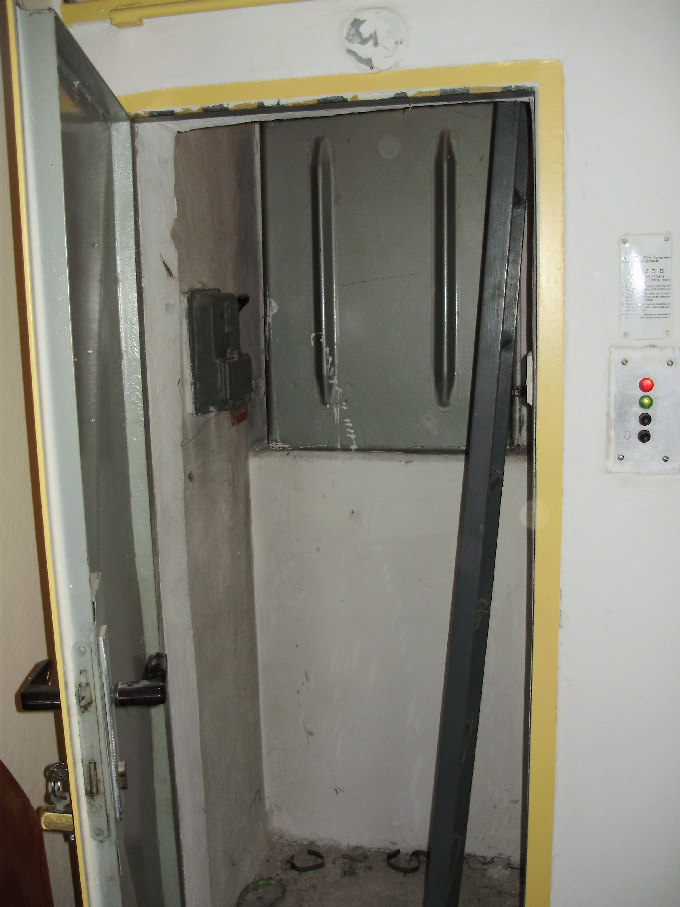

Vstupme do strojovny...
Vlevo je vidět hlavní vypínač pákový, vzadu pak plechový rozvaděč,
vpravo žebřík ke stroji umístěnému nahoře nad šachtou.

Jídelní výtahy - web www.starevytahy.cz

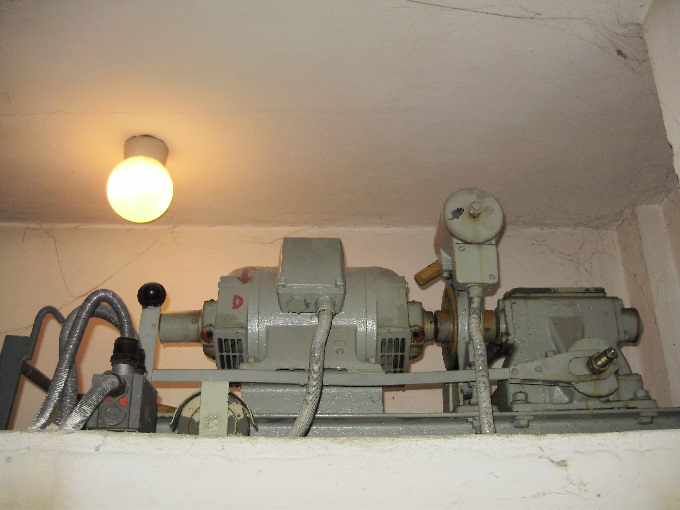

Výtahový stroj je umístěn u stropu kvůli šachtě,
jejíž horní patro je ještě v úrovni strojovny.
S místem se holt bojovalo v domech často,
pro funkci výtahu to tak stačí, pro servis a opravy stroje už je to horší...

Jídelní výtahy - web www.starevytahy.cz

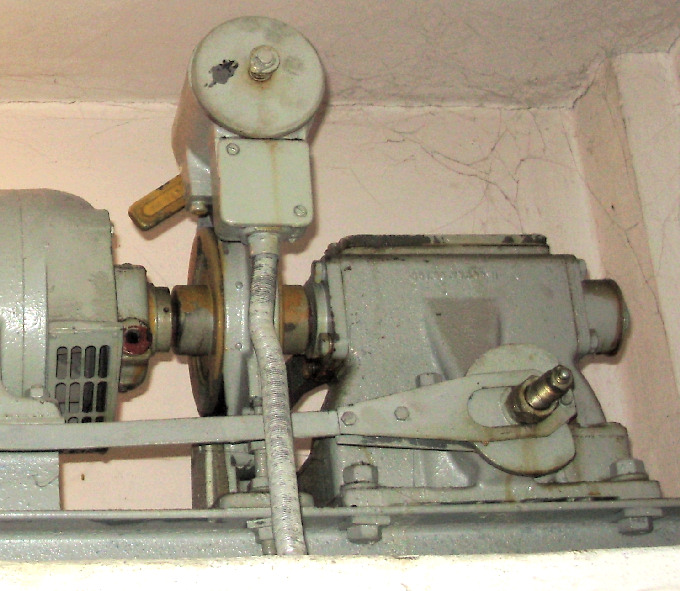

Detail brzdy mezi motorem a převodovkou která je vpravo,
dole vede vodorovně táhlo, mechanismus koncového spínače.

Jídelní výtahy - web www.starevytahy.cz

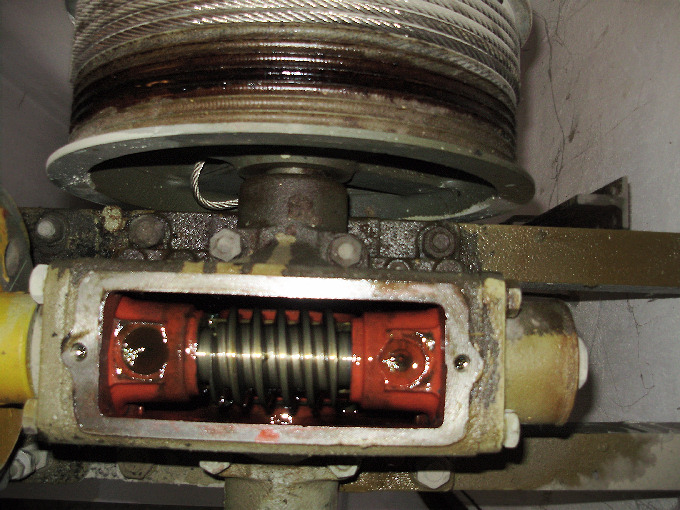

Pohled do otevřené šnekové převodovky.
Šnek ve vodorovné ose spojené spojkou s motorem se točí rychleji,
a pod šnekem je (není vidět) šikmozubé velké kolo,
kterým otáčí rychle se točící šnek. To pak otáčí s
hřídelí s lanovým bubnem.



Díky moc za zaslané fotky.

Prosím i další výtaháře nebo nadšence, o detailní fotografie starších výtahů, které zanikají bohužel rychleji, než bývá možnost je nafotit. Podle přání fotky rád uvedu s Vaším jménem, nebo anonymně.

Tento web je snad jediný, který se starším výtahům v Česko-Slovensku věnuje. Jsem amatér nadšenec, ne výtahář povoláním... Díky opatřením EU staré dobré releové výtahy nenávratně mizí. To, co šlo dříve snadno opravit, jak se říká, šroubovákem a kleštěma, dnes pomalu neopravíte bez počítače. Podobně, jako v autech. Myslím si, že alespoň pro pěkné vzpomínky, i pro zajímavost stojí za to, staré releové výtahy alespoň takto dokumentovat, dokud ještě nějaké existují!
