Nákladní řetězové výtahy:

Čtenář zaslal foto dvou výtahů z Brna - Medlánek


Následné fotky poslal čtenář z Brna, já je pak jen upravil a udělal výřezy. Některá místa bývají při běžném focení a zvláště focení bez blesku nebo mobilem, ve stínu, a velmi temná. Proto používám speciální úpravy fotek, aby vylezla každá část stroje, rozvaděče... někdy se tím však zvýrazní i každá nečistota, nerovnost povrchu, a tak se to pak snažím balancovat nejen nejvhodnějším nastavením efektu zesvětlení, prokreslení, "oživení" nebo nasycení, ale pak i vybalancovat s fotkou původní, aby nebyl efekt přehnaný, až nepřirozený. Snad se mi to celkem daří.

Jako téměř všude u výtahů, i u těchto v Medlánkách, se projevuje mnohaletá zašlost, přítomnost prachu a nečistot, které se přecejen postupně dostanou i do releového rozvaděče, prostě typická "patina" výtahů, mastnota, špína, proto se i výtahářskému řemeslu hojně přezdívalo "černé řemeslo". Platí to pak doslovně, jak při montáži výtahů, pak i při jeho servisu a hlavně opravách nebo výměnách některých opotřebovaných nebo vadných součástí.




Několik záběrů:


Nákladní výtahy - web www.starevytahy.cz

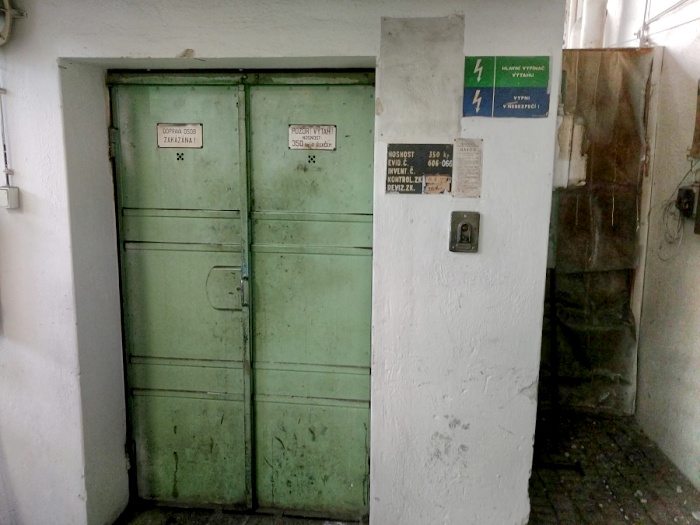

Železné dveře nákladního výtahu v hale Medlánky

Nákladní výtahy - web www.starevytahy.cz

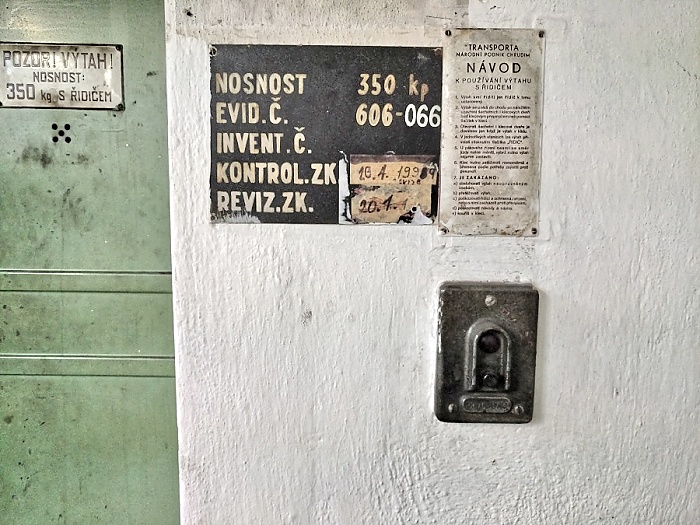

Detail cedulí výtahu

Nákladní výtahy - web www.starevytahy.cz

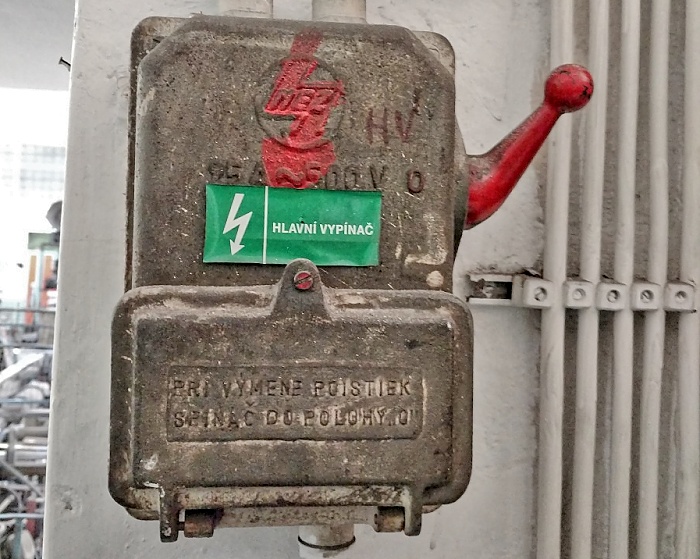

Hlavní vypínač výtahu

Nákladní výtahy - web www.starevytahy.cz

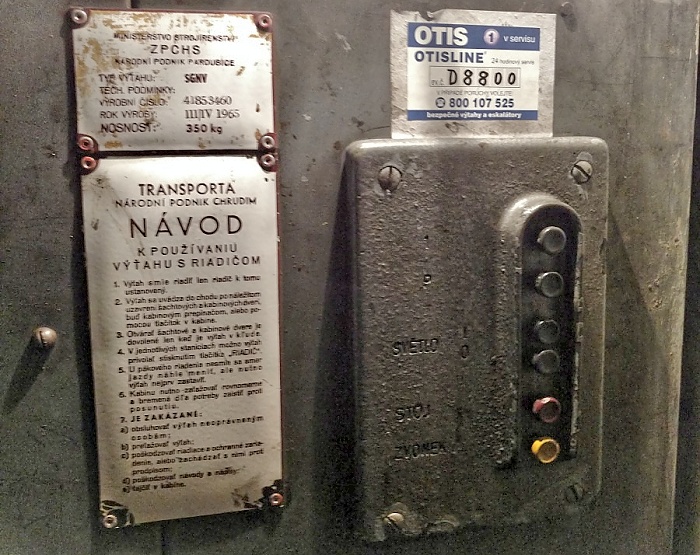

Typické litinové ovládací tablo s chráněnými tlačítky

Nákladní výtahy - web www.starevytahy.cz

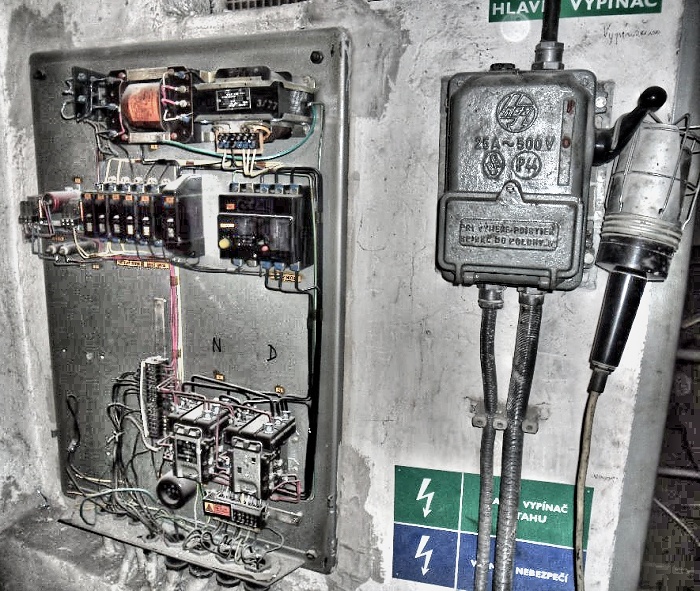

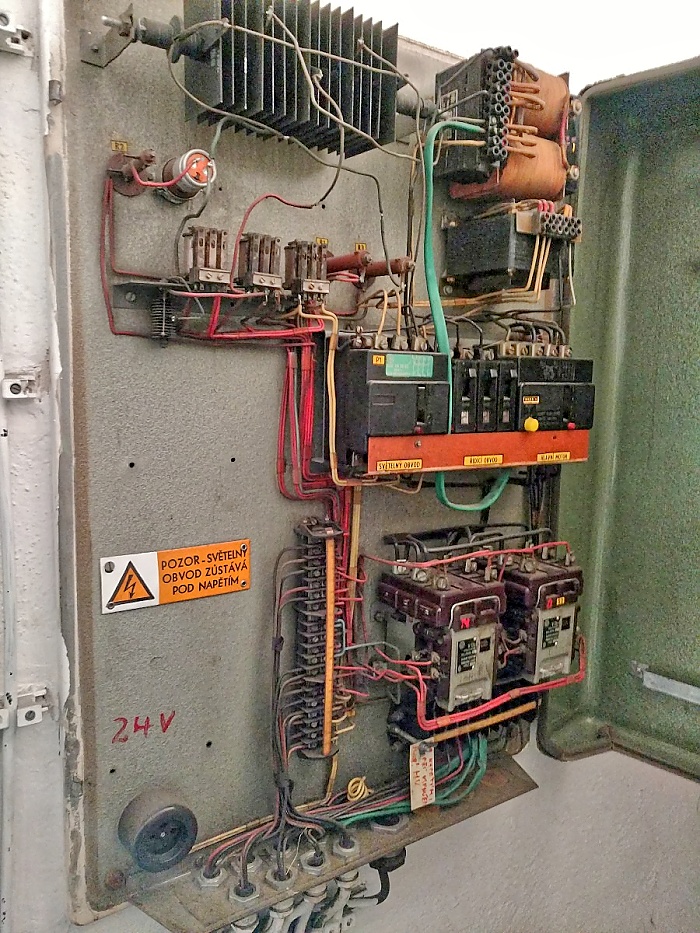

Releový rozvaděč na první pohled prozrazuje, že moc pater tu nebude.

Nákladní výtahy - web www.starevytahy.cz

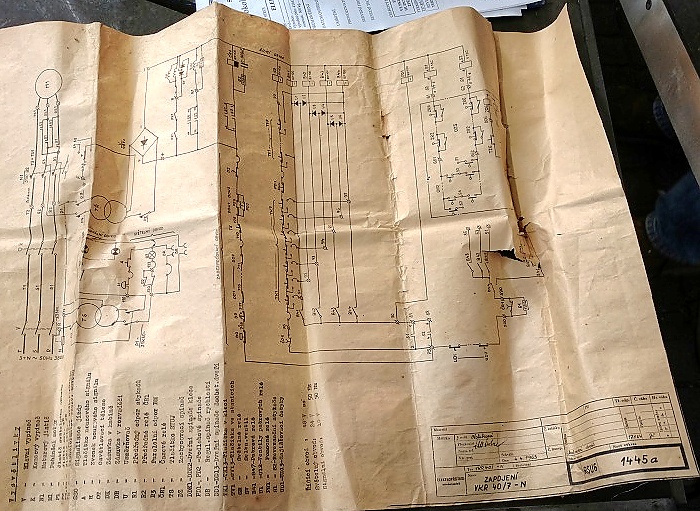

Schema zapojení výtahu, ovšem pro 7 pater (VKR 40/7).

Nákladní výtahy - web www.starevytahy.cz

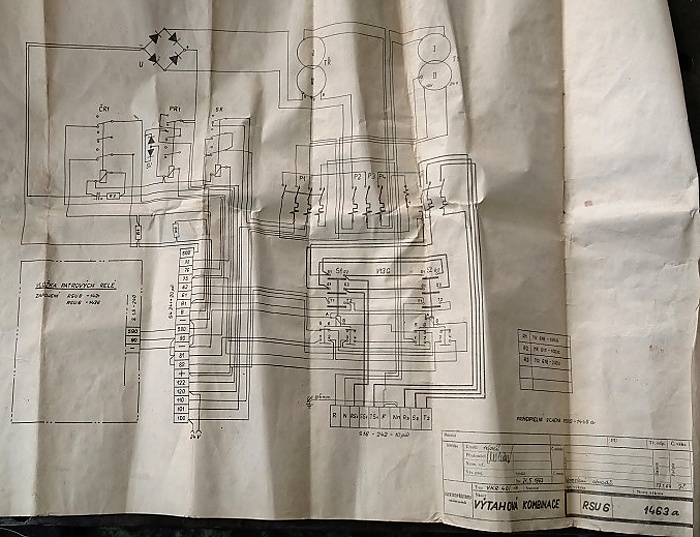

Další zapojení - "Výtahová kombinace" RSU 6 - také to vidím poprvé...

Nákladní výtahy - web www.starevytahy.cz

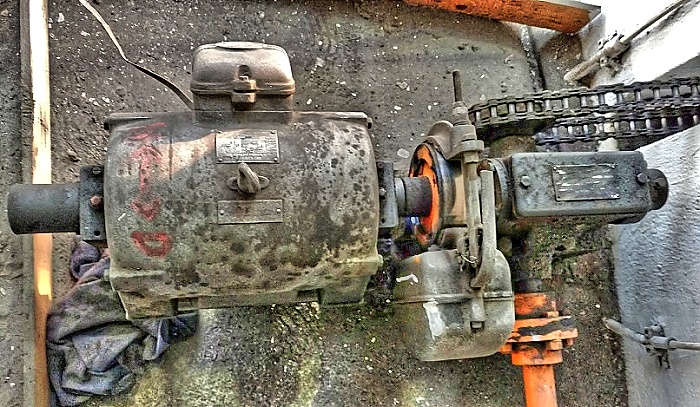

Výtahový stroj - motor, brzda, převodovka

Nákladní výtahy - web www.starevytahy.cz

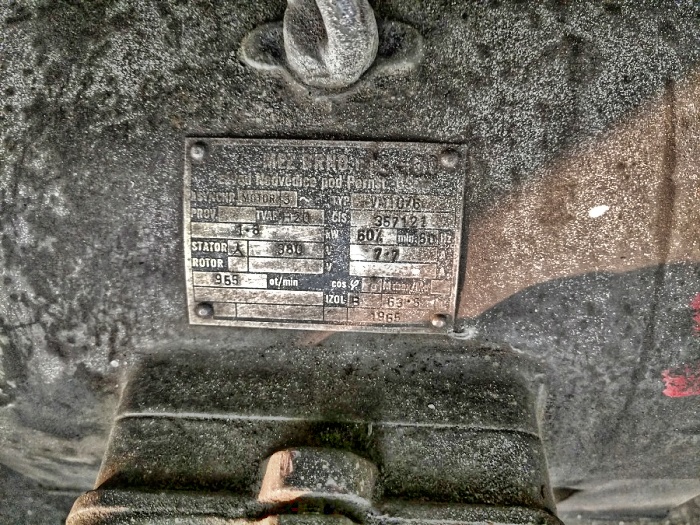

Výrobní štítek motoru

Nákladní výtahy - web www.starevytahy.cz

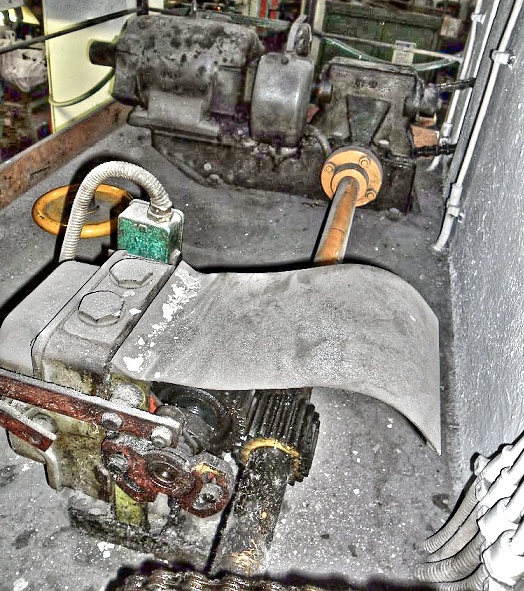

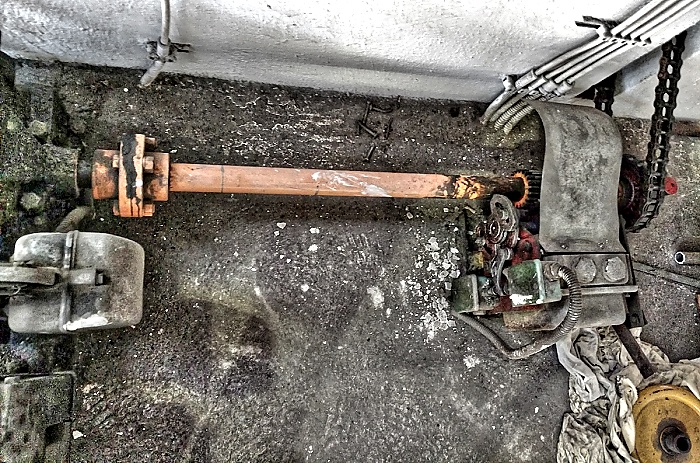

Oranžová hnací osa s ozubenými koly pro posun gallova řetězu

Nákladní výtahy - web www.starevytahy.cz

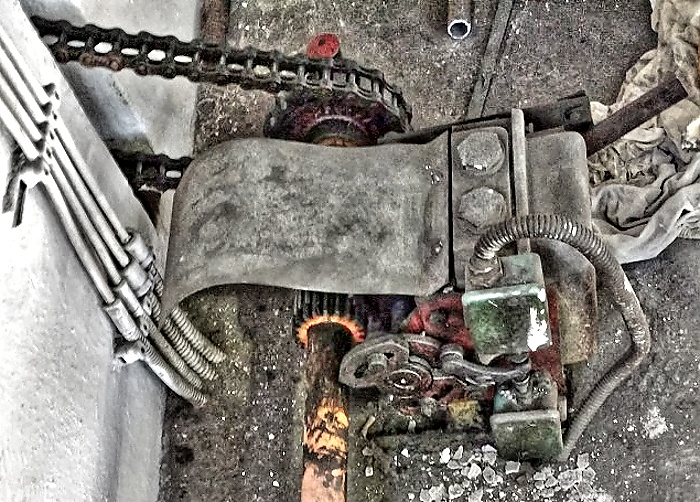

Ozubené kolo má plechové krytí kvůli prachu i úrazu

Nákladní výtahy - web www.starevytahy.cz

Boční pohled

Nákladní výtahy - web www.starevytahy.cz

A ještě jeden pohled, lepší detail mechaniky koncového spínače

Nákladní výtahy - web www.starevytahy.cz

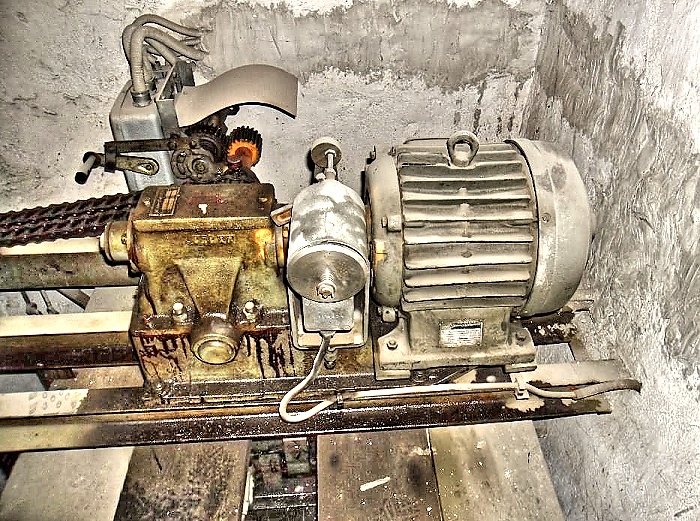

Motor a stroj dalšího výtahu v hale. Omluvte kvalitu, vytáhl jsem, co se dalo.

Nákladní výtahy - web www.starevytahy.cz

A další "chudší" rozvaděč pro úplné minimum pater

Nákladní výtahy - web www.starevytahy.cz

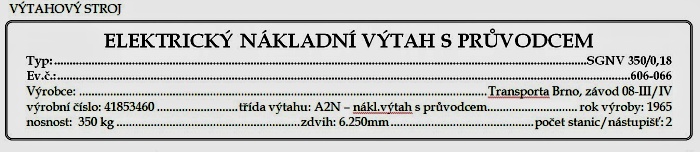

Popisný štítek výtahu - doplněna novější dokumentace



Díky moc za zaslané fotky, potěší to desítky dalších nadšenců.

Prosím i další výtaháře nebo nadšence, o detailní fotografie starších výtahů, které zanikají bohužel rychleji, než bývá možnost je nafotit. Podle přání fotky rád uvedu s Vaším jménem, nebo anonymně.

Tento web je snad jediný, který se starším výtahům v Česko-Slovensku věnuje. Jsem amatér nadšenec, ne výtahář povoláním... Díky opatřením EU staré dobré releové výtahy nenávratně mizí. To, co šlo dříve snadno opravit, jak se říká, šroubovákem a kleštěma, dnes pomalu neopravíte bez počítače. Podobně, jako v autech. Myslím si, že alespoň pro pěkné vzpomínky, i pro zajímavost stojí za to, staré releové výtahy alespoň takto dokumentovat, dokud ještě nějaké existují!
