Releové výtahy:

Výtah s modrou kabinou...


Patrik Rehák zaslal další fotografie a video, připomíná mi to video dětství a první zážitky v naší panelákové strojovně...

Průvodní mail od Patrika: ...Po delší době vám posílám další fotky, tentokrát bubnového výtahu Transporta, který máme u nás v domě. Výtah je v původně 7 patrovém domě, nyní máme na domě postavenou nadstavbu (2 patra) s připravenou výtahovou šachtou. Dům má celkem 5 vchodů a ve dvou vchodech již byly výtahy vyměněny za trakční bezstrojovnové výtahy. Jelikož tyto tři původní výtahy servisuju (resp. máme je v servisu ve firmě, ve které pracuji), tak jsem navrhl jejich kompletní generálku a tím pádem zachování původních výtahů, nakolik jsou spolehlivé, narozdíl od nových výtahů, které se každou chvíli kazí. Jelikož chceme, aby výtahy jezdily i do dvou pater v nadstavbě, tak přemýšlíme nad jejich "prodloužením" do těch dvou pater, tím pádem by bylo třeba posunout po probourání šachty vrchní kladky s omezovačem rychlosti o dvě patra výš a samozřejmě nechat vyrobit nové, delší bubny, nakolik původní bubny mají délku přesně na 7 pater (8 stanic i s přízemím). Každopádně doufám, že se mi je podaří zachránit před rekonstrukcí a že budou jezdit dalších 40 let :)
Zde vám posílám fotky a také video, které jsem natočil, omlouvám se za horší kvalitu...



Zaslané fotky z mobilu byly skutečně jakési zamlžené a přesvícené, tak jsem se z nich snažil vytáhnout, co se dalo... Místo detailů jsou různé pixely, ale video je skvělé, hlavně obsahem a zvukem, užijte si to taky:





Výtah releový.Výtah releový

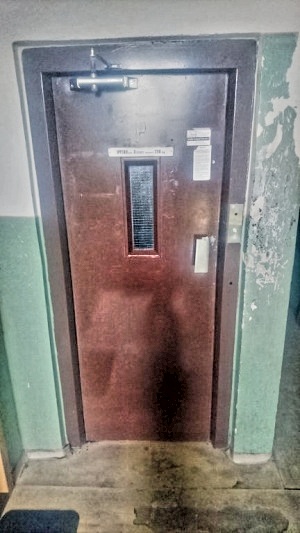

Klasický vnějšek, ale nádherně modrá kabina...
Líp to vytáhnout ze zaslaných fotek už nešlo...

Výtah releový

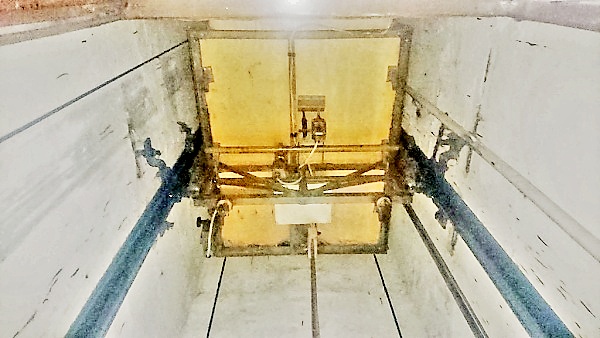

Pohled na kabinu zespodu, mechanismus pro pád kabiny

Výtah releový

Pohled na strop kabiny - tentokrát bez mechanismu pro pád

Výtah releový

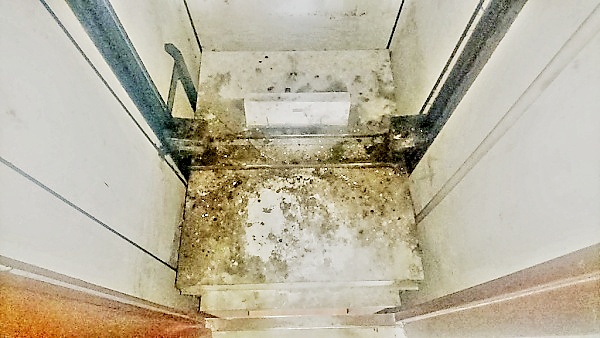

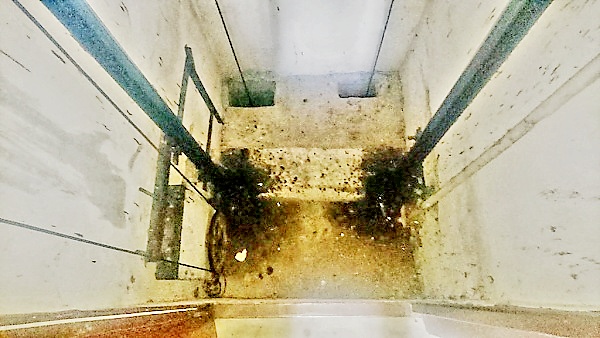

Dno šachty pod nímž je strojovna

Výtah releový

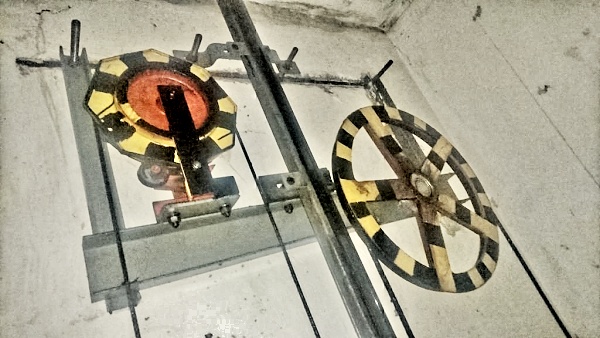

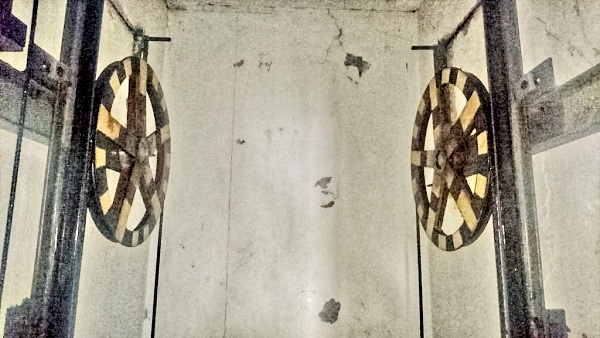

Horní kladky pro lana v šachtě

Výtah releový

Detail kladek pro nosné lano a pro lano přenášející případné zrychlení
na koncový spínač, jež by při pádu kabiny přerušil obvody.

Výtah releový

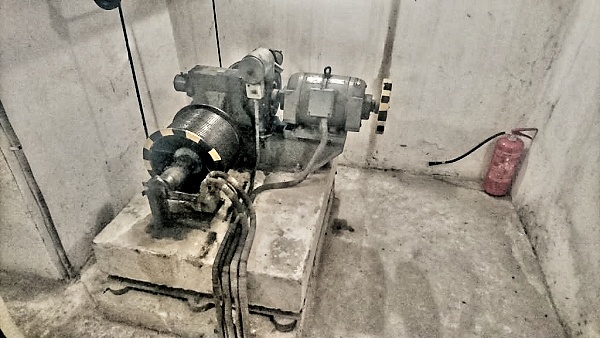

Dno strojovny se strojem

Výtah releový

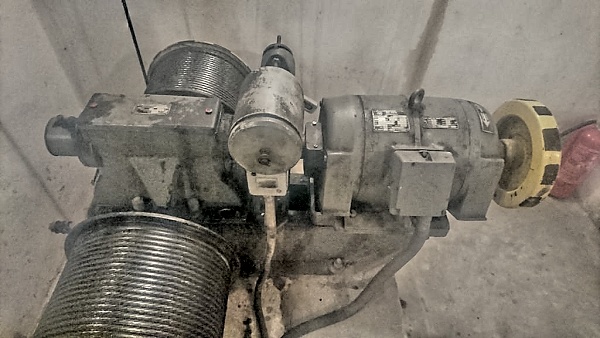

Detail bubnů, převodovky, brzdy i motoru

Výtah releový

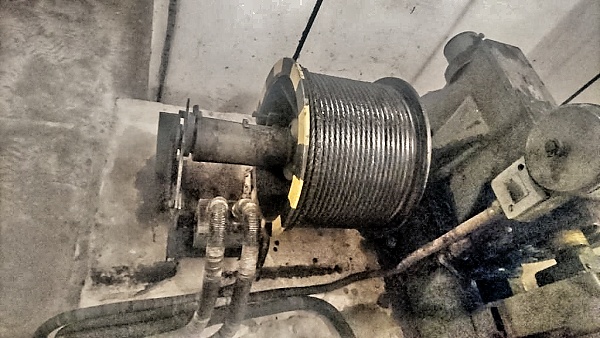

Detail navíjecího bubnu s koncovým spínačem

Výtah releový

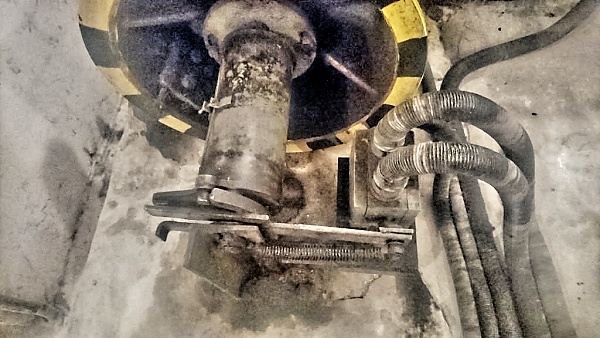

Koncák u bubnu

Výtah releový

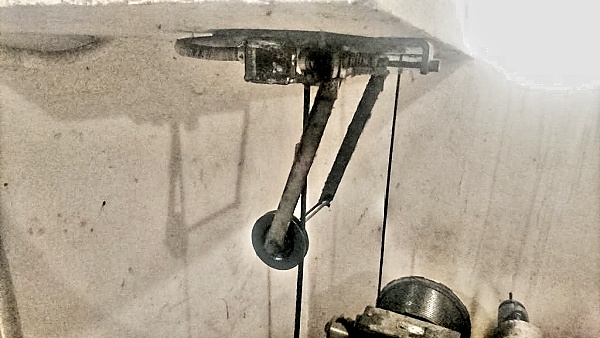

Pomocné vodící kladky u vstupu lana skrze strop strojovny - dno šachty

Výtah releový

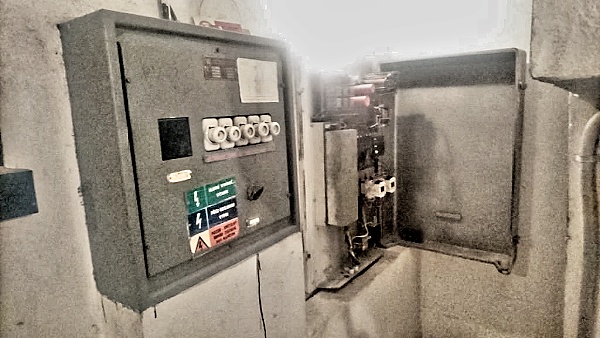

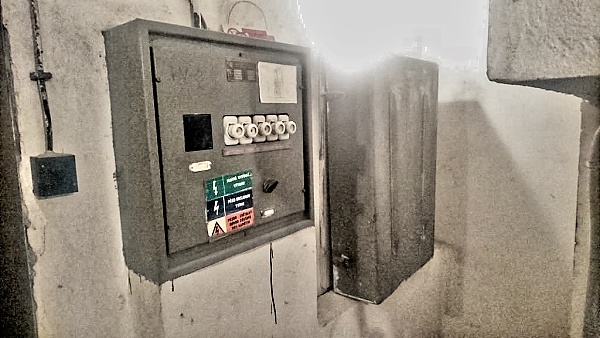

Vlevo hlavní rozvaděč a vpravo řídící releový rozvaděč

Výtah releový

Otevřený releový rozvaděč

Výtah releový

Napájecí trafa, usměrňovač a silová releová vložka

Výtah releový

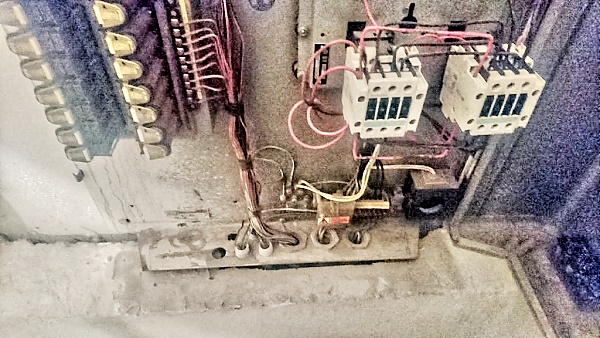

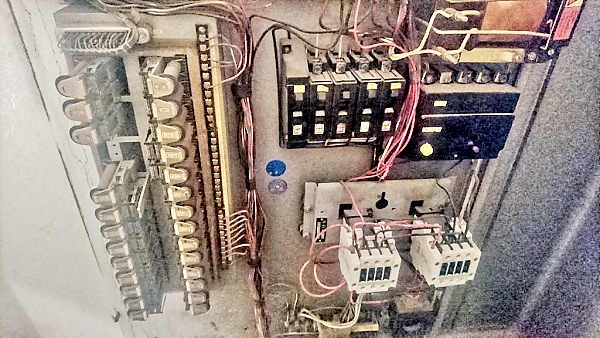

Patrový registr releový (patrová vložka), jističe, motorové stykače

Výtah releový

Detail novějších motorových stykačů

Výtah releový

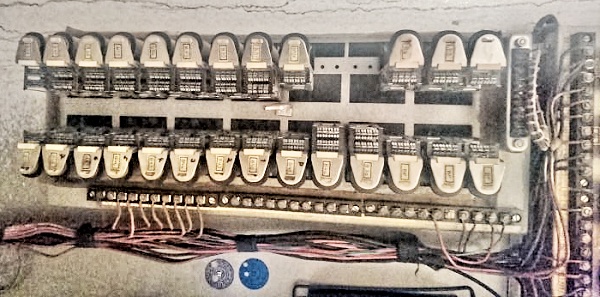

Detail 9-patrové releové vložky


Díky Patrikovi Rehákovi za zaslání těchto fotek a videa!

Poprosím i další výtaháře nebo nadšence o zaslání fotek pro tento web, nebo jen pro mne...
Uveďte prosím, zda mohu fotky publikovat a se jménem autora, nebo jen bez.
Je to šance, jak zachránit původní výtahy, části, rozvaděče, alespoň fotograficky,
a potěšit tím i další nadšence nebo výtaháře.
Bohužel mi i další a další firmy sdělují, že staré součásti, které by se už dnes hodily i do malého muzea starých výtahů, prostě dali do sběru, aby se jim ve skladu uvolnilo místo!
Než něco vyhodíte nesmyslně, alespoň to dobře nafoťte, a vystavme to tady na webu...
