Zaniklé výtahy:

Frenštát - zaslal Jirka


Děkuji mladému nadšenci z Frenštátu, který mi poslal příležitostně nafocenou výměnu a zánik původních výtahů v jeho městě. Některé záběry nejen zajímavě vystihují okamžiky demontáže původních výtahů, ale i detaily, které jsem nafoceny ještě neměl. Jirka přidal i foto z továrního výtahu včetně záběru do strojovny s hydraulickým pohonem a řídícím systémem. Díky moc!




Výtahy zaniklé - Frenštát

Smutné záběry na zánik dalších starších releových výtahů...

Výtahy zaniklé - Frenštát.Výtahy zaniklé - Frenštát

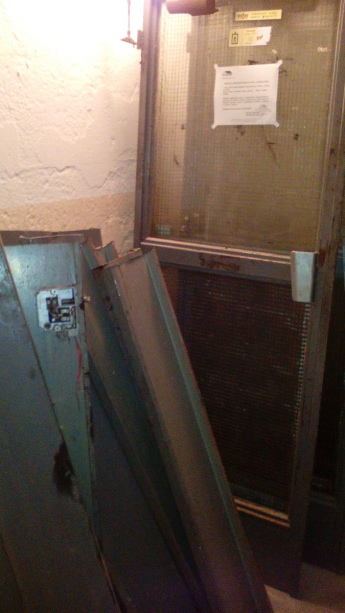

Tentokrát ve Frenštátu. Původní dveře z Transporty,
releový rozvaděč ze Vsetína - krásná 13 patrová releová vložka...

Výtahy zaniklé - Frenštát

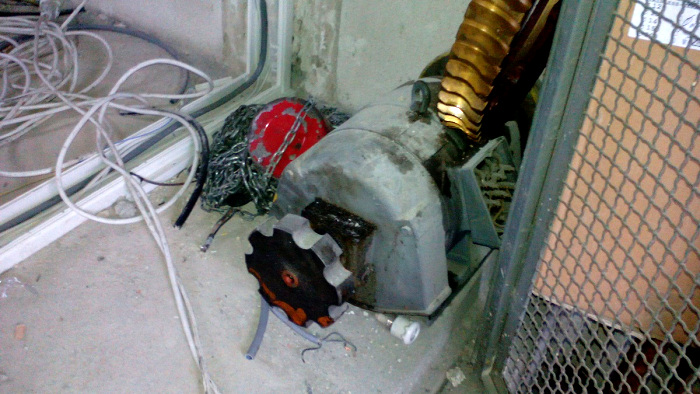

Motor už se kroutit nebude, půjde do hajan na věčné časy (spíš rozebrat na kovy)
Nad motorem je opřeno krásné kolo se šikmými zuby ze šnekové převodovky

Výtahy zaniklé - Frenštát

Hromada demontovaného odpadu, včetně rozvaděče a relátek - ty náš nadšenec zachránil.
Výtaháři je také zachraňují - ale do sběrny, aby si pár kaček přividělali k nízkému platu.

Výtahy zaniklé - Frenštát

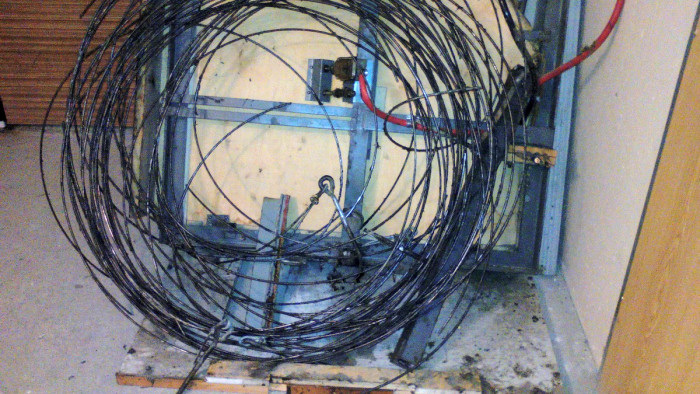

Smotané lano a kabinová podlaha zespod.

Výtahy zaniklé - Frenštát

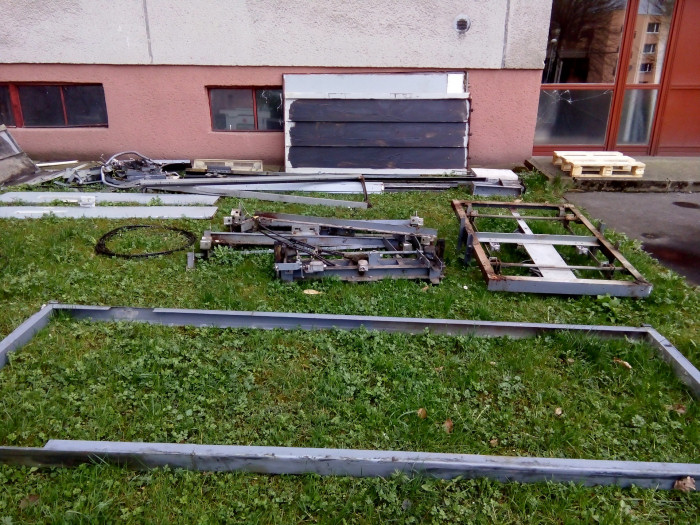

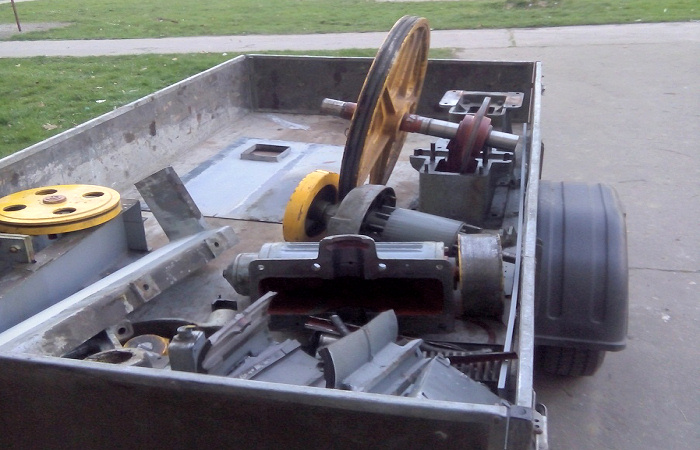

Nejdřív před dům, pak naložit vše a odvážet do sběru. Vlevo kladka, a zbytky převodovky.

Výtahy zaniklé - Frenštát

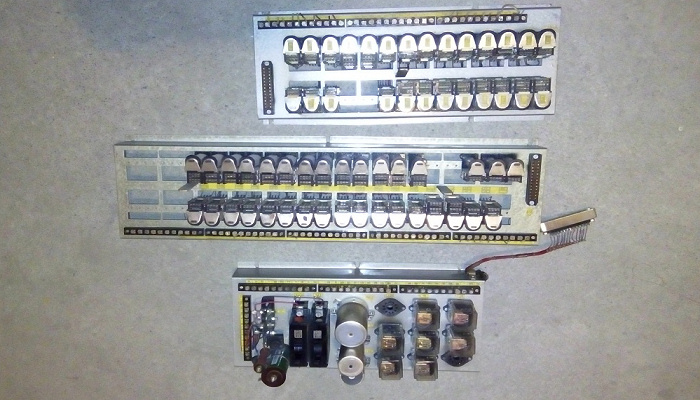

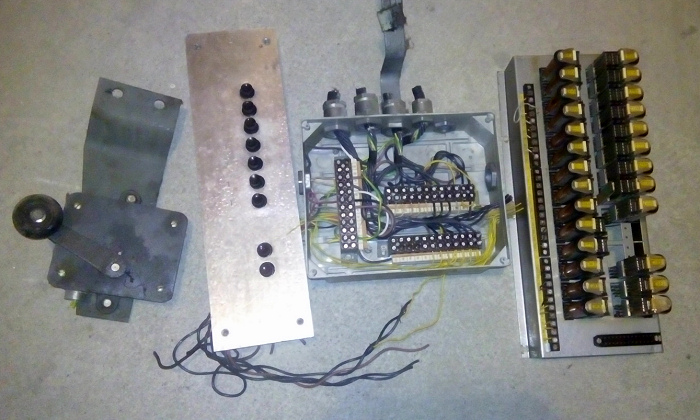

Nadšenec zachránil 2 patrové registry pro 9 a 13 stanic a silovou releovou vložku.

Výtahy zaniklé - Frenštát

A ještě tlačítkové tablo , patrovou páku (spíše je to koncák), minirozvaděč...

Výtahy zaniklé - Frenštát

Při výměnách výtahů je třeba pilně sledovat, co má smysl zachránit.

Výtahy zaniklé - Frenštát

Většina je kovový odpad - plechy, profily, ale mezi tím i menší součástky...

Výtahy zaniklé - Frenštát

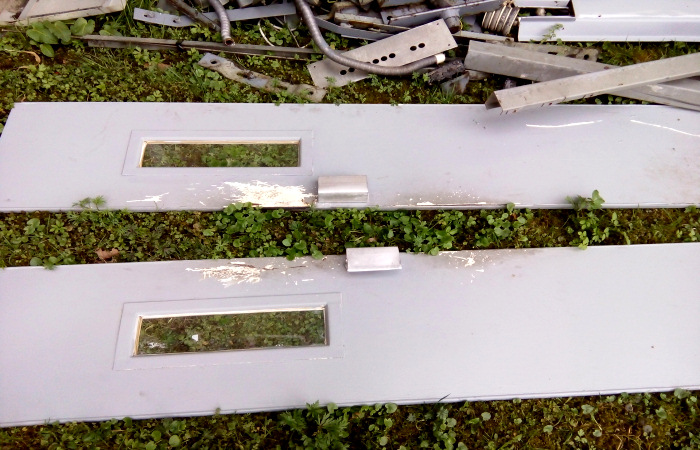

Taky plechové dveře...

Výtahy zaniklé - Frenštát

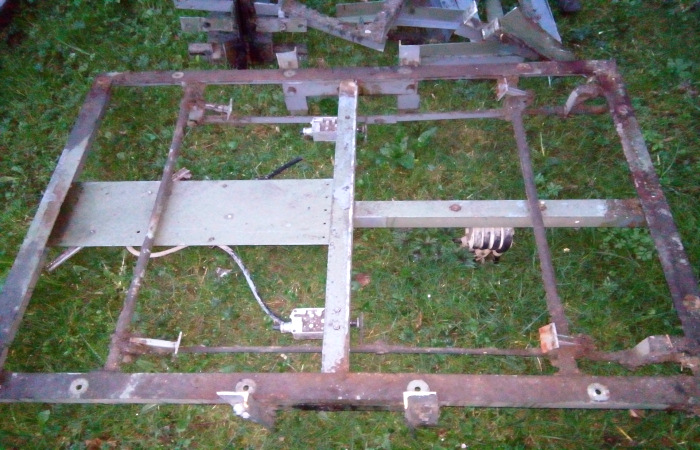

Kostra kabinové podlahy

Výtahy zaniklé - Frenštát

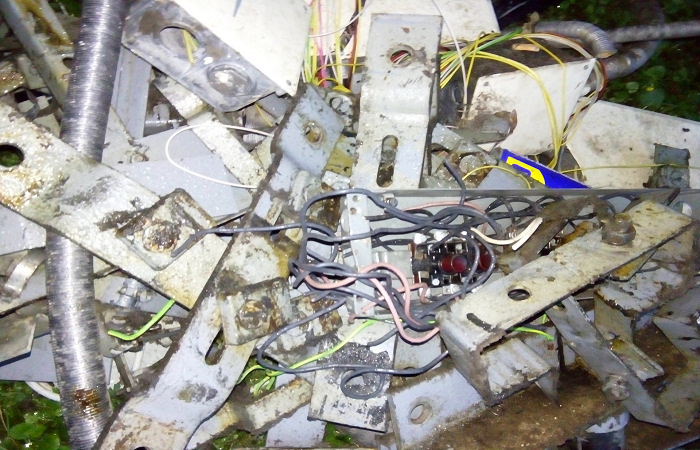

A další směs, v níž se válí bakelitová tlačítka... Hodí se i dráty pro domácí bastlení...

Výtahy zaniklé - Frenštát

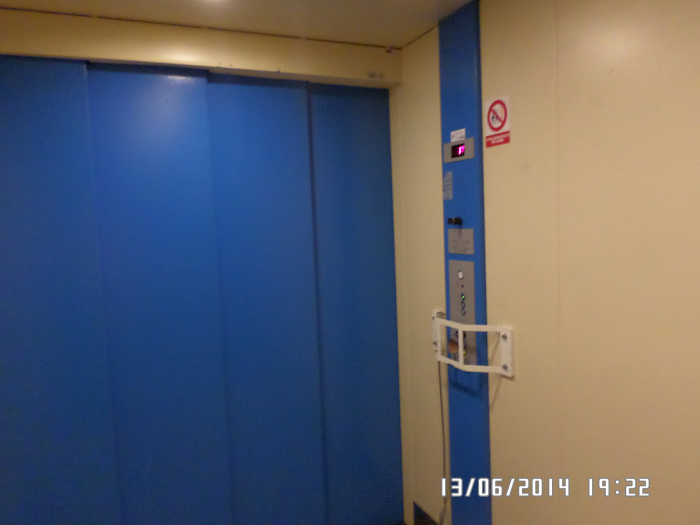

Kamarád našel i pár záběrů z roku 2014 - původní výtah ve vedlejším vchodě

Výtahy zaniklé - Frenštát

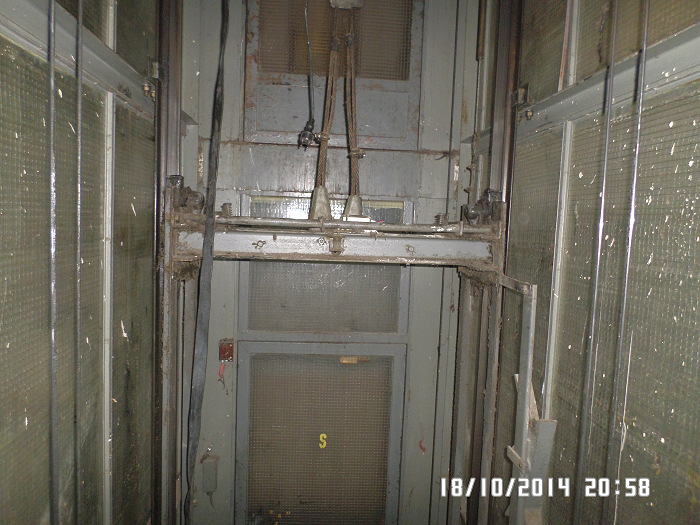

a jeho demontáž postupná - nejdříve zadní stěna (skla) šachty

Výtahy zaniklé - Frenštát

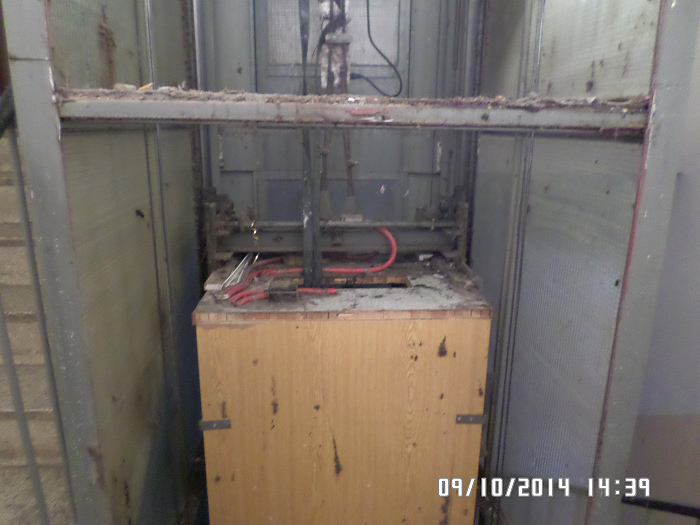

Demontované stěny kabiny - už jezdí jen kostra, na níž postupně demontují odshora šachtu

Výtahy zaniklé - Frenštát

a díly a součásti sváží dolů pomocí nataženého dálkového ovládání (tlačítka vlevo)

Výtahy zaniklé - Frenštát

Dolní kladka pomocného lanka kabiny (systém omezovače rychlosti s konc.spínačem)

Výtahy zaniklé - Frenštát

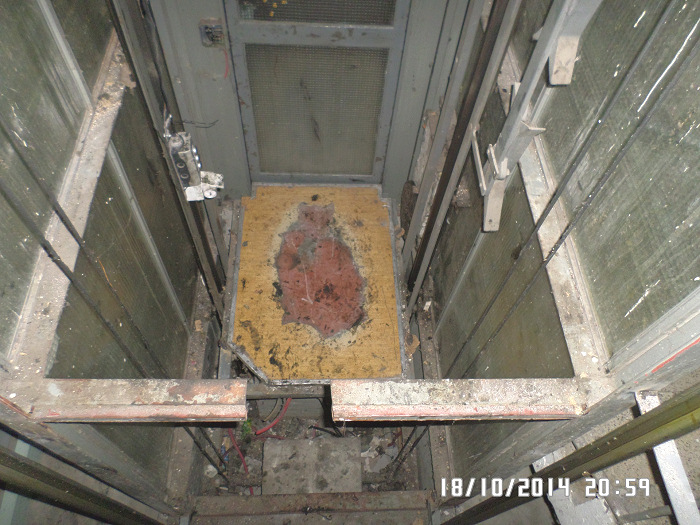

Detail - za desítky let je šachta plná lidského odpadu, vlasů, nánosy šupinek kůže a prachu a jiného nepořádku - v tomto smyslu je povolání výtaháře také černým řemeslem - krom olejů všude hnusná lidská špína a zbytky co z nás stále padají! A dohromady s nízkým platem a nebezpečím úrazu a výškovými pracemi to vše tvoří důvod, proč sám nejsem výtahářem ale jenom nadšencem...

Výtahy zaniklé - Frenštát

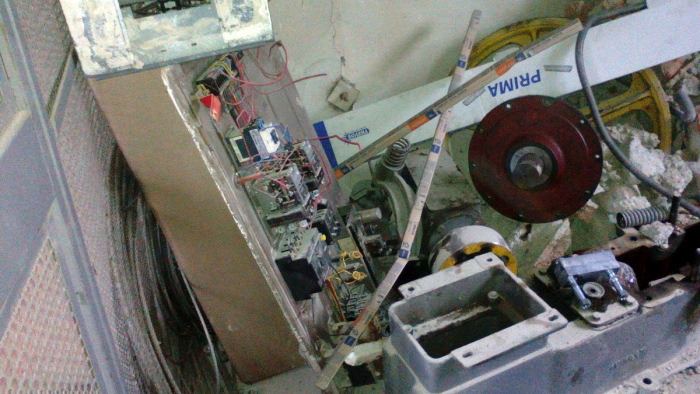

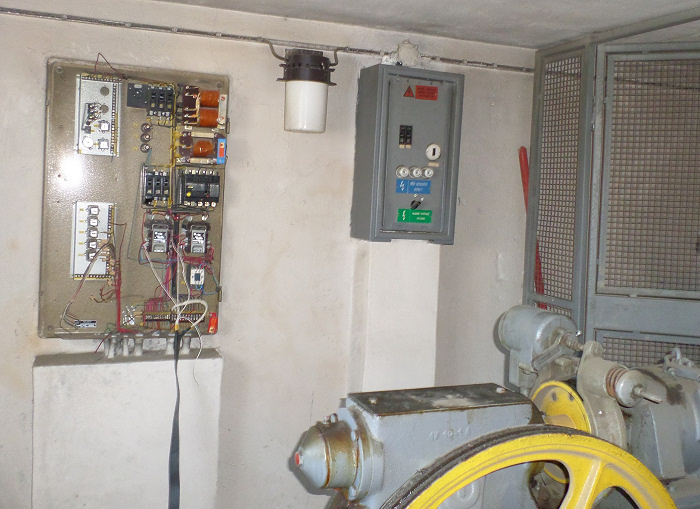

Ve strojovně je ještě posledních pár hodin stroj a rozvaděč.

Výtahy zaniklé - Frenštát

Řídícímu rozvaděči předcházela menší skříňka s hlavním vypínačem a pojistkami celého výtahu.

Výtahy zaniklé - Frenštát

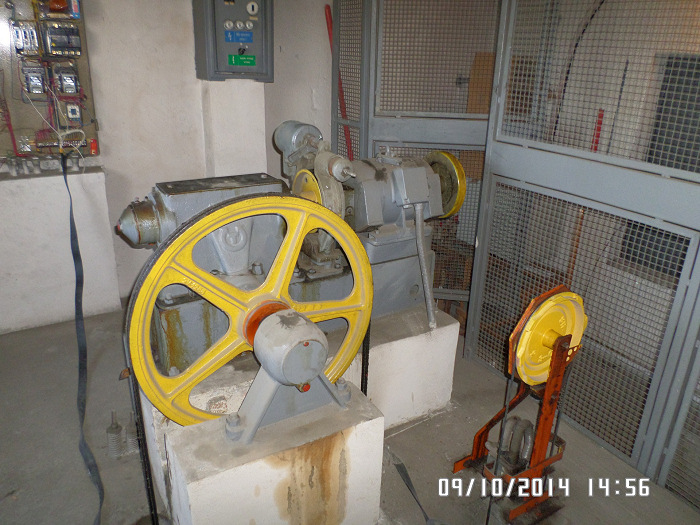

Je pravda, že původní stroje (motor a převodovka) byly hlučnější, ztrátovější, špinavější.

Výtahy zaniklé - Frenštát

Na původní rozvaděč je již ke směrovým stykačům napojeno dálkové ovládání kvůli
pojíždění s torzem kabiny, z jejíž podlahy ještě probíhá další demontáž původní šachty

Výtahy zaniklé - Frenštát

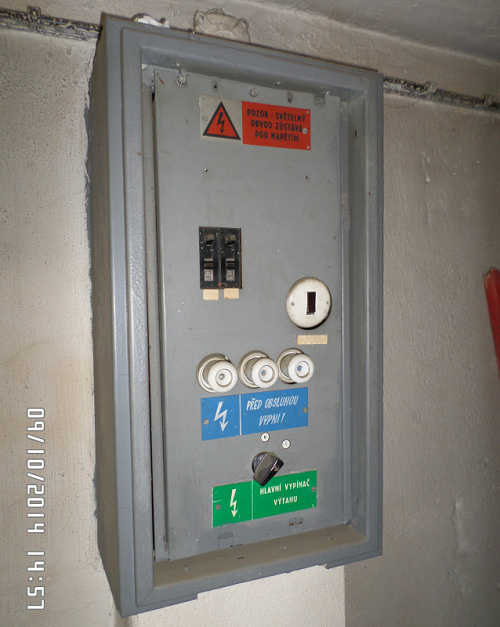

Blíže pohled na hlavní vypínání a pojistky

Výtahy zaniklé - Frenštát

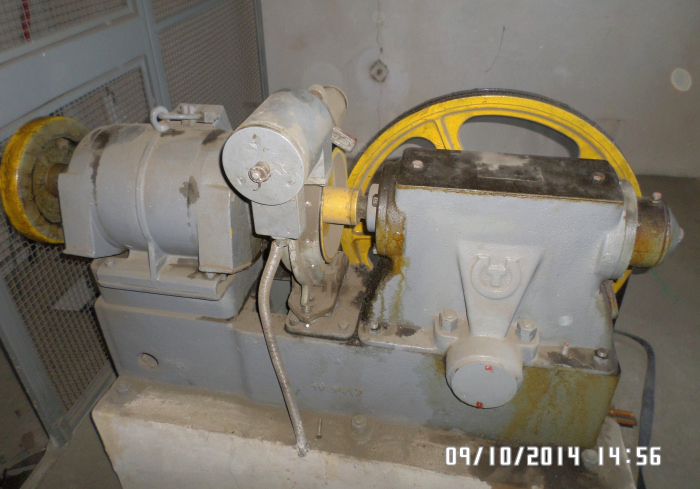

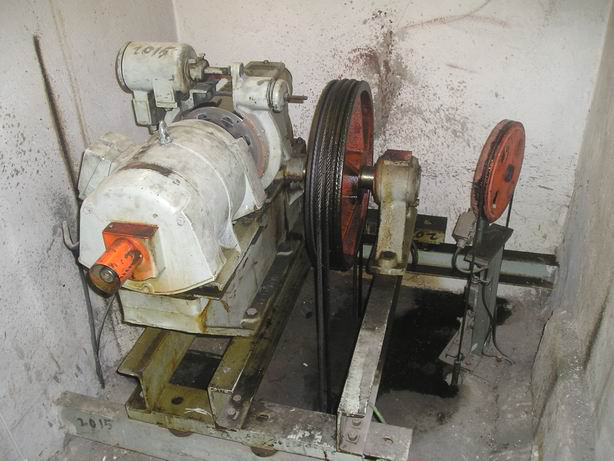

Ještě pohled na jiný starý stroj

Výtahy zaniklé - Frenštát

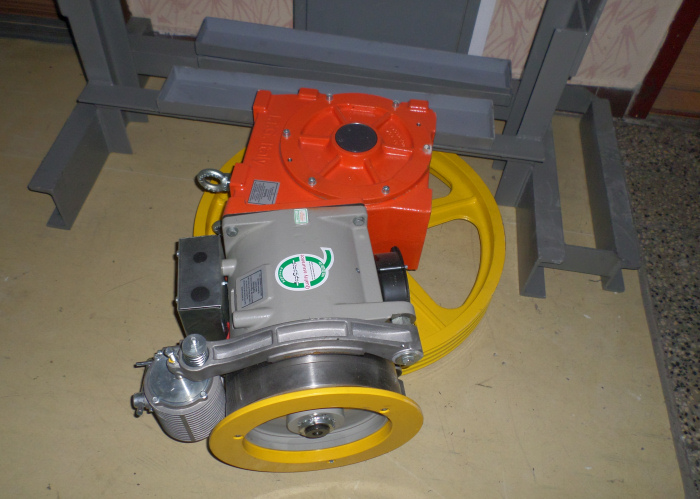

A na chodbě už leží nový elegantní motor s převodovkou

Výtahy zaniklé - Frenštát

Jirka ještě přidal i záběry hydraulického výtahu z blízké továrny

Výtahy zaniklé - Frenštát

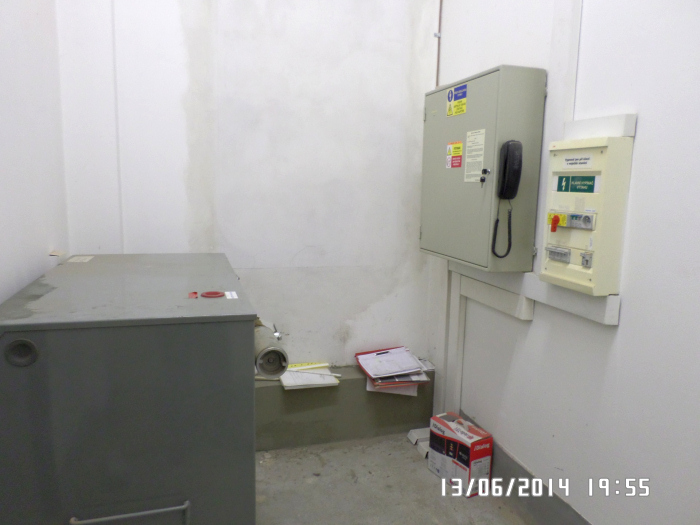

Strojovna s hydraulickým pohonem (vlevo skříň s čerpadlem oleje do pístů)
- podobně to je na Špilberku v Brně, jen ty fotky nemohu najít...

Výtahy zaniklé - Frenštát

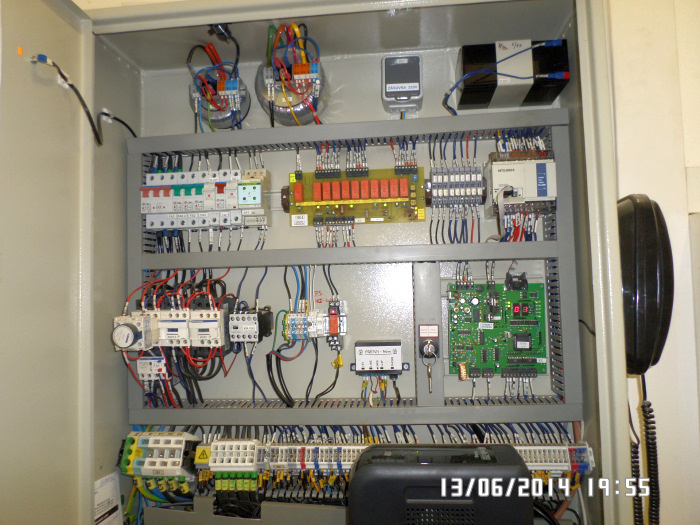

Modernější řídící rozvaděč se záložní baterií, dorozumíváním a integrovanými obvody

Výtahy zaniklé - Frenštát

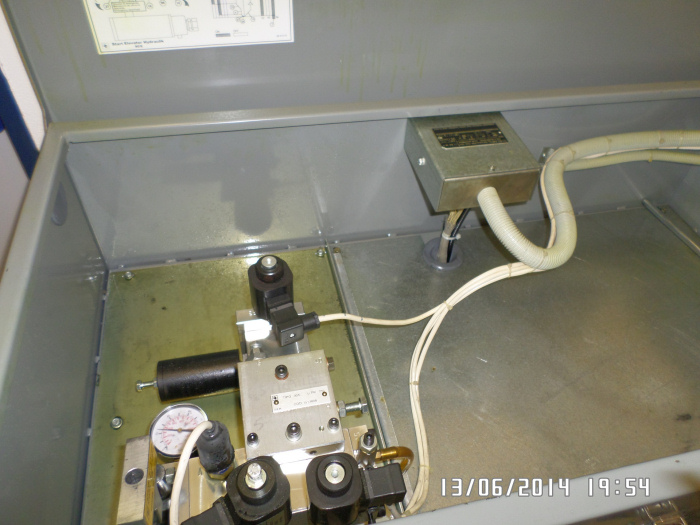

Pohled na ventily a hydrauliku pohonu výtahu

Díky Jirko za poskytnuté fotky.

Chtěl bych požádat o možnost nafocení modré kabiny starých výtahů Transporta... Měli jsme je v Brně - Líšni, ale i na jiných sídlištích bývaly - nádherně modré plechové kabiny. Tehdy jsem si je nenafotil a dnes je nemohu najít nikde už!
Uvítám i možnost podívat se a nafotit si i jiné starší výtahy, nejlépe se strojovnou a rozvaděčem, rád se odměním!
Zachyťme to co již nenávratně mizí. Jsem jen nadšenec, ale hodně velkej :-)
