Zaniklé výtahy:

Královohradecko - nákl.výtah s dvojím vedením
zaslal Tom Ryba


Děkuji kolegovi za zaslání dalších zajímavých fotografií k pověšení na můj web.

"Zdravím
Posílám vám fotky nákladního výtahu z jedné továrny. Výtah má kromě velkých hlavních vodítek U profilu ještě pomocná vodítka T profilu."

Takovou zajímavost, ale i strojovnu a původní rozvaděč, si rádi prohlédneme detailně:




Výtahy zaniklé - Královéhradecko

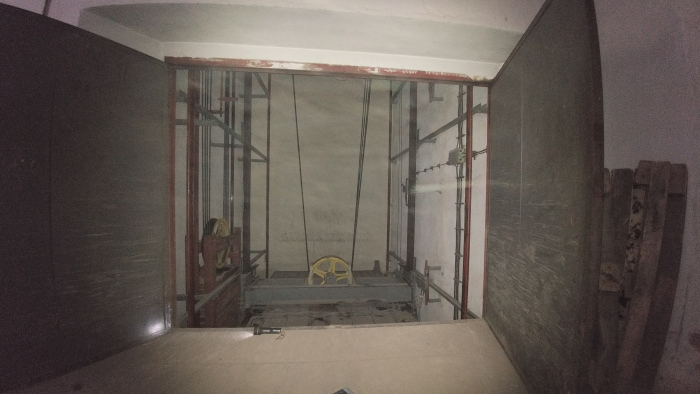

Vrata v továrně a pohled do šachty nákladního výtahu.

Výtahy zaniklé - Královéhradecko

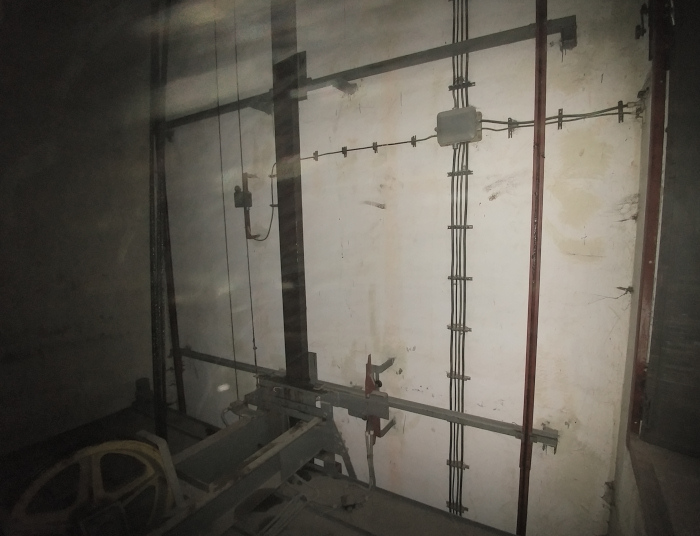

Zvláštnost - uprostřed hlavní vodítko profilu "U"
a po stranách pomocná vodítka profilů "T"!

Výtahy zaniklé - Královéhradecko

Pohled ke stropu šachty nad nímž je strojovna.

Výtahy zaniklé - Královéhradecko

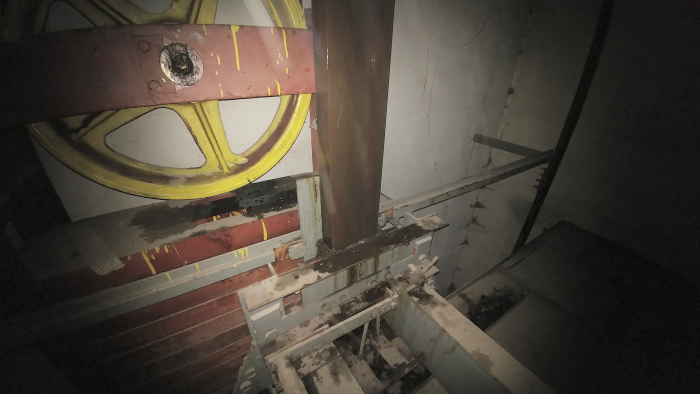

Vodítka, kladka s protizávažím a větší kladka na kabině,
díky kladkám výtahový stroj uveze větší hmotnost.

Výtahy zaniklé - Královéhradecko

Detail kladky protizávaží a hlavního "U" vodítka.

Výtahy zaniklé - Královéhradecko

Detail čelistí a hlavního vodítka.

Výtahy zaniklé - Královéhradecko

"Kdo maže, ten jede..."

Výtahy zaniklé - Královéhradecko

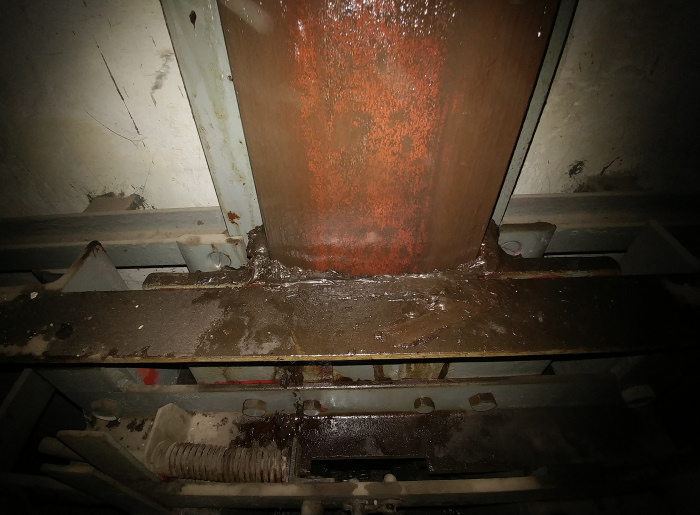

A ještě detailněji, ale styk vodítka s čelistmi stejně není vidět,
předpokládám něco jako ložiskové válečky,
aby se netřela tak velká plocha širokého vodítka s plocháčem na kabině...

Výtahy zaniklé - Královéhradecko

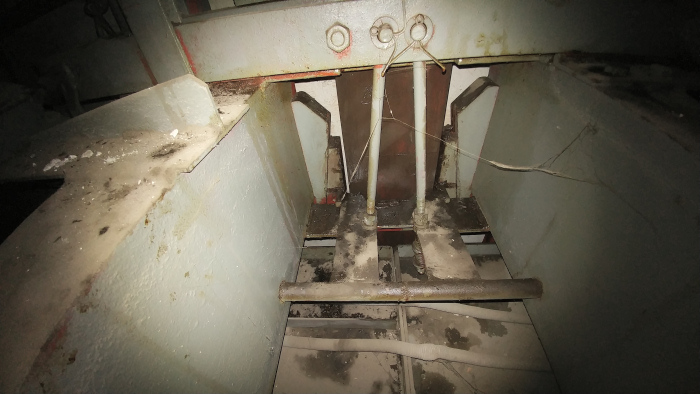

Detail hlavního vodítka z šikmého pohledu stropu kabiny.

Výtahy zaniklé - Královéhradecko

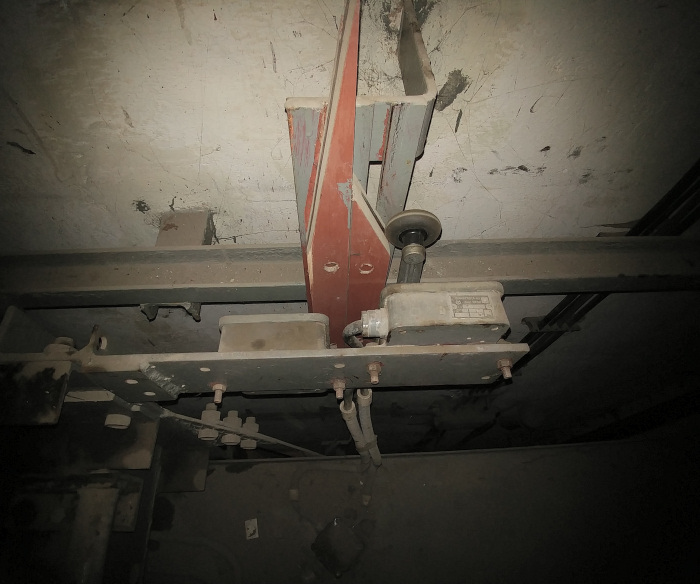

"Najeto koncákem na kolejničky" - dolní dojezd. Kabina v nejnižší stanici.
Koncák nedovolí další jízdu dolů.

Výtahy zaniklé - Královéhradecko

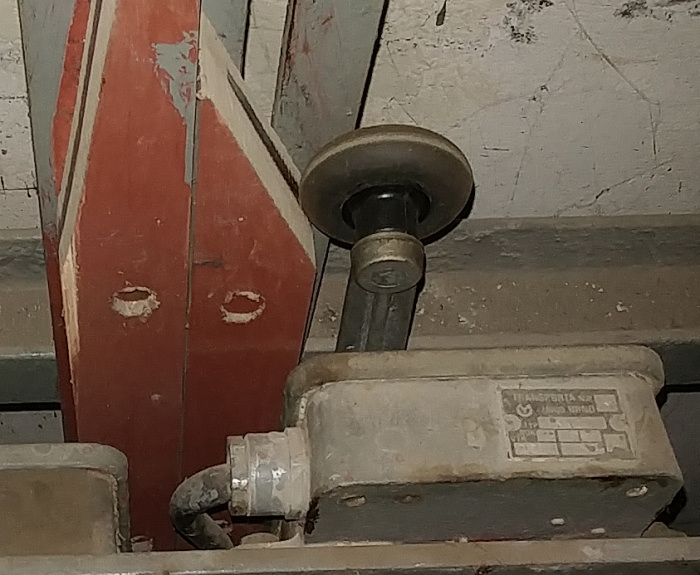

Detail gumové kladky koncového spínače a dřevěné kolejnice
(dojezdem kabiny do pozice šikmé roviny kolejnice
dojde k pohybu páky koncového spínače a rozpojení bezp. obvodu)

Výtahy zaniklé - Královéhradecko

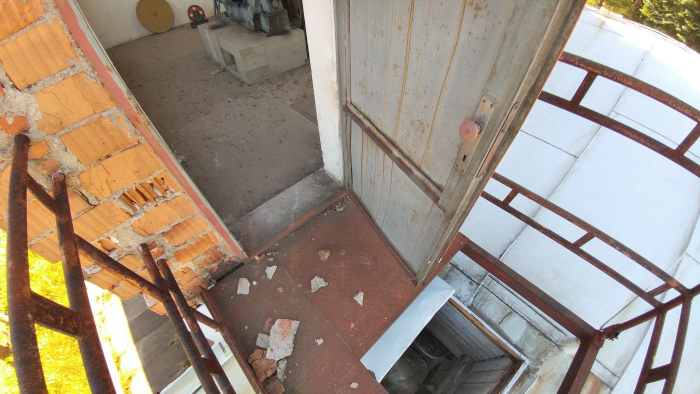

Střešní přístup do strojovny.

Výtahy zaniklé - Královéhradecko

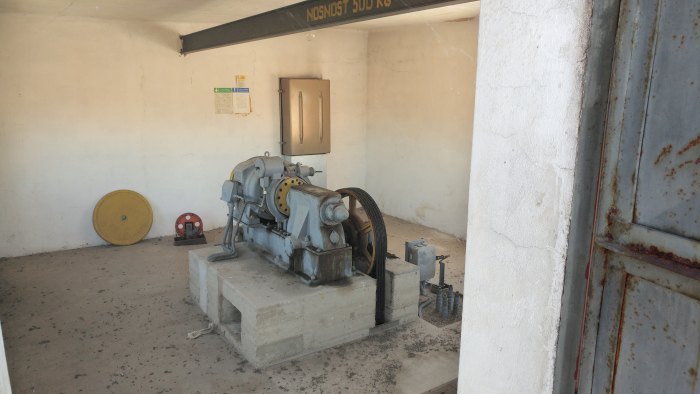

Prostorná strojovna, i spát by se tu dalo :-)

Výtahy zaniklé - Královéhradecko

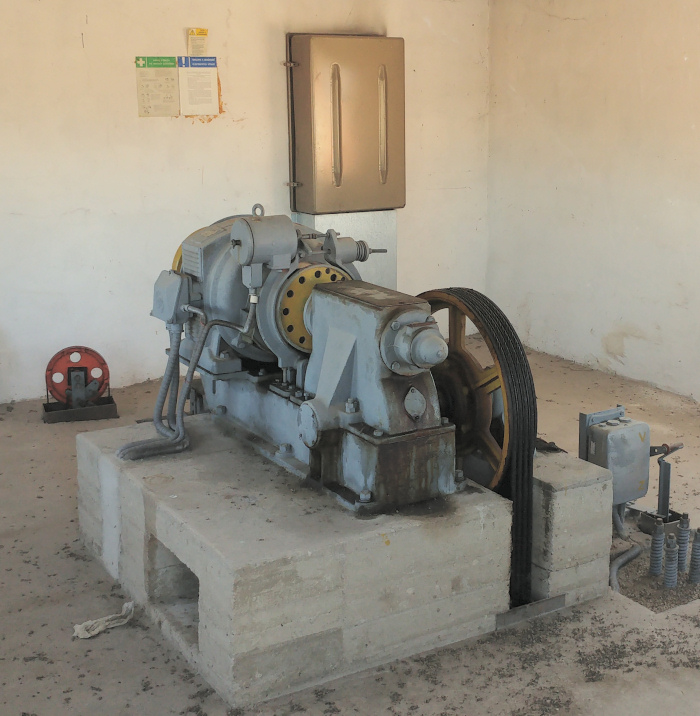

Detail na stroj a rozvaděč v pozadí.

Výtahy zaniklé - Královéhradecko

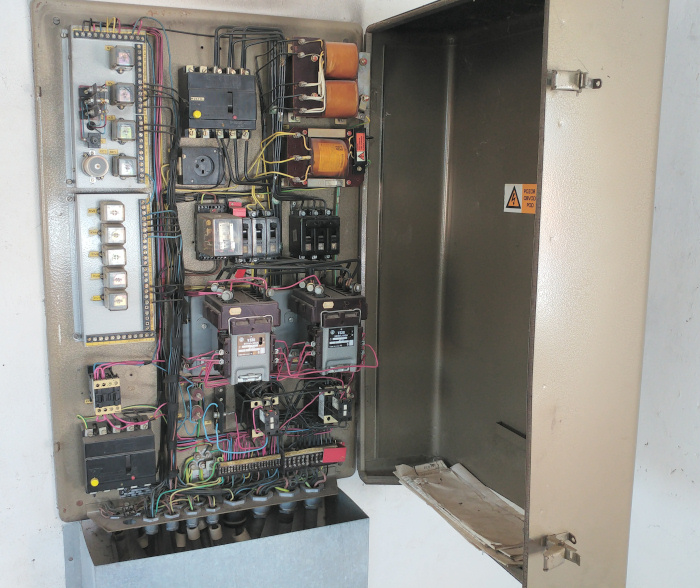

Původní releový rozvaděč - 4 stykače (2 menší pro dojíždění do patra)

Výtahy zaniklé - Královéhradecko

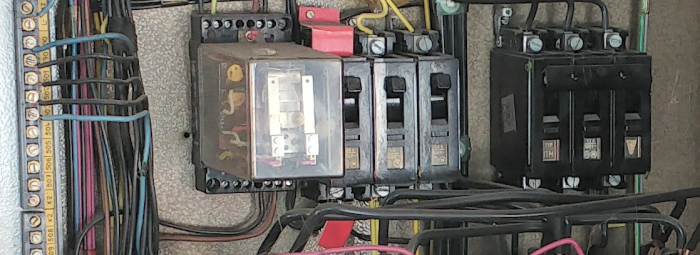

Rád si užívám u dobrého čaje i ty detaily - co je to asi za relátko vedle jističů?

Výtahy zaniklé - Královéhradecko

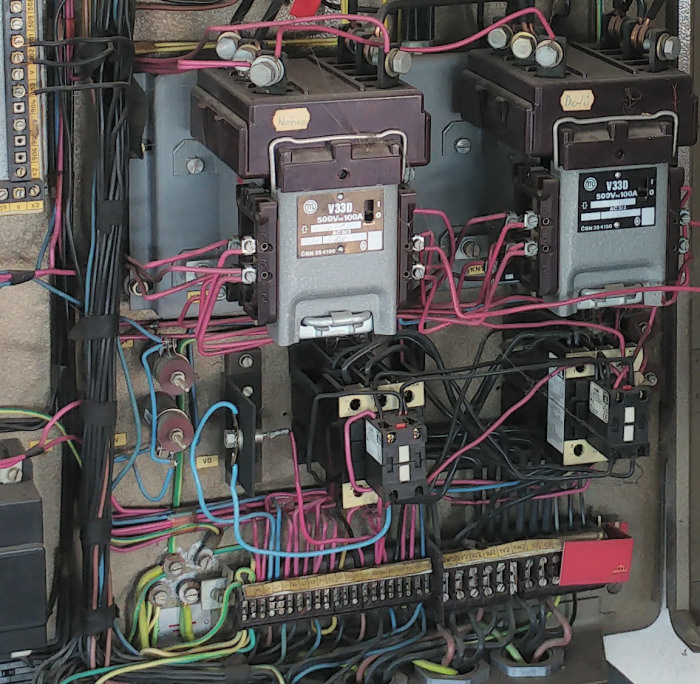

Drátky mám tak rád... Směrové a dojížděcí stykače jízdy,
a dole hlavní svorkovnice a společné zemnění všeho

Výtahy zaniklé - Královéhradecko

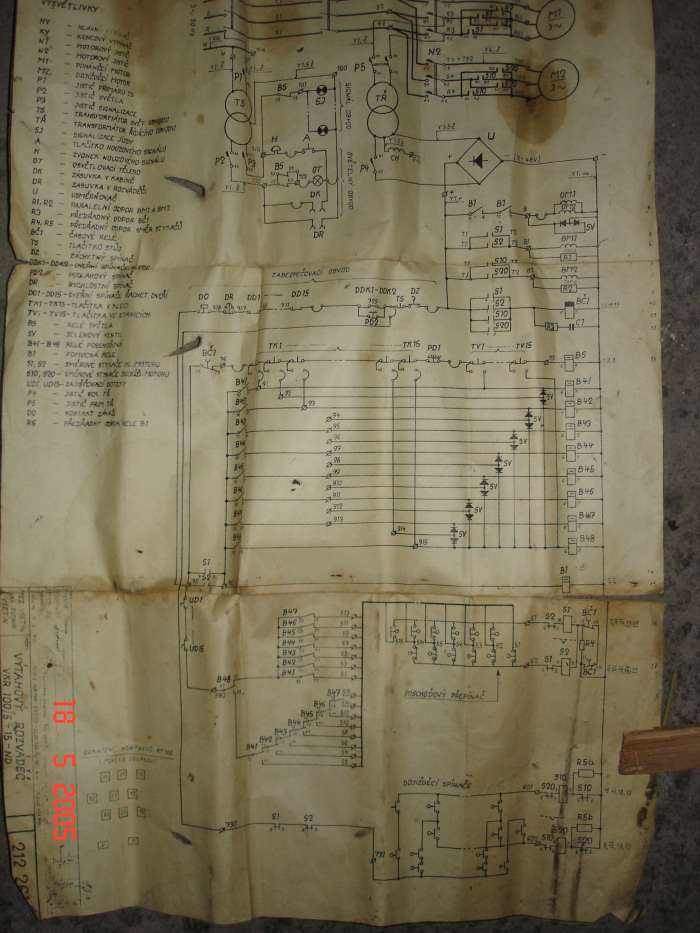

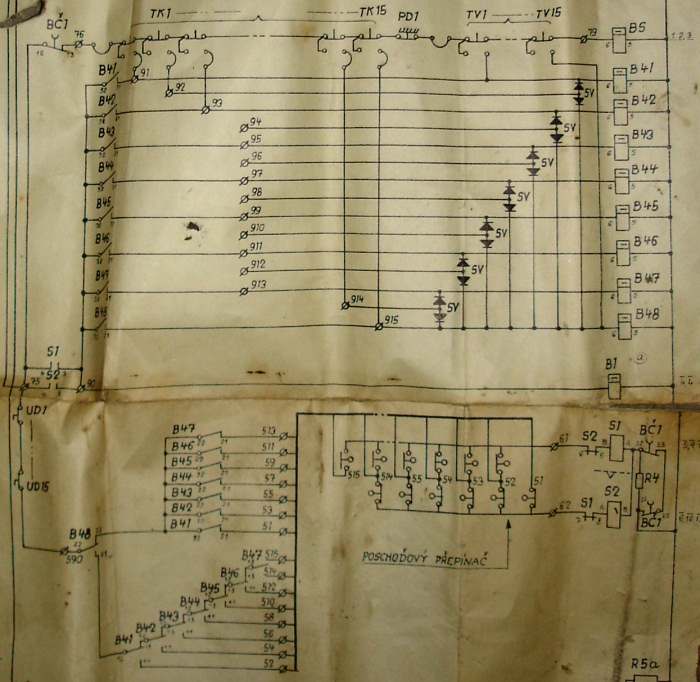

Schema zapojení - pozorný bádač si všimne v zapojení dva motory, zatím co ve strojovně má stroj jen jeden motor, takže to neštimuje... To schéma je totiž odjinud, nebudu vás oblbovat, nezbývá, než to přiznat :-)

Výtahy zaniklé - Královéhradecko

Detail prozrazuje řízení logikou patrových pák v šachtě,
také úsporu patrových relé použitím diod
(ale vedle diod je patrových relé pod sebou více, zatím co v rozvaděči je patrových relé 5, opravdu je schéma od jinud)

Výtahy zaniklé - Královéhradecko

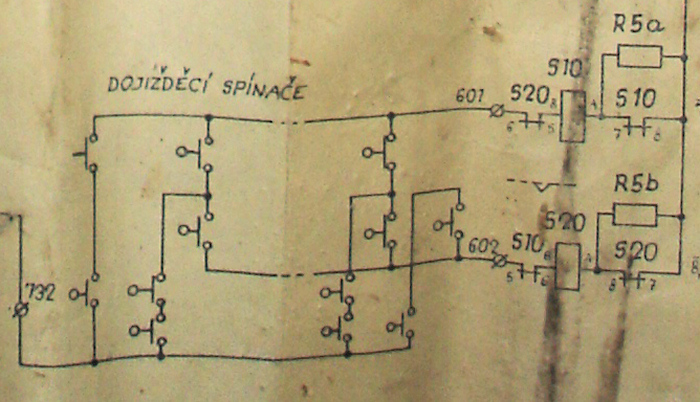

A zapojení dojížděcích spínačů bez detailního značení je taky lahůdka :-)
Nevybádám z toho ale nic, když prostě nejsou spínače označené :))
Jen je jasné, že příslušný směr má příslušný dojížděcí spínač - polohově rozlišeno, zda je kabina nad (přijíždí shora) a započne pomalejší dojíždění dolů (sepne se S20 místo S2), nebo je pod patrem a bude dojíždět nahoru (sepne se S10 stykač).


Díky moc za poskytnuté fotky.

Chtěl bych někoho požádat o možnost nafocení modré kabiny starých výtahů Transporta... Měli jsme je v Brně - Líšni, ale i na jiných sídlištích bývaly - nádherně modré plechové kabiny. Tehdy jsem si je nenafotil a dnes je nemohu najít nikde už!
Uvítám i možnost podívat se a nafotit si i jiné starší výtahy, nejlépe se strojovnou a rozvaděčem, rád se odměním!
Zachyťme to co již nenávratně mizí. Jsem jen nadšenec, ale hodně velkej :-)
