Srdce zapojení výtahů:

Rozvaděče výtahů


Obecně je rozvaděč skříň, ve které je soustředěno srdce celého zapojení (výtahu), především logika řízení a spínací prvky pro ovládání silových částí výtahu - motoru, brzdy, osvětlení. Je elektrikářskou ctí, aby byl rozvaděč přehledně uspořádaný a zapojený. Jednotlivé prvky by měly být označeny. Mělo by být přítomné zapojení - celkové schema rozvaděče, aby bylo možné snadno opravit poruchy a provádět údržbu zařízení.

Několik ukázek rozvaděčů (i z internetu):




Rozvaděč výtahu

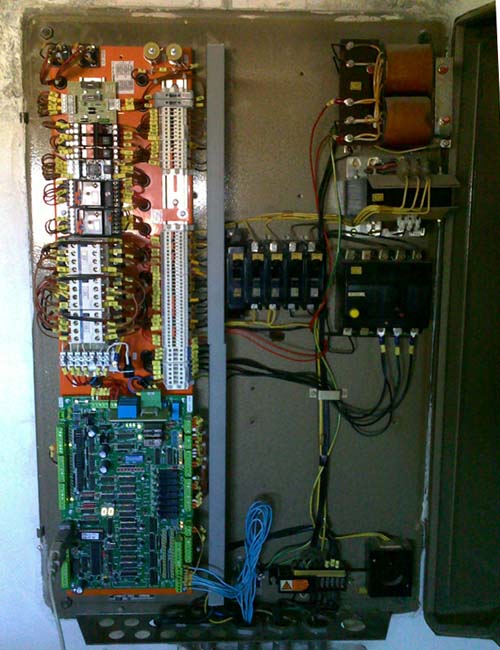

Silová a patrová vložka nahrazeny oranžovým celkem s číslicovým řízením integrovanými obvody

Rozvaděč výtahu

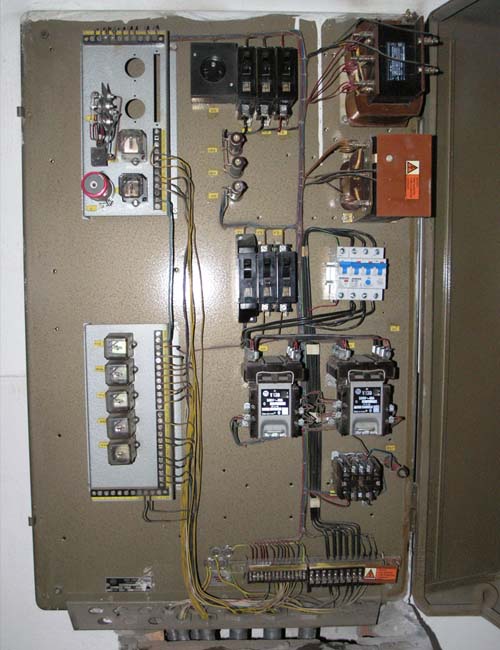

Starý jednodušší rozvaděč pro 5 pater a řízení pákami pater v šachtě

Rozvaděč výtahu

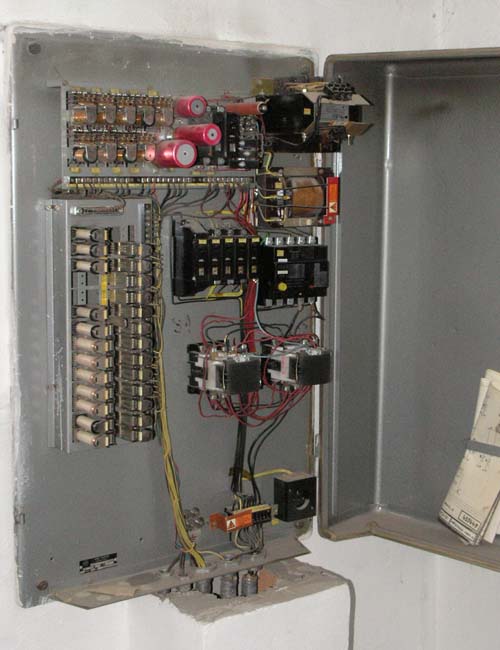

Zde už je patrová vložka - paměťový registr (svislá relé), ale nad tím je ještě starší silová vložka.

Rozvaděč výtahu

Nový rozvaděč řízený programově, s frekvenčním měničem (ovládáním otáček motoru) vlevo

Rozvaděč výtahu

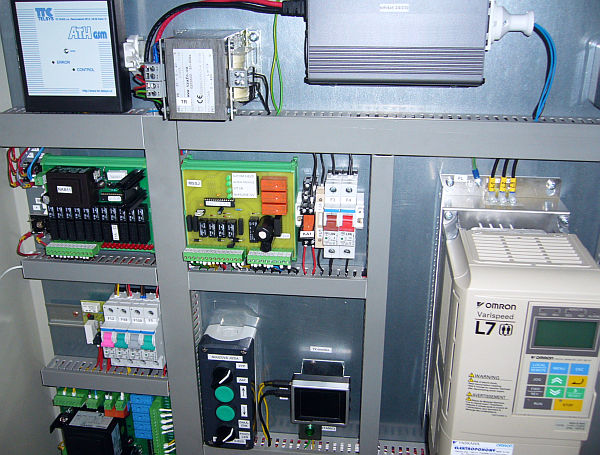

Detail s frekvenčákem vpravo

Rozvaděč výtahu

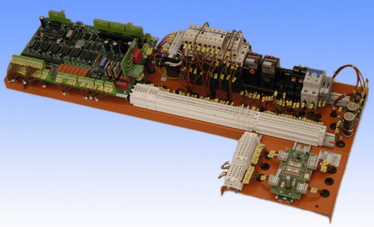

Oranžový sokl s patrovou i silovou částí

Rozvaděč výtahu

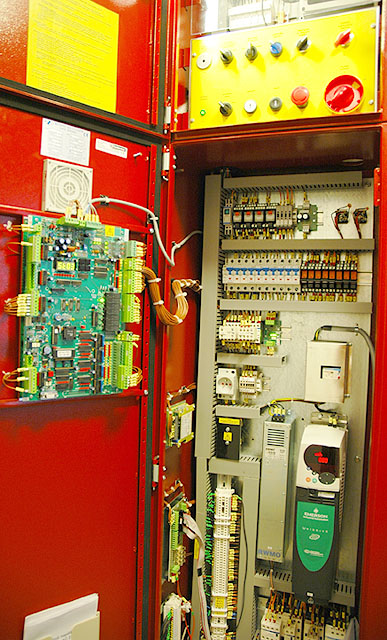

Kvůli úzké škatuli asi mají logickou desku na dveřích rozvaděče, divný

Rozvaděč výtahu

Někde to vypadlo, prvně si udělam kafé :-)


Přesnější popisy releových rozvaděčů například v knize
Červenka - Ruml
Výtahy - opravy a údržba
SNTL 1976
