Zajímavý starý výtah:

Atypická šířka kabiny a proužkovaný stroj - zaslal Patrik Rehák


"Zdravím, dnes jsem nafotil osobní výtah s nosností 500 kg, který má zajímavé rozměry kabiny, která je kratší, ale o něco širší. Bohužel byl na něm asi před týdnem měněn rozvaděč a to přesto, že původní byl funkční. Naštěstí byl původní rozvaděč ještě položený ve strojovně :)
Omlouvám se za ten nepořádek ve strojovně :)"


- A my máme štěstí, že můžeme původní relátkový rozvaděč ještě vidět :-)


Následné fotky poslal Patrik Rehák, já je pak jen upravil a udělal výřezy a detaily.

Staré výtahy - web www.starevytahy.cz.Staré výtahy - web www.starevytahy.cz

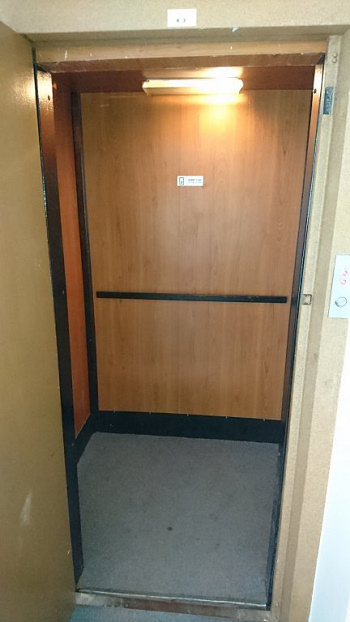

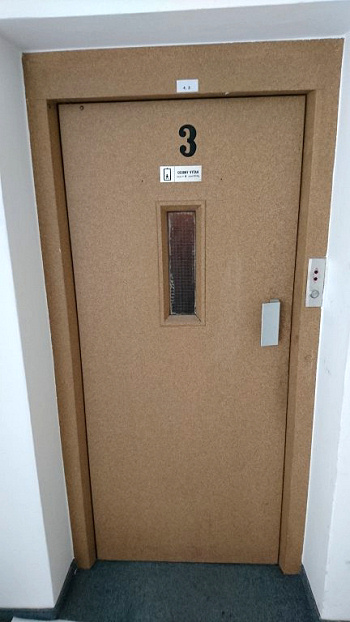

Starší výtah s širší kratší kabinou prý.

Staré výtahy - web www.starevytahy.cz.Staré výtahy - web www.starevytahy.cz

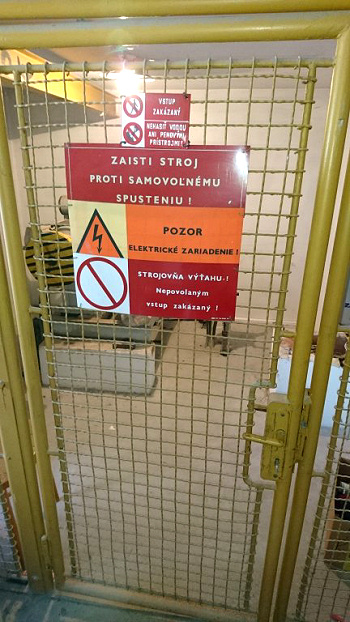

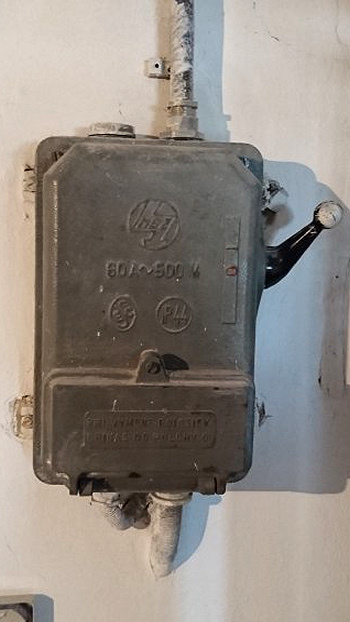

Strojovna je uzamčena ještě mříží; hlavní vypínač

Staré výtahy - web www.starevytahy.cz

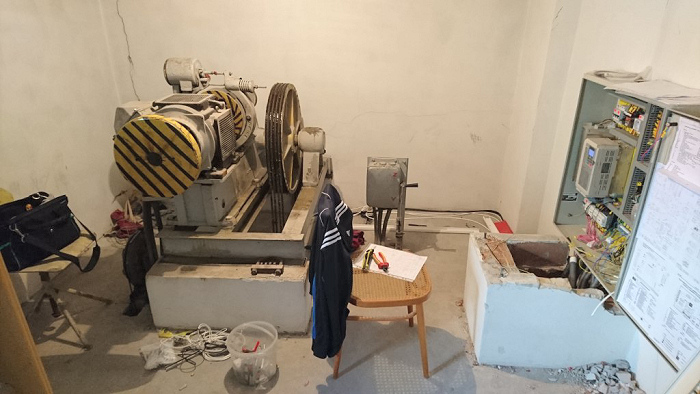

Strojovna s původním strojem ale novým rozvaděčem.

Staré výtahy - web www.starevytahy.cz

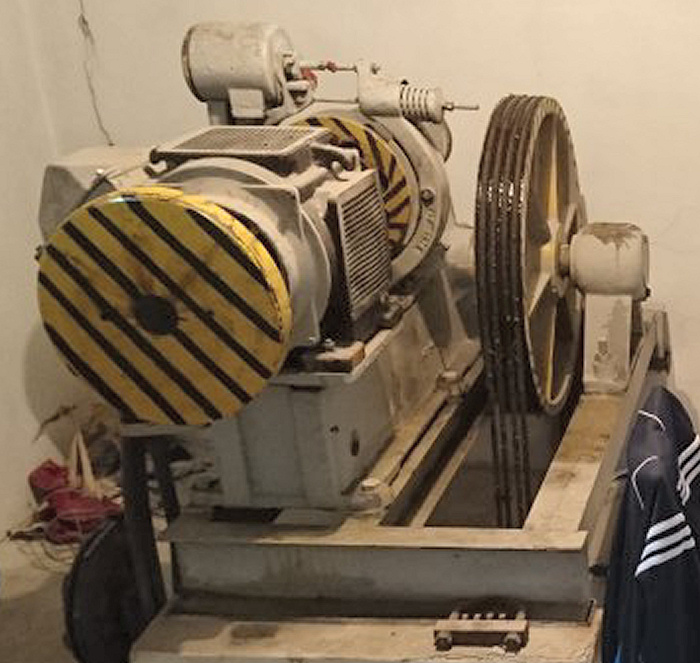

Podle natřených proužků se snadno vidí, zda se stroj točí.

Staré výtahy - web www.starevytahy.cz

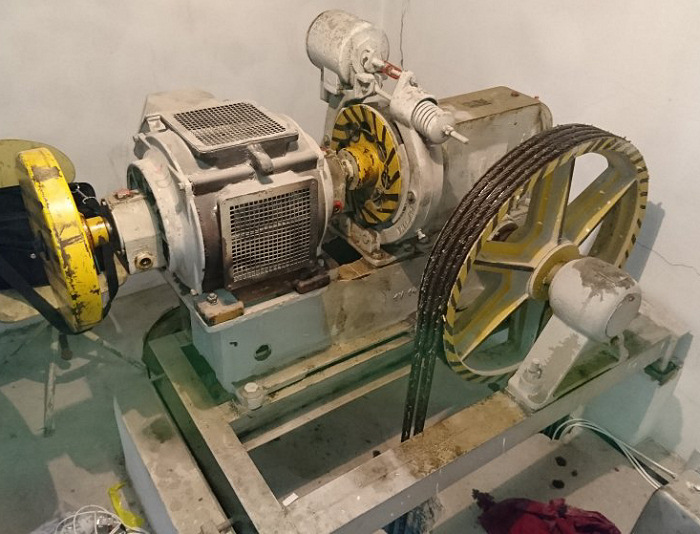

On je oproužkován i kotouč brzdy a velké kladky, to je bomba :))

Staré výtahy - web www.starevytahy.cz

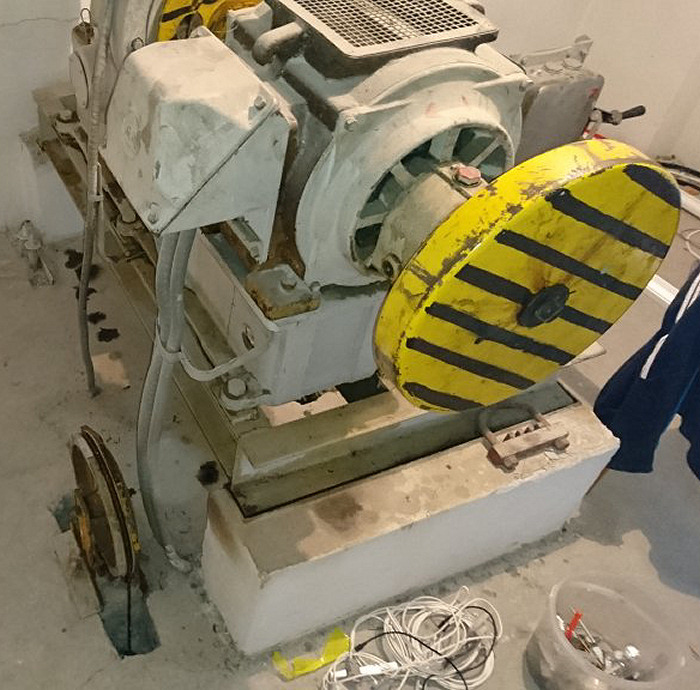

Detail motoru a ručního kotouče

Staré výtahy - web www.starevytahy.cz

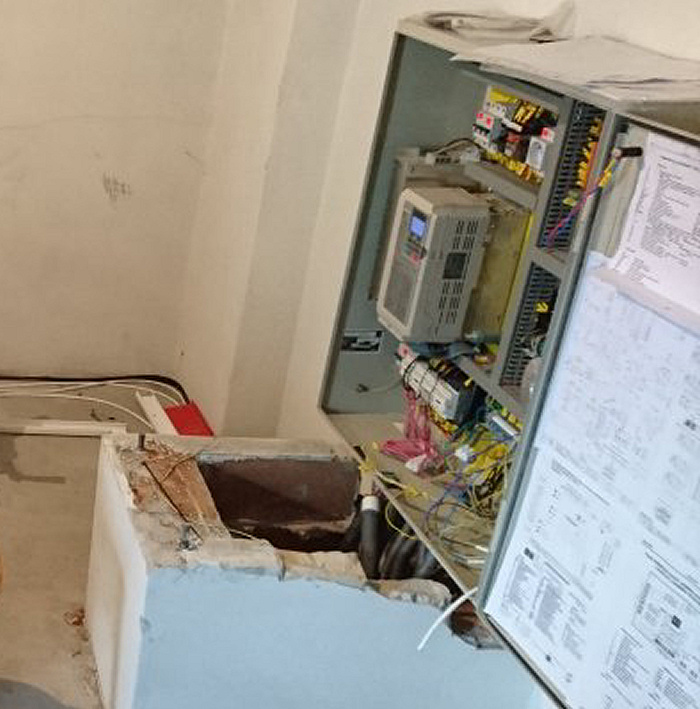

Nový rozvaděč na extra širokém zděném soklu

Staré výtahy - web www.starevytahy.cz

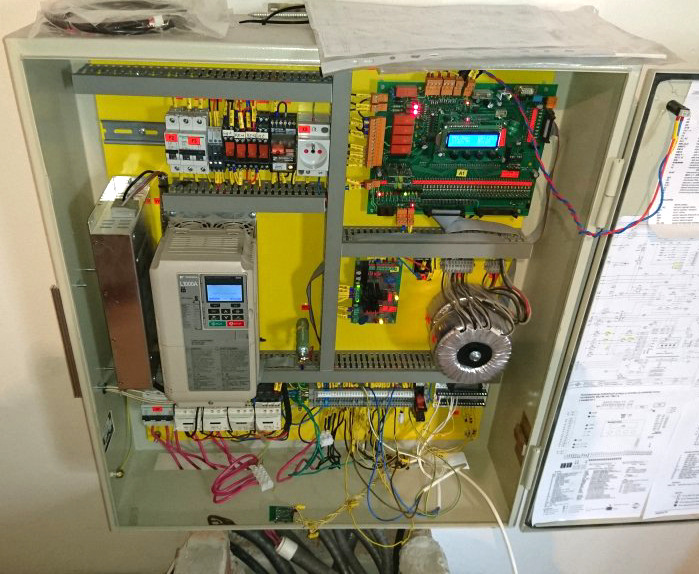

Je to pěkný, chytrý, ale málo tam cvakaj relátka...
Vlevo frekvenční měnič pro pozvolný rozjezd i dojezd, vpravo karta se stavovou displejí

Staré výtahy - web www.starevytahy.cz

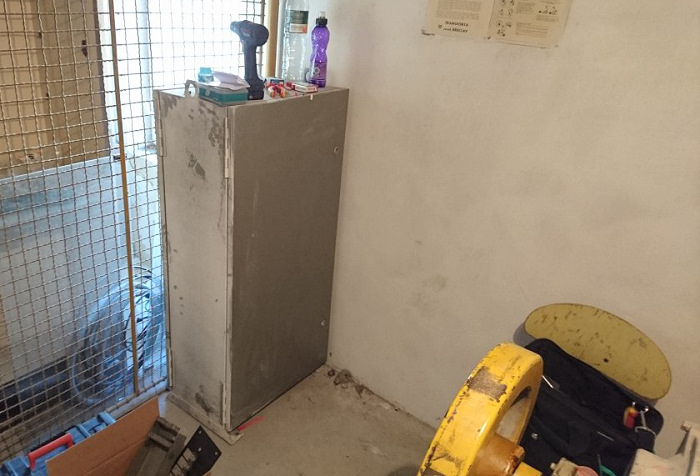

Copak se to krčí v koutě? Původní releový rozvaděč!

Staré výtahy - web www.starevytahy.cz

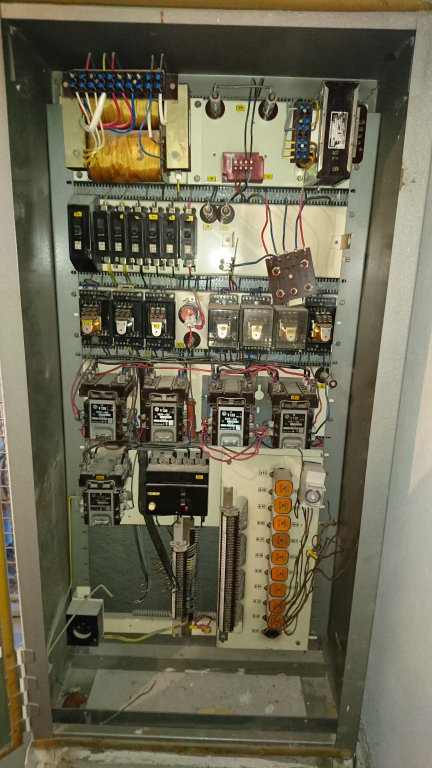

Takto vypadá celý uvnitř...

Staré výtahy - web www.starevytahy.cz

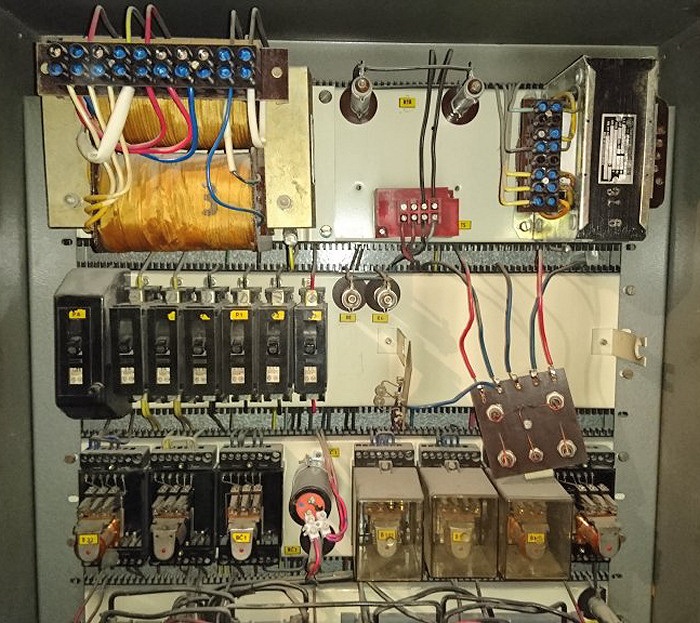

Horní část - trafo řídícího a světelného obvodu, jističe silového a řídícího obvodu,
relé bezpečnostního obvodu a směru jízdy

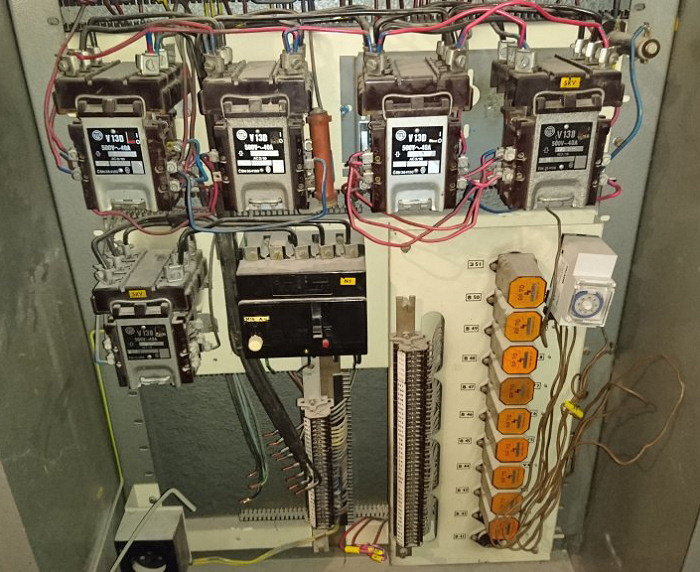

Staré výtahy - web www.starevytahy.cz

Směrové stykače, řada patrových relé RP70... Nádhera :-)



Díky moc za zaslané fotky.

Prosím i další výtaháře nebo nadšence, o detailní fotografie starších výtahů, které zanikají bohužel rychleji, než bývá možnost je nafotit. Podle přání fotky rád uvedu s Vaším jménem, nebo anonymně.

Tento web je snad jediný, který se starším výtahům v Česko-Slovensku věnuje. Jsem amatér nadšenec, ne výtahář povoláním... Díky opatřením EU staré dobré releové výtahy nenávratně mizí. Myslím si, že alespoň pro pěkné vzpomínky, i pro zajímavost stojí za to, staré releové výtahy alespoň takto dokumentovat, dokud ještě nějaké existují!
