Nákladní řetězový výtah: Brno - Dominikánská ulice

Výtah s gallovými řetězy, protizávažím a rozvaděčem VCN3


Dvojklikem panorama otevřete na celou obrazovku a ESC klávesou zase zmenšíte.
   - Panorama se nezobrazuje plynule? Máte pomalý počítač / připojení na internet :-)    Rolovátko myši = zoom záběru.



Dopoledne mi zavolal pán, že jim v budově nejede nákladní výtah a výtaháři si s tím zatím nevěděli rady, a že našel mé stránky, že jsem do starých výtahů nadšenec, tak jestli bych se na to nepodíval...

Odpověděl jsem, že se podívám rád, ale nejsem výtahář. Nicméně, mohu s sebou aspoň vzít nějaká relátka a zkusit je vyměnit, kdyby nějaké odešlo, že bychom to tímto způsobem třeba zprovoznili.

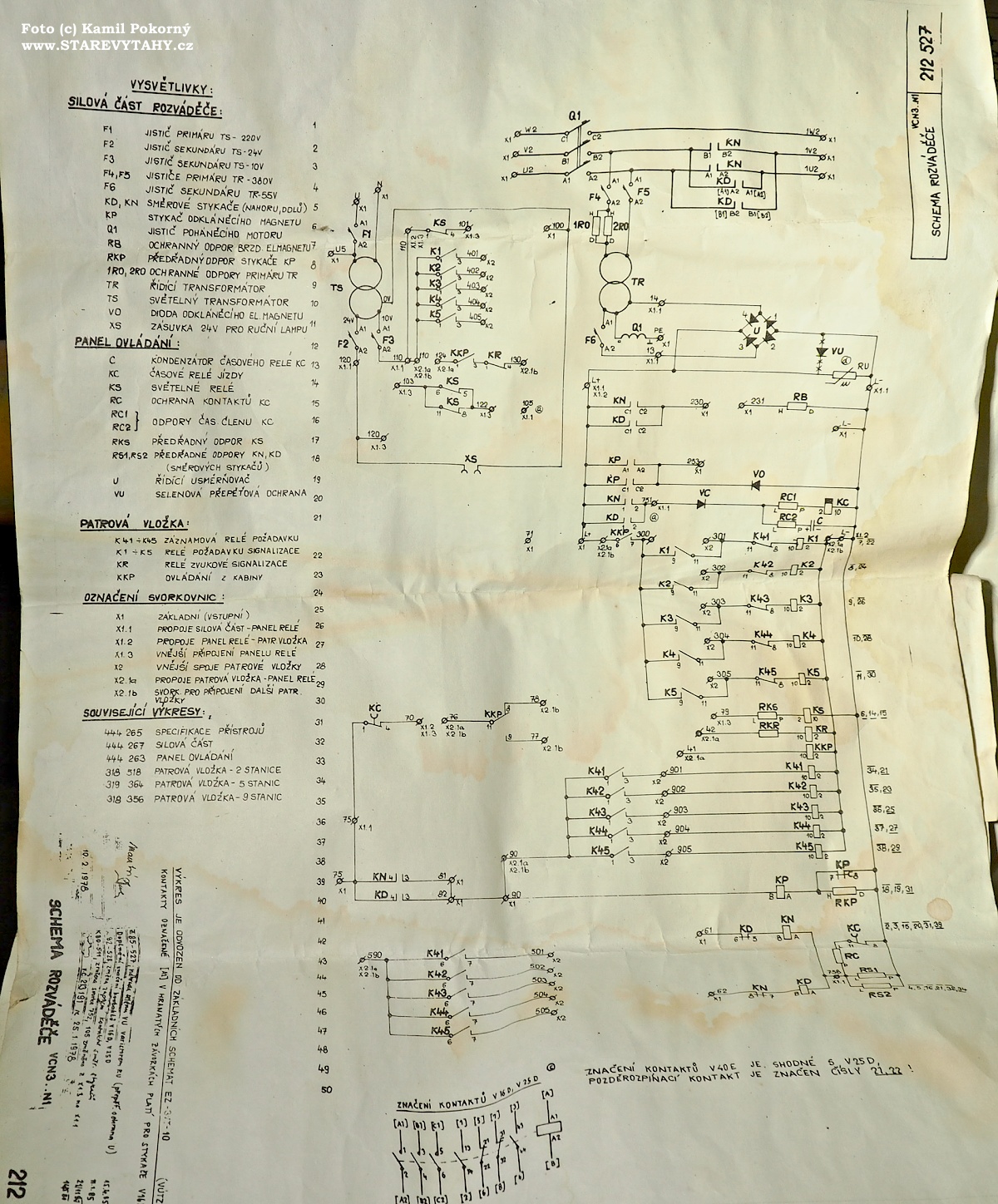

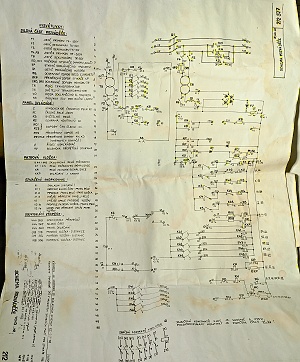

Relátka typu RP70 jsem postupně vyměňoval s tím, že místo záznamového relé pro patra jsem vložil své s tlačítkem způsobujícím mechanicky přítah kotvičky relé, aby se nemuselo lítat na chodbu stále zkoušet výtah přivolat, a k tomu jsem vyměňoval postupně okolní relé, patrová i ostatní, ale výtah to neoživilo, ne a ne se rozjet. Ovládací obvody měly napětí, relé pro přednost volby z kabiny reagovalo, stykač pro hrncový kabinový magnet zámku taky reagoval, ale ve schematech jsem narychlo nerozpoznal, které svorky vedou ke dveřním kontaktům, protože to tam není popsané a ani logicky jsem to ze zapojení nebyl schopen odvodit. Nechtěl jsem moc experimentovat a nejistě propojovat svorky, to by bylo na dýl, abych opravdu zkoušel propojit správné body. Pán byl rád, že jsem aspoň vyzkoušel vyměnit ta relé a že aspoň ví, že relátka a jističe jsou v pořádku a že bude nejspíše přerušen v šachtě bezpečnostní obvod tím, že jsou možná opálené některé staré kontakty u dveří, a já jsem byl rád, že jsem si mohl krásný starý stroj a rozvaděč nafotit :-)

Potěšte se také pár fotkami:


Výtah řetězový nákladní - Dominikánská, Brno

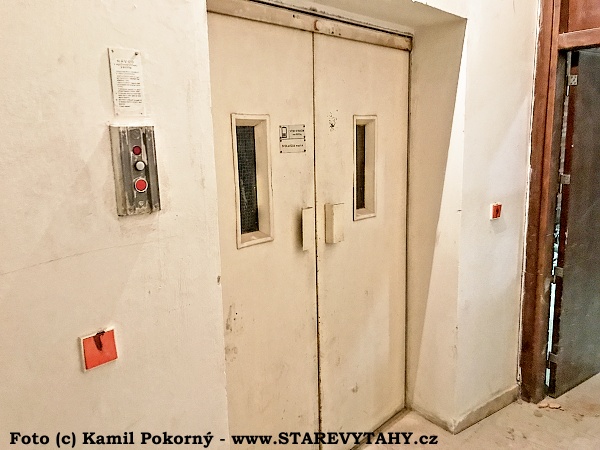

Výtah v patře

Výtah řetězový nákladní - Dominikánská, Brno

Nosnost výtahu

Výtah řetězový nákladní - Dominikánská, Brno

Ve strojovně moc světla nebylo a svítidlo stropní nefungovalo.

Výtah řetězový nákladní - Dominikánská, Brno

Ale na delší čas expozice se to dalo nafotit a zbytek vyhonit v grafickém programu :)

Výtah řetězový nákladní - Dominikánská, Brno

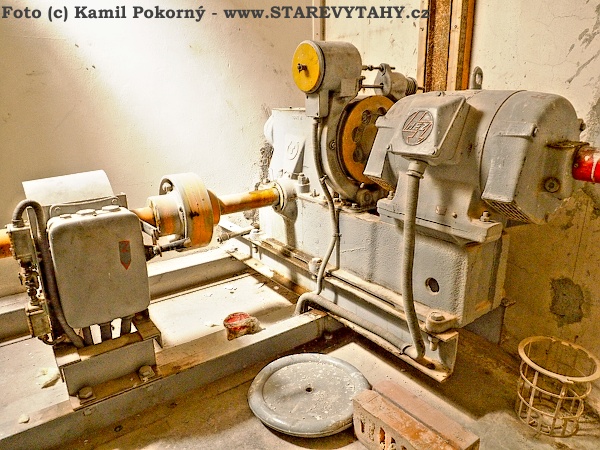

Původní stroj pro nákladní řetězový výtah bez dojíždění.

Výtah řetězový nákladní - Dominikánská, Brno

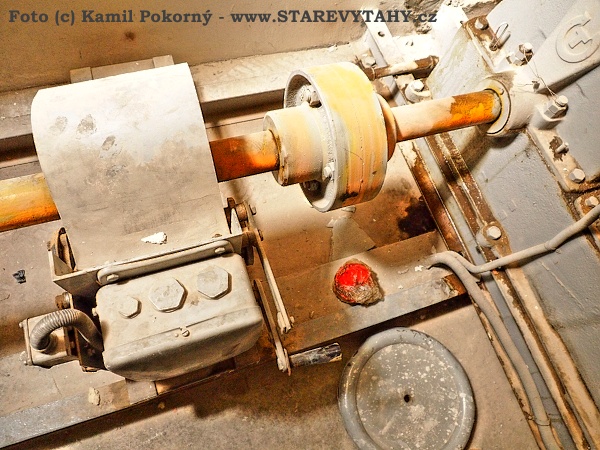

Detail spojky a hnací řídele

Výtah řetězový nákladní - Dominikánská, Brno

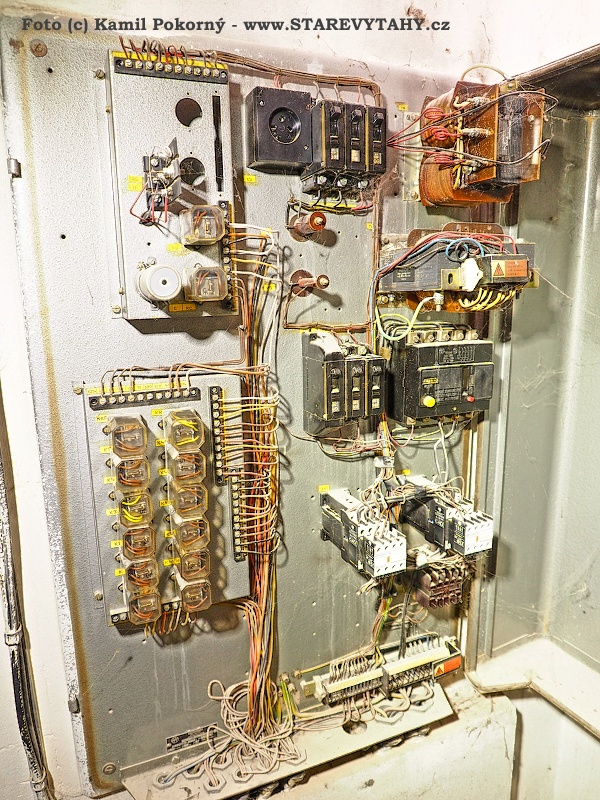

A konečně rozvaděč relátkový... Typ VCN3 N1

Výtah řetězový nákladní - Dominikánská, Brno

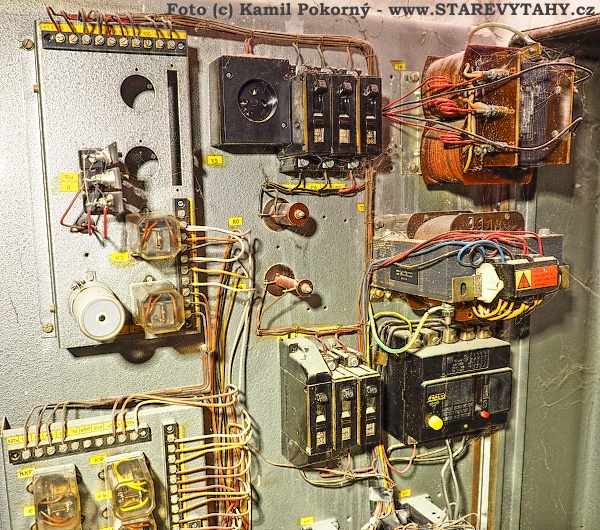

Horní část rozvaděče s trafy, usměrňovačem, jističi...

Výtah řetězový nákladní - Dominikánská, Brno

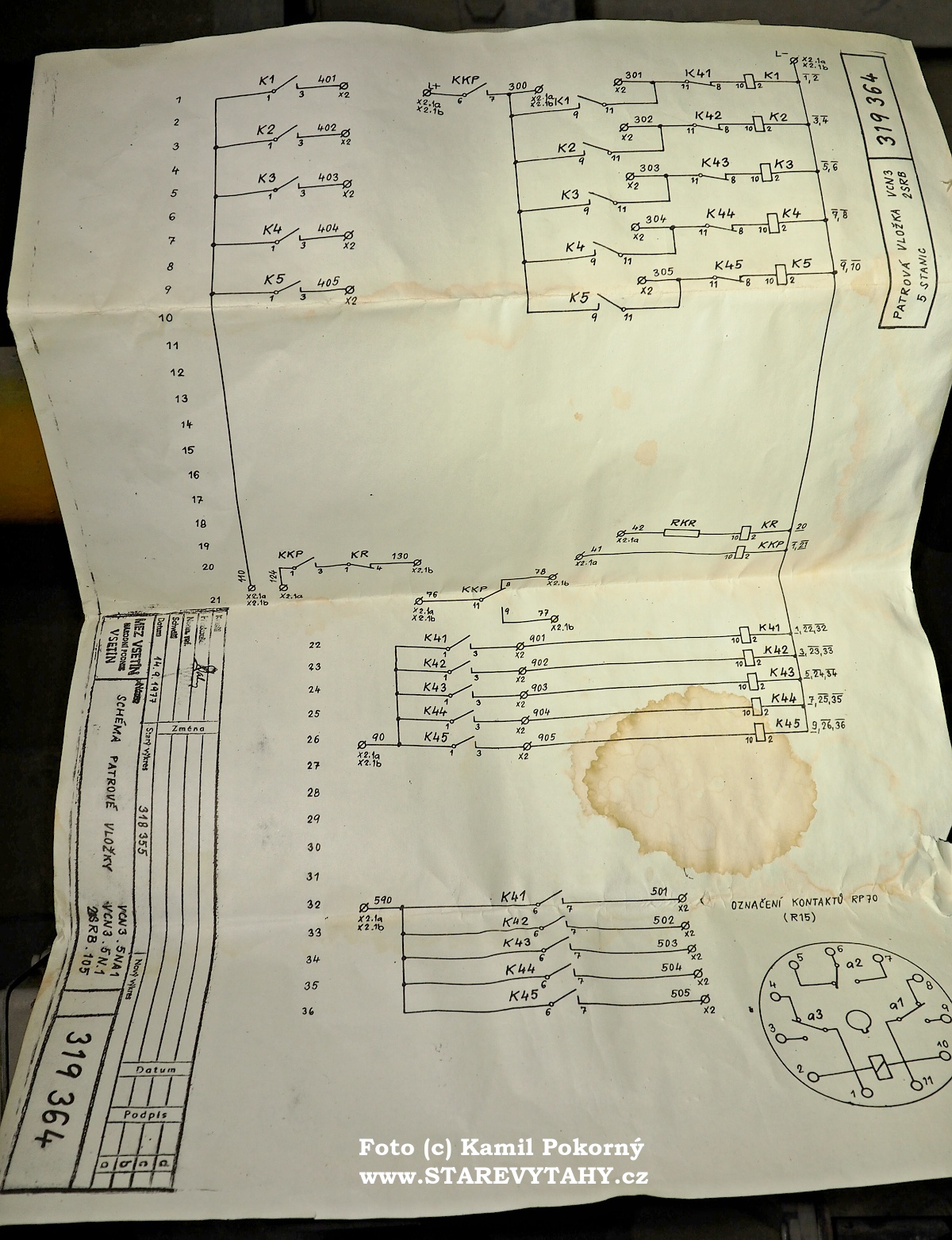

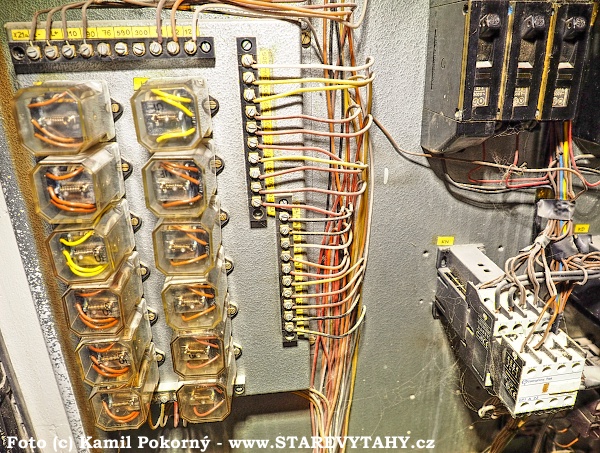

Patrový registr - záznamová relé pro volbu pater

Výtah řetězový nákladní - Dominikánská, Brno

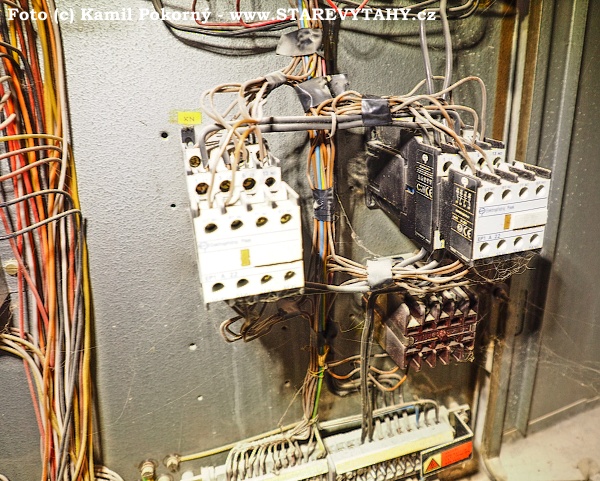

Směrové stykače a pod nimi stykač pro hrncový magnet zámku na kabině

Výtah řetězový nákladní - Dominikánská, Brno

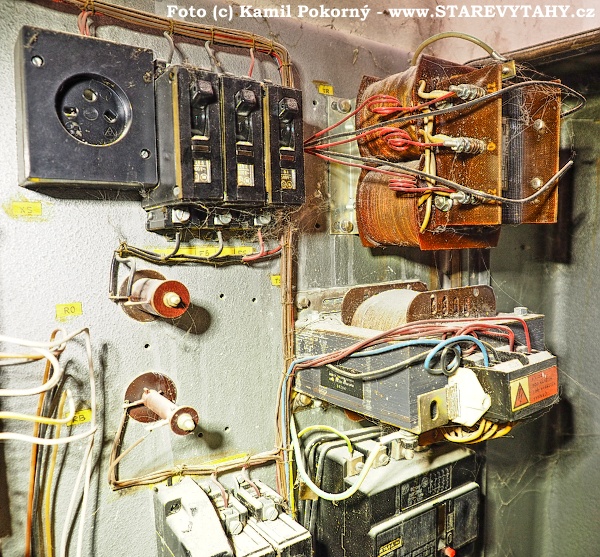

Jističe a transformátory pro světelnou část a pro ovládací obvody

Výtah řetězový nákladní - Dominikánská, Brno

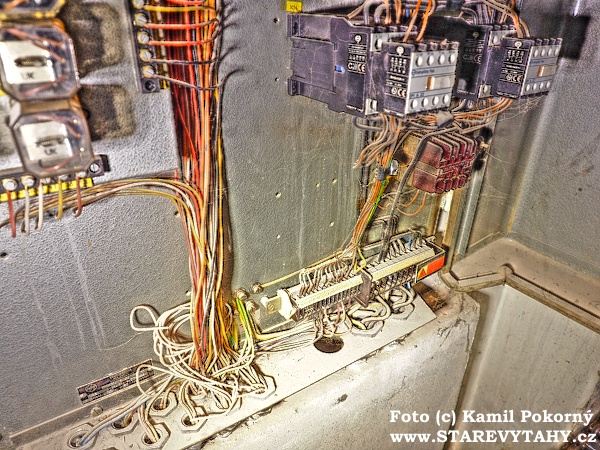

Pestré krásné drátky ke svorkovnici - rozhraní mezi rozvaděčem a šachtou

Výtah řetězový nákladní - Dominikánská, Brno

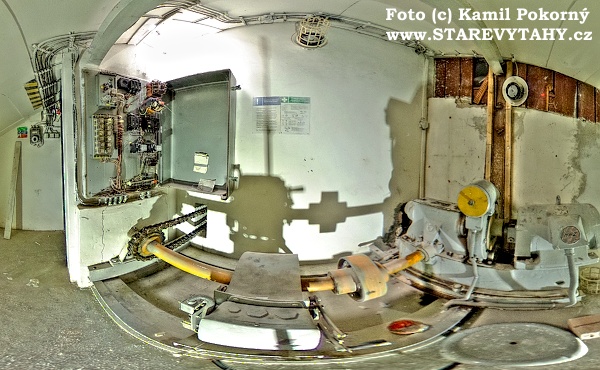

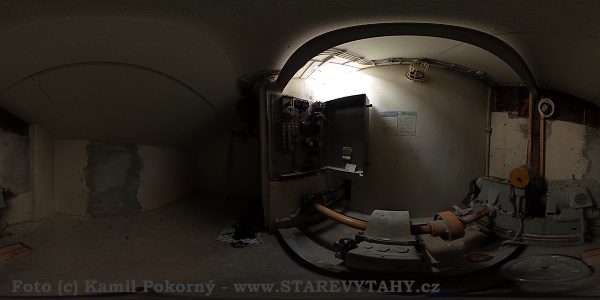

Zkusil jsem na stativu i panorama, aspoň pro představu a zachycení celé strojovny...

Výtah řetězový nákladní - Dominikánská, Brno. Výtah řetězový nákladní - Dominikánská, Brno

Kliknutím otevřete zvětšené...

Výtah řetězový nákladní - Dominikánská, Brno

Kliknutím otevřete zvětšené...




Prosím nadšence nebo výtaháře o zaslání fotek starého výtahu, nejlépe strojovny a rozvaděče detailně - pro tento web, nebo jen pro mne...
Uveďte prosím, zda mohu fotky publikovat a se jménem autora, nebo jen bez.
Je to šance, jak zachránit původní výtahy, části, rozvaděče, alespoň fotograficky,
a potěšit tím i další nadšence nebo výtaháře.
Bohužel mi i další a další firmy sdělují, že staré součásti, které by se už dnes hodily i do malého muzea starých výtahů, prostě dali do sběru, aby se jim ve skladu uvolnilo místo!
Než něco vyhodíte nesmyslně, alespoň to dobře nafoťte, a vystavme to tady na webu...
Tyto výzvy uvádím pokaždé a odezva je sice totálně minimální, výtaháři už z 99,9 % asi nejsou nadšenci ale berou to jen jako nezáživnou práci, ale věřím že i někteří další budou mít pochopení aspoň pro moji podivnou snahu, zachytit a ukázat tady různé zajímavosti starých výtahů, než všechny zmizí nadobro! A pokusí se něco nafotit aspoň na mobil, natočit krátké video a dáme to na web, sem s tím!
