"Zdravím,
zde vám posílám další fotky, tentokrát je to osobní výtah s nosností 250kg, který zastavuje ve stanicích ještě vlivem patrových pák a je řízen rozvaděčem VKR-40.
Zajímavostí je praporkový koncový vypínač - při průjezdu kabiny směrem nahoru kabina nara zí na praporek, který je spojen s tyčí a ta je spojena s pákou koncového vypínače.
Při průjezdu kabiny směrem dolů narazí protiváha do druhého praporku :) S pozdravem P.Rehák :)"
Následné fotky poslal Patrik Rehák, já je pak jen upravil a udělal výřezy a detaily.
.

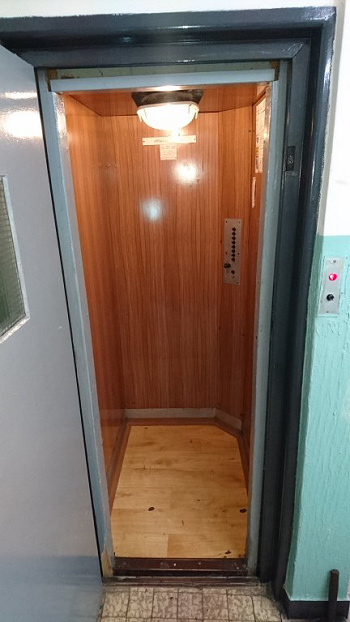

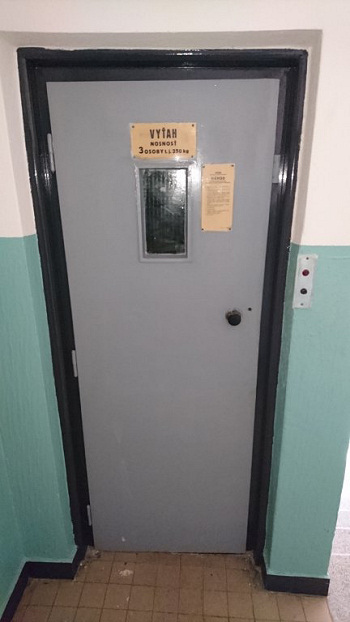

Plechové dveře výtahu a dřevěná kabina s hliníkovým tablem.
.
Zajímavost - červeně označené vyčnívající kovové "praporky"
.

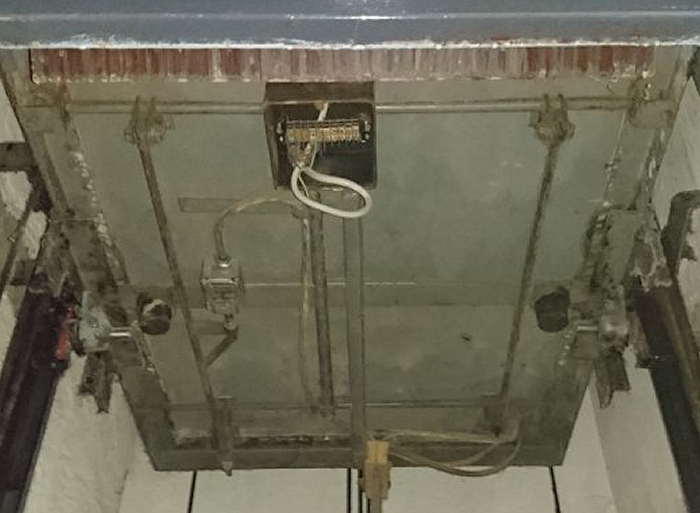

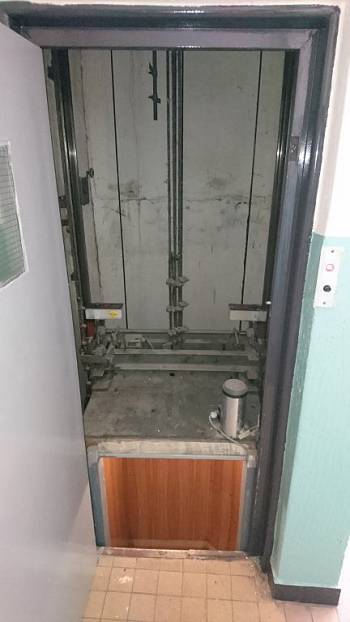

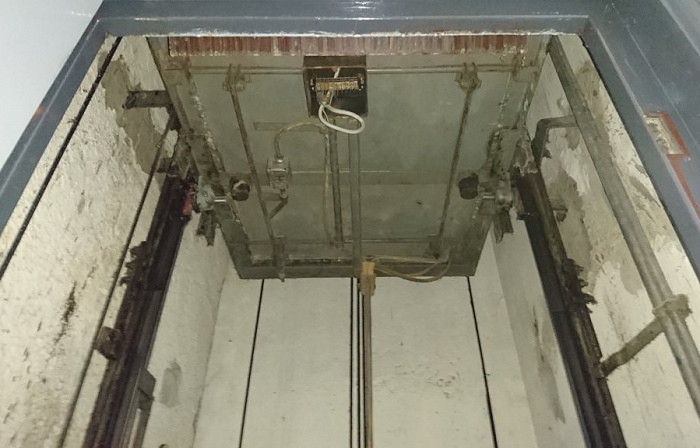

Ještě pohled na praporky u stropu šachty výtahu, a pohled pod podlahu kabiny.
Klasický úzký práh podlahy (dnes jsou práhy půl metru přesahující dolů)
Detail na podlahový mechanismus - váhové spínače s odkrytou svorkovnicí

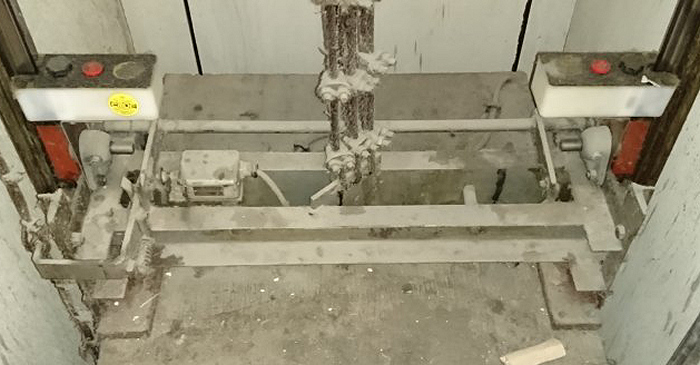

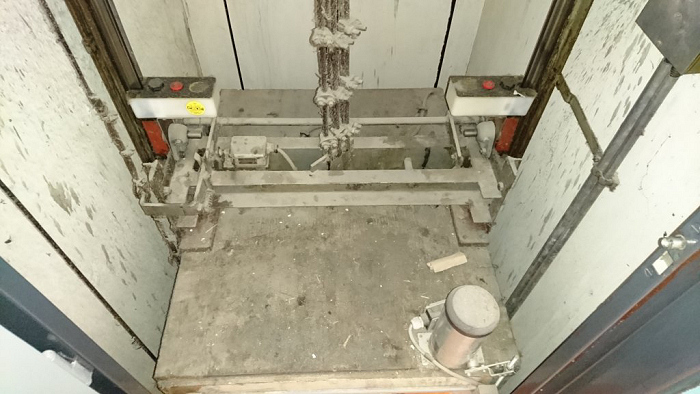

Na kabině - vpravo blíž je "hrnec" s krytou cívkou odkláněcí křivky s táhlem pro zamykání
Detailnější pohled na lanové závěsy a samočinné maznice kolejnic - vodítek

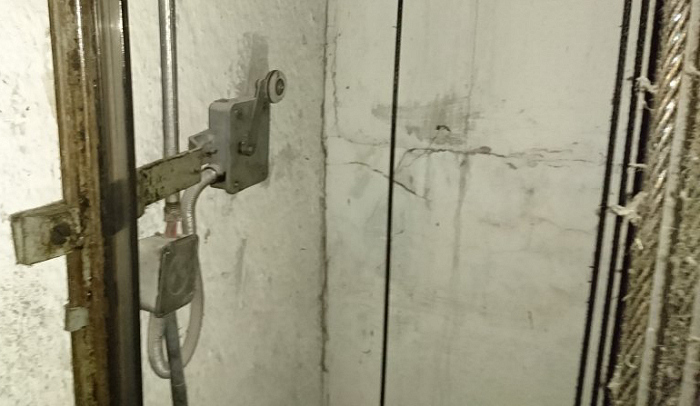

V každém patře býval pákový patrový přepínač pro logiku směru jízdy i zastavení.

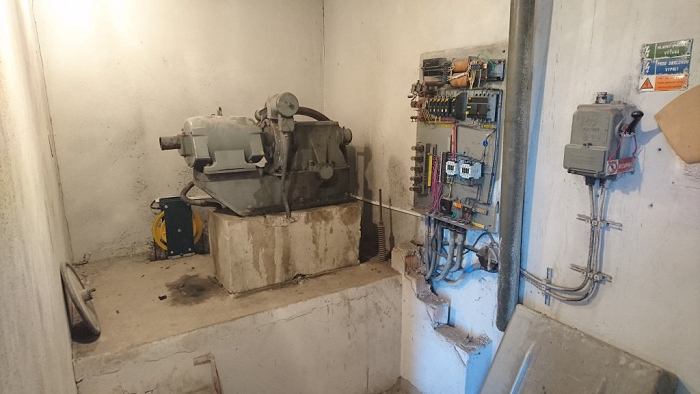

Pohled do strojovny

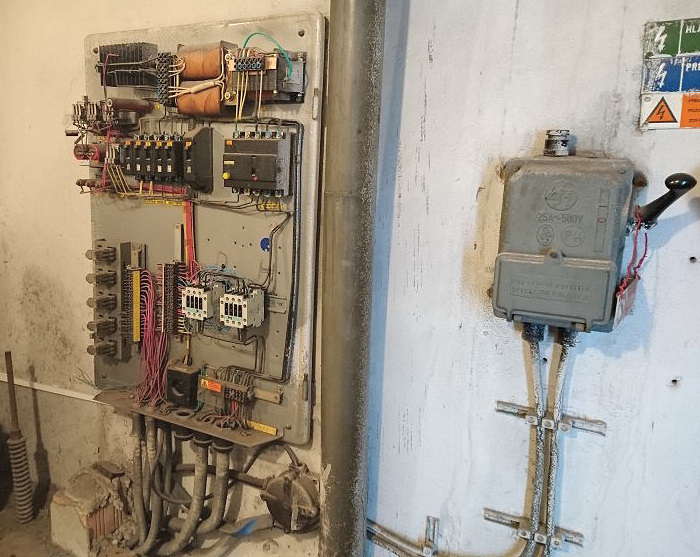

Vpravo hlavní vypínač, vlevo releový rozvaděč

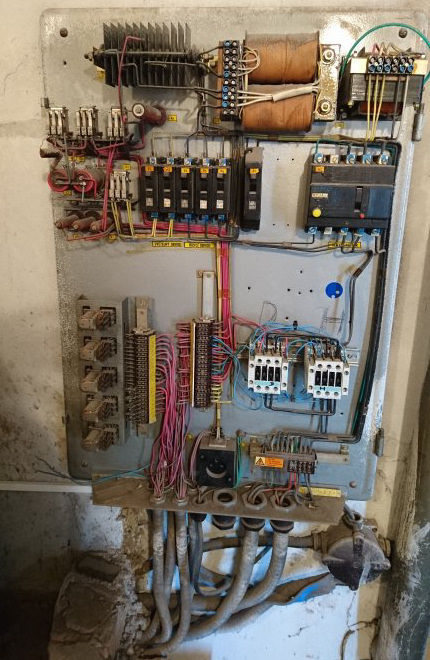

Celý rozvaděč, chudák zaprášený, chápu že tak zaneřáděné kontakty relátek
byly poruchové, musely se čistit kartáčkem, nebo vyměňovat relátka...

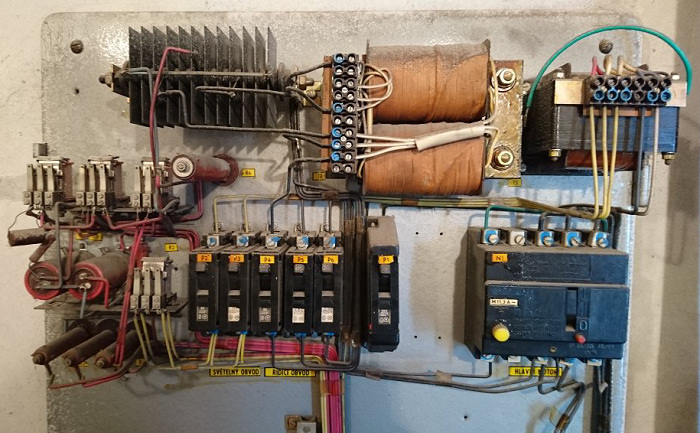

Detail rozvaděče - trafa, jističe, usměrňovač, světelný obvod...
Ještě detailík trochu, co jen rozlišení fotky dovolí.

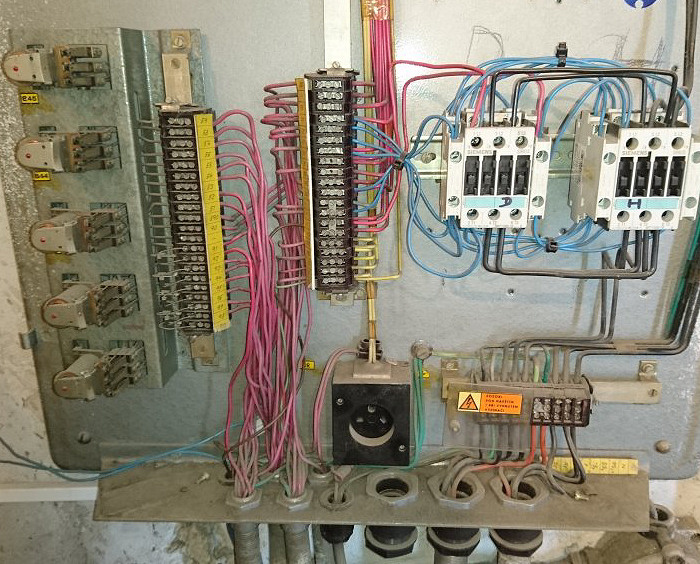

Vlevo patrová relé, svorkovnice, vpravo směrové stykače...
Funkce: Stiskem tlačítka sepne relé příslušného patra a podle
pozice kabiny a poloh patrových pák sepne jeden ze směrových stykačů.
Až kabina přijede k příslušné zvolené páce a přepne ji, rozpojí
tím ono relé a stykač motoru a relé brzdy. Kabina zastaví.

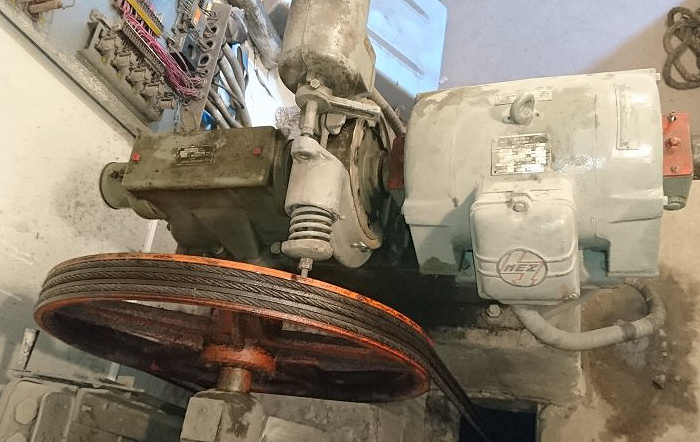

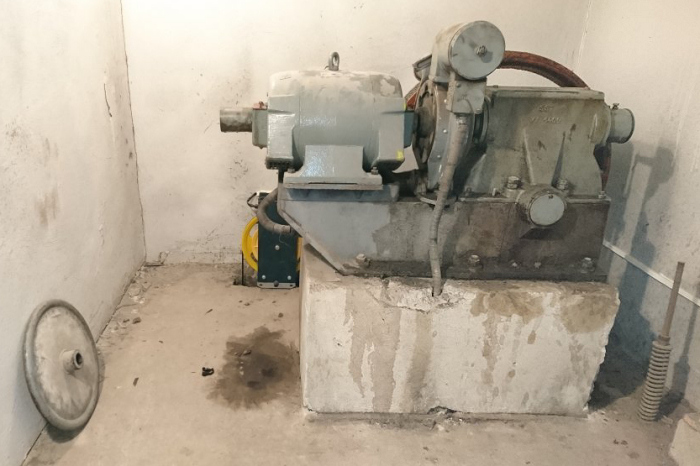

Výtahový stroj... Vlevo nasazovací kolo pro ruční dopravení kabiny
do patra a vyproštění osob z kabiny, pokud nejde proud atd.

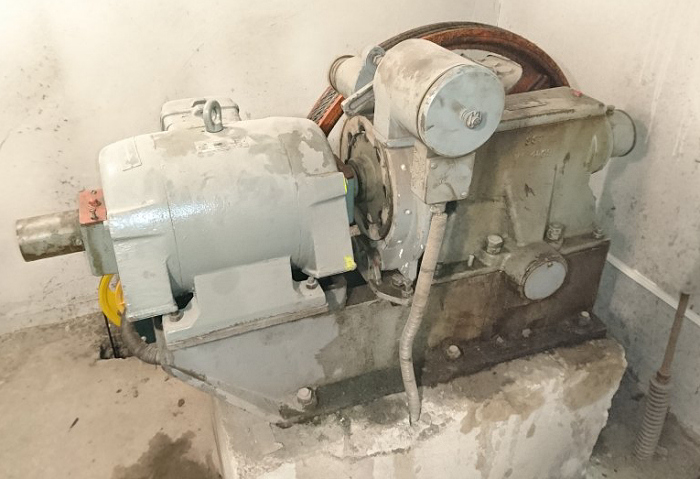

Vlevo motor, pak spojka a brzda, převodovka, lanové kolo

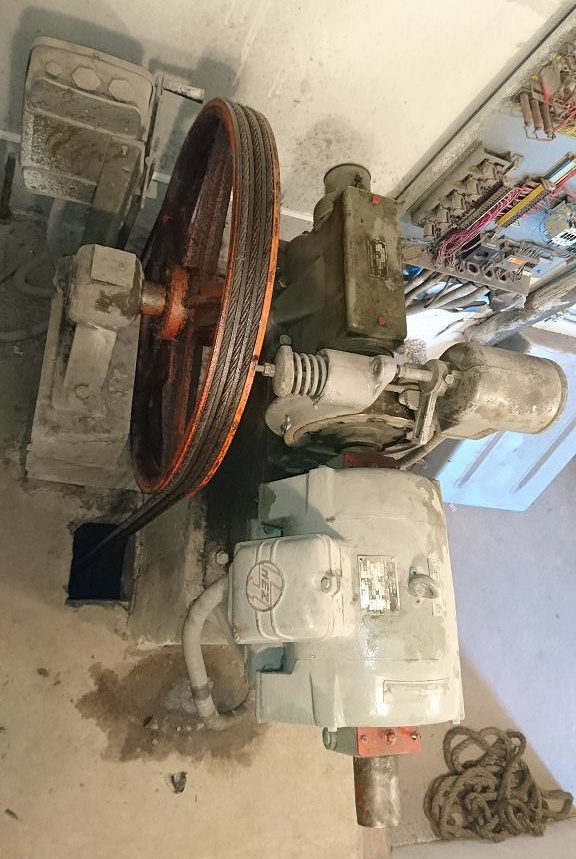

Pohled na stroj shora, vlevo nahoře - koncový vypínač
Detail ještě stroj shora

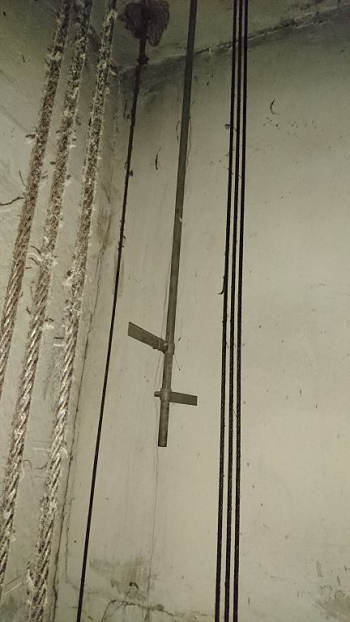

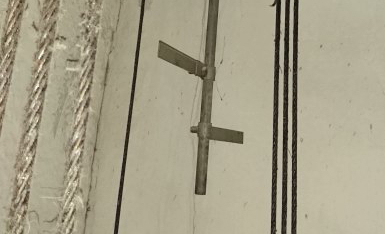

Ještě znovu ojedinělé praporky :-)
Levý pro kabinu (kabina jím posune nahoru, tím rozpojí koncový spínač ve strojovně)
a pravý je pro protizávaží - stejnou funkci, když je kabina až dole.
