Následné fotky poslal čtenář ze Slovenska, já je pak jen upravil a udělal výřezy.
Je vidět, že dříve to byly skutečně československé výtahy, protože jednotlivé přístroje, rozvaděč i stroj výtahu je prakticky totožný s těmi českými. Je skvělé, že můžeme nahlédnout i do schema zapojení, to má mírně odlišnou podobu. Bonusem je obvod světelné patrové signalizace se samostatnými relé.
Několik záběrů:
.
.

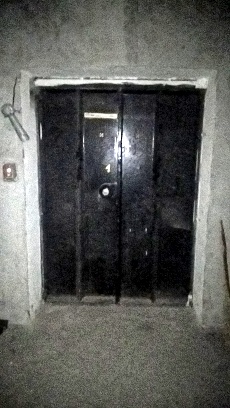

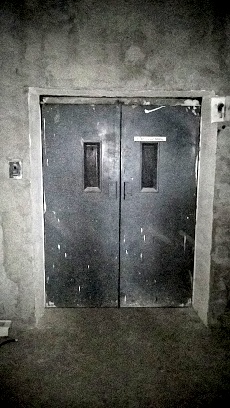

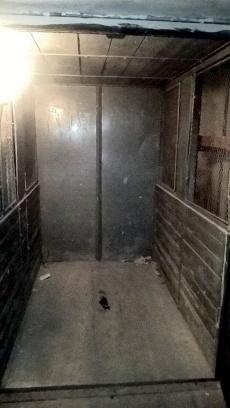

Vstupní portál a pohled do kabiny
.
.

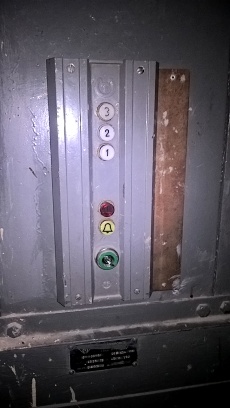

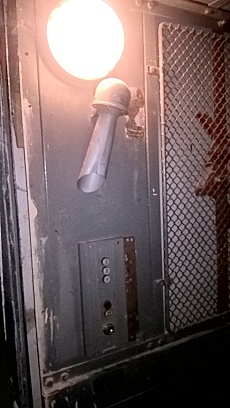

Ovládání v kabině (prosvětlená tlačítka pater se signalizací) a stroj

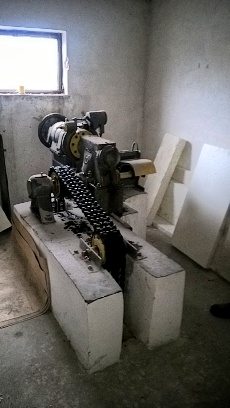

Stroj s převodovkou pro gallův řetěz

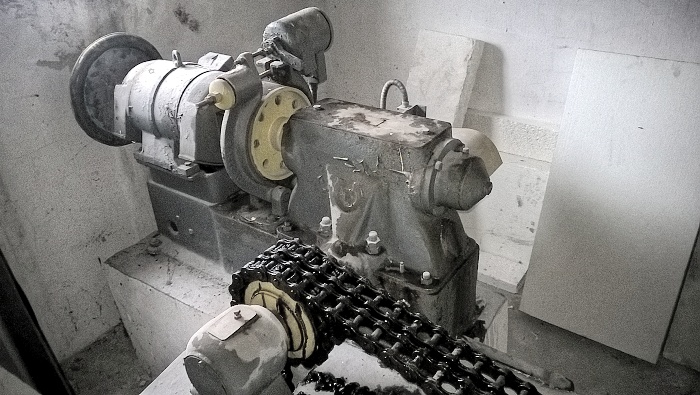

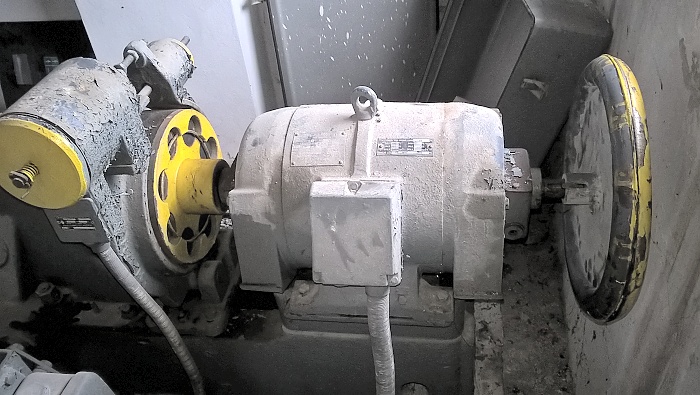

Vlevo brzda, motor, vpravo kolo pro ruční případný posun kabiny

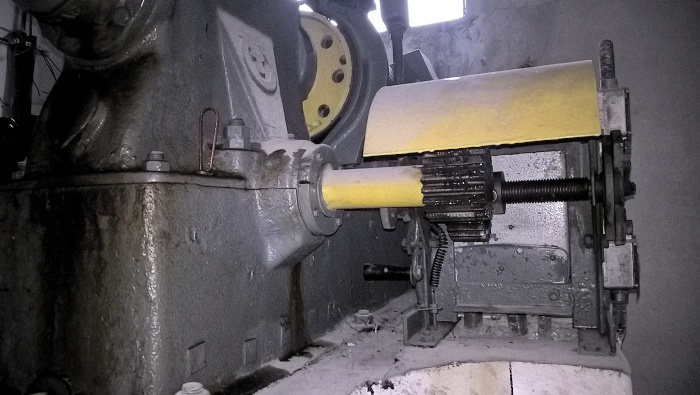

Krytí ozubeného převodu a vpravo koncové spínače

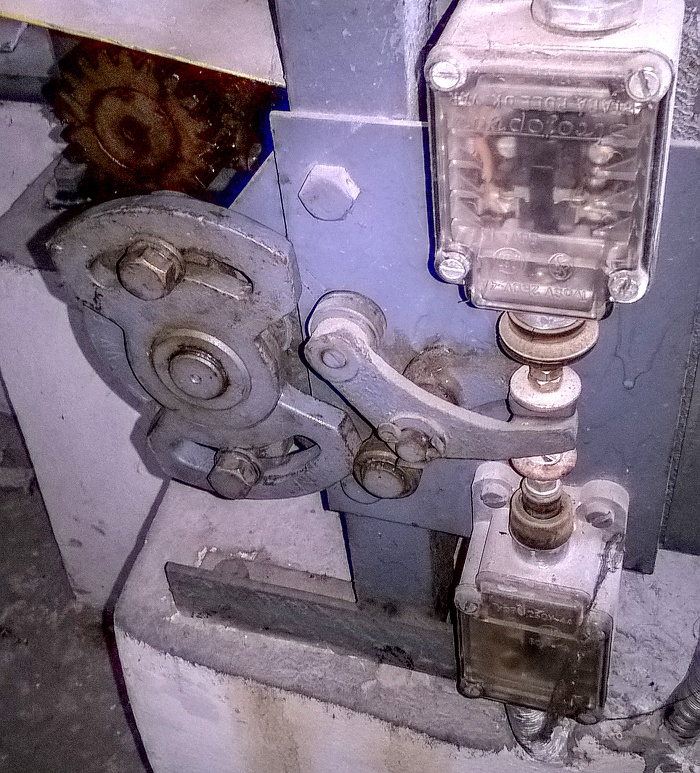

Detail koncových spínačů a mechanizmu

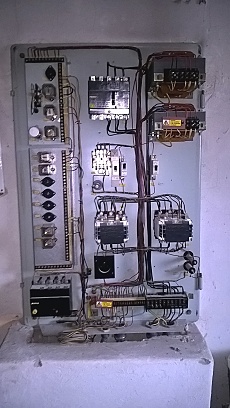

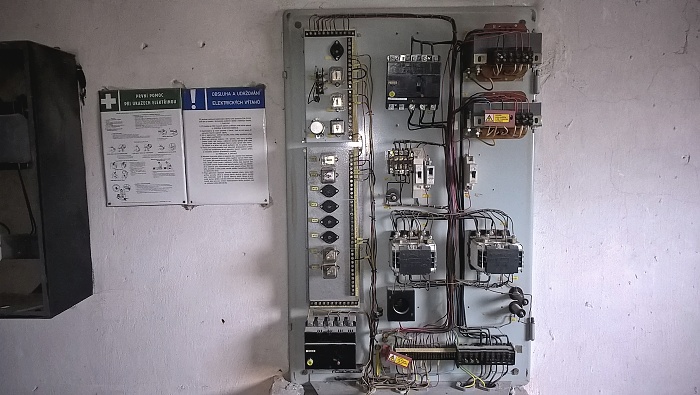

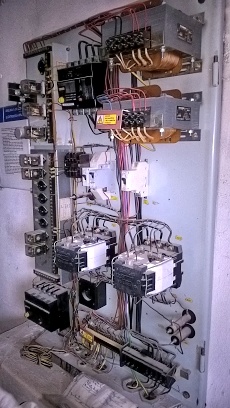

Releový rozvaděč
.
.
Další záběry a schema

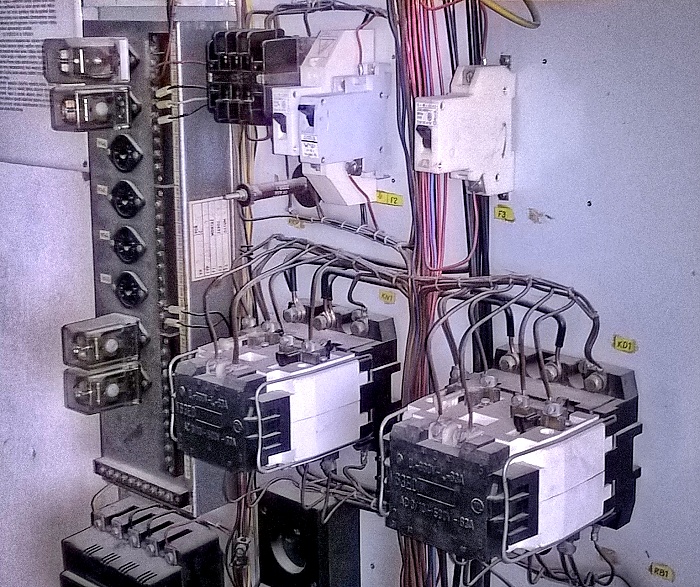

Detail směrových relé a vlevo patrových relé
Obvody světelné signalizace (samotná relé pro signalizaci dílčích pater!)

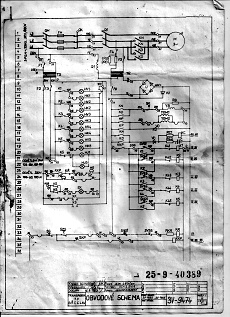

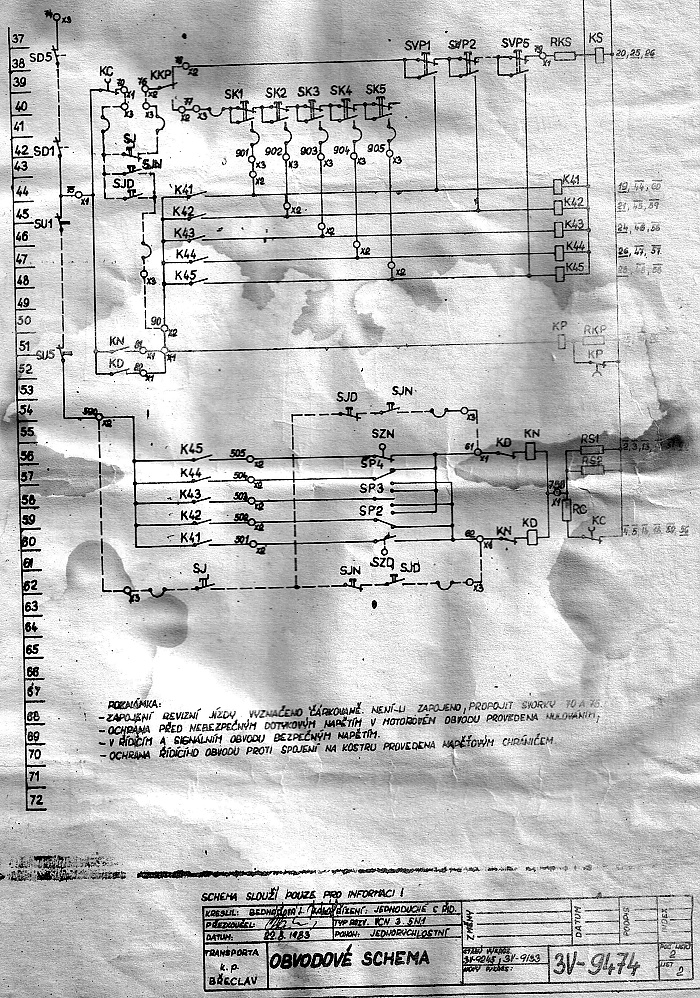

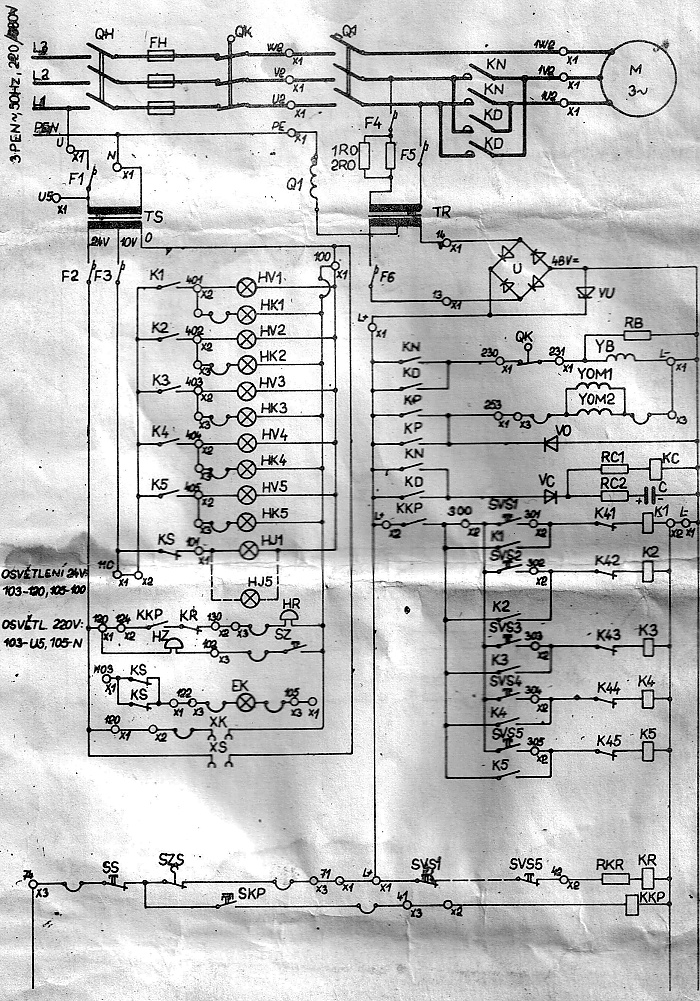

Obvody patrové logiky, relé, tlačítek a patrových přepínačů a obvodu servisní jízdy

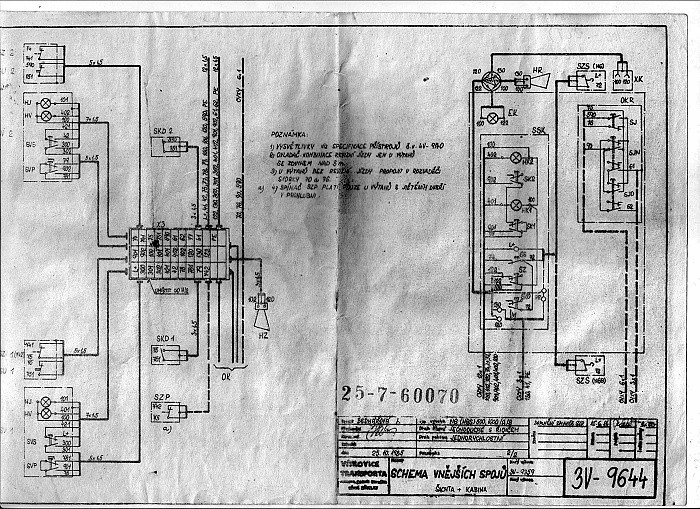

Zapojení kabiny
