Následné fotky poslal opět Tomáš Ryba, já je pak jen upravil a udělal výřezy a detaily.
"Zdravím
posílám vám fotky jídelního výtahu, který je tak starý, že má ještě střídavý řídící systém. S ním samozřejmě nemohly fungovat elektrolytické kondenzátory časových relé, proto je v rozvaděči staré časové relé s bimetalovým páskem (na vašich stránkách ho máte v sekci zapojení výtahů - logická část - obr.137 - na obrázku vpravo dole). Výtah je méně obvykle trakční (ne bubnový) s brzdou na 380 střídavých. Záznamová relátka jsou umístěna zvlášť v menším rozvádeči. Na poslední fotce je protiváha a praporkový tyčový koncový vypínač. Fotky můžete jako vždy umístit na web."
S radostí tak činím i s přiloženými záběry jež jsem upravil:

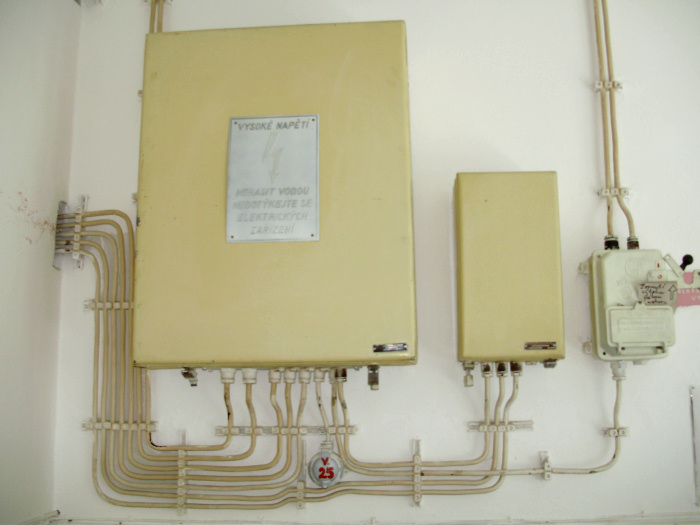

Rozvaděče velmi starého jídelního výtahu (menší rozvaděč vpravo s patrovými relé)

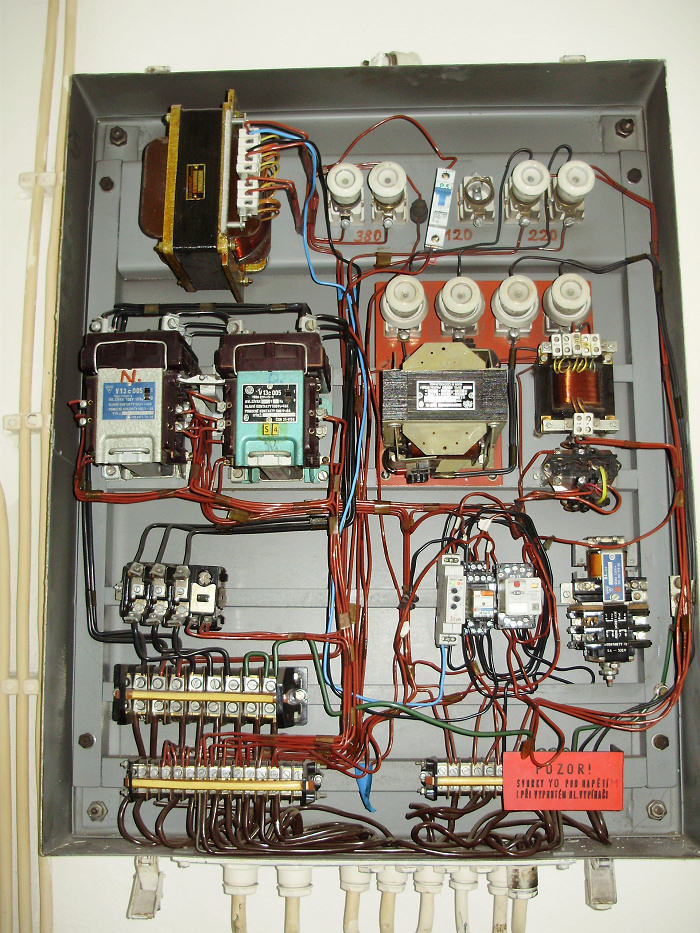

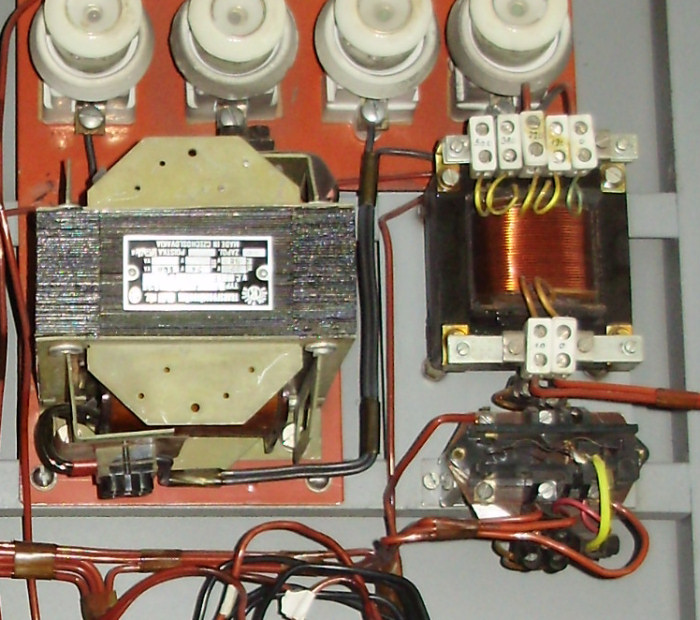

Hlavní rozvaděč se střídavým řídícím systémem

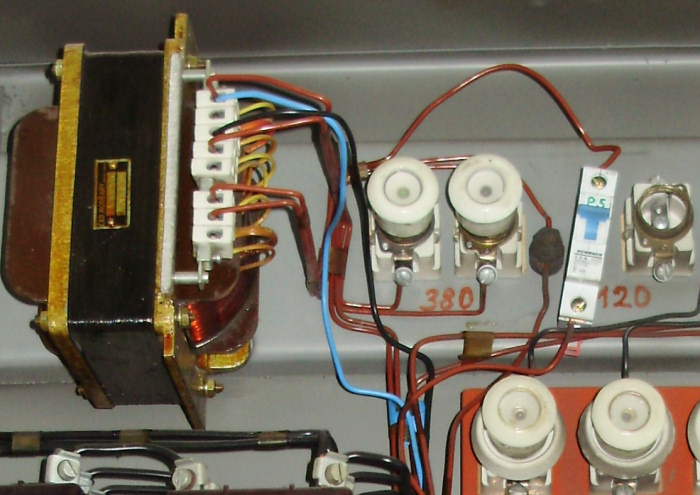

Detail na pojistky s jističem :-)

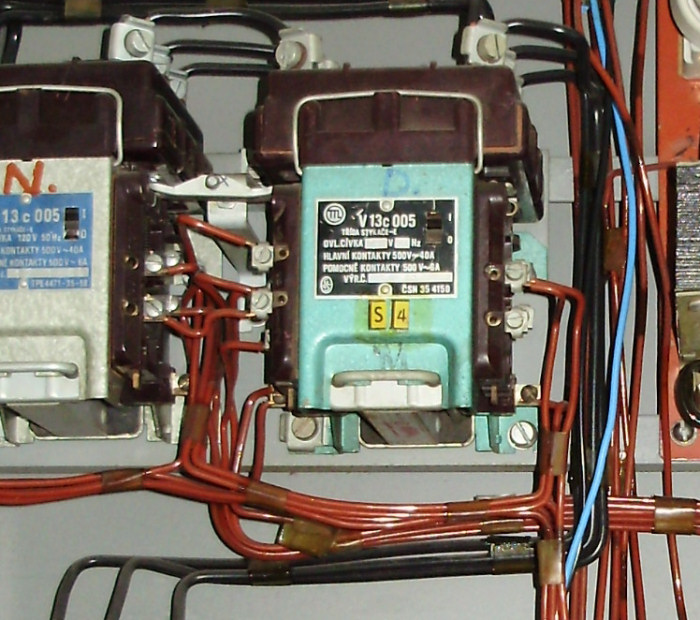

Směrové stykače jízdy motoru
Detail s časovým relé s bimetalovým plíškem

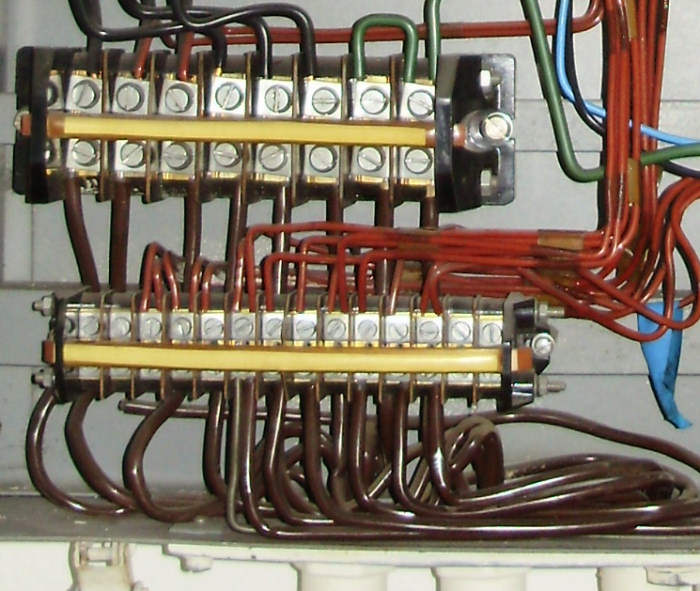

Staré velké svorkovnice a krásně hnědé dráty

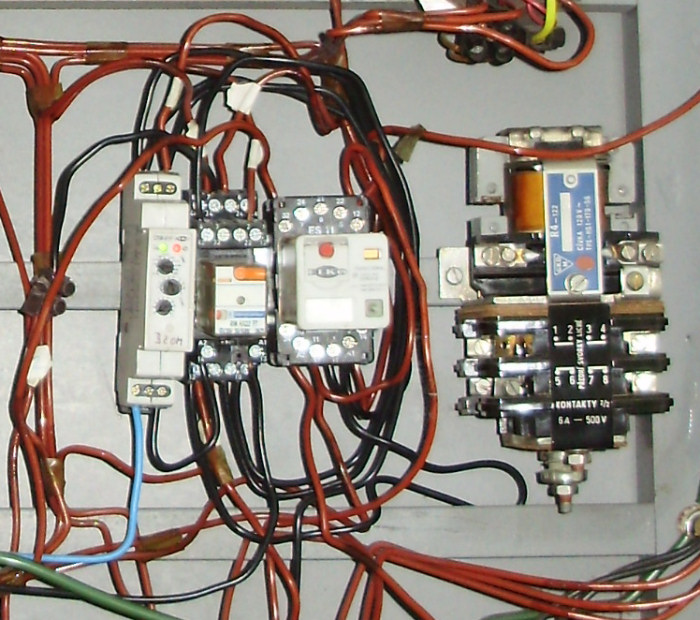

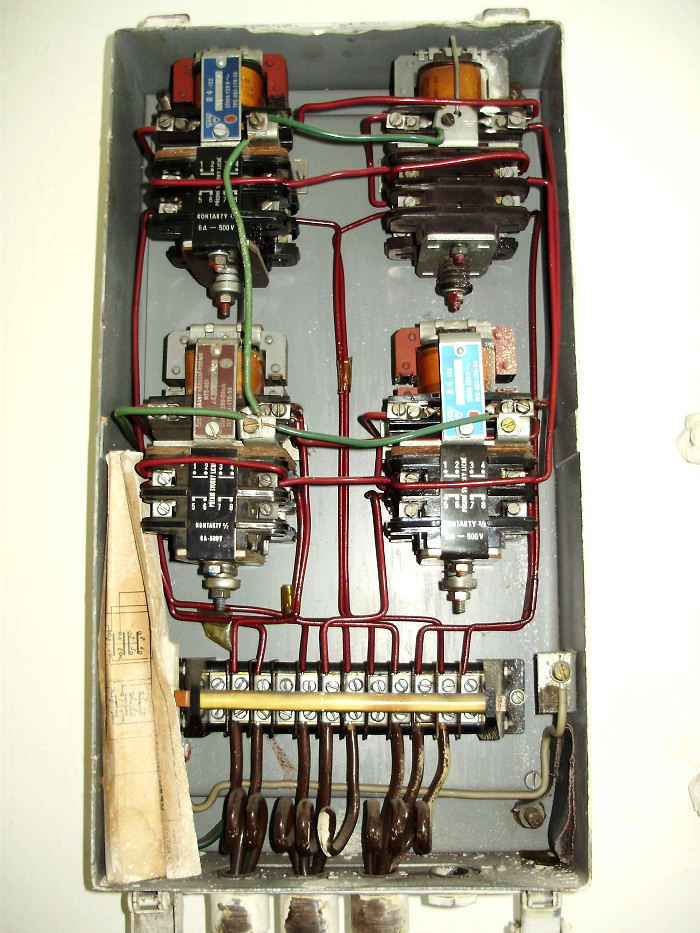

Záznamová relátka jsou umístěna zvlášť v menším rozvádeči

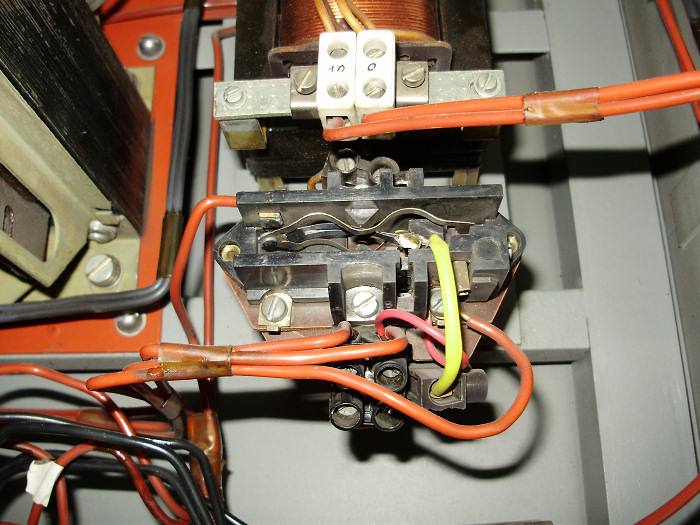

Bližší záběr na časové relé

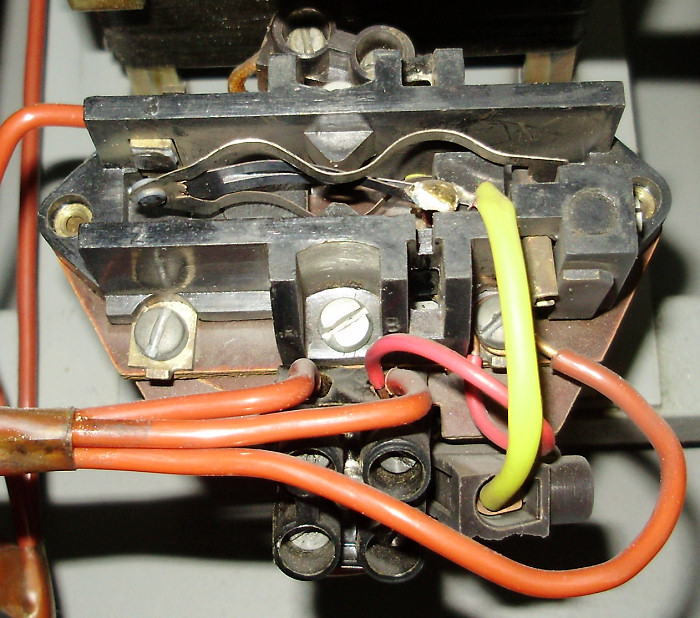

Detail - staré časové relé s bimetalovým páskem!
(na těchto stránkách se nachází také v sekci zapojení výtahů - logická část - obr.137 - na obrázku vpravo dole)

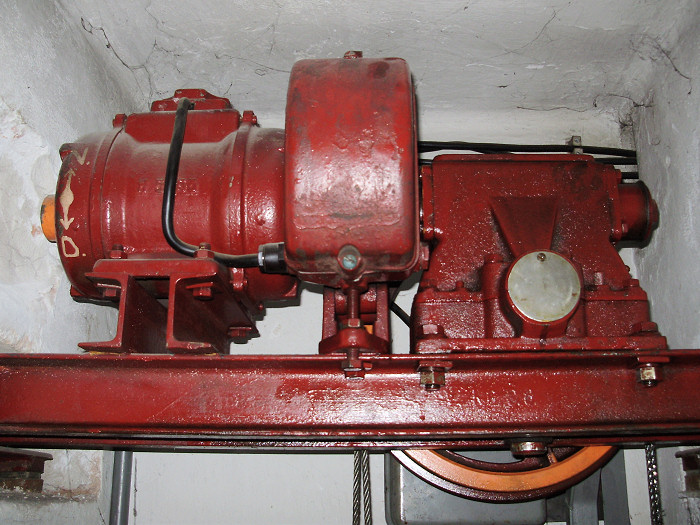

Stroj méně obvykle trakční (ne bubnový) s brzdou na 380 střídavých

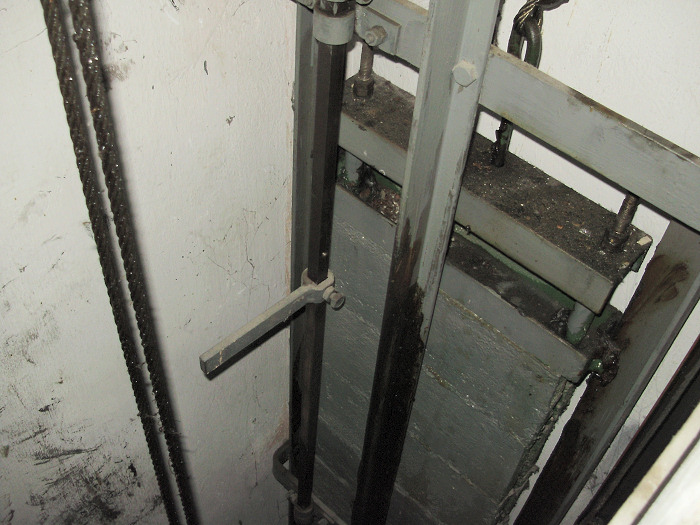

Protizávaží a praporkový tyčový koncový vypínač
